Télérupteur 1 NO 16 A 230 V 115 V Pulsar S+ General Electric

Photo(s) non contractuelle(s)

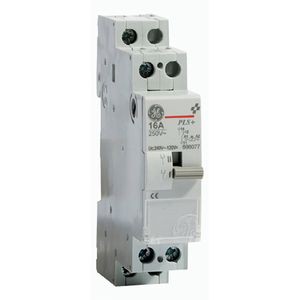

Télérupteur 1 NO 16 A 230 V 115 V Pulsar S+ General Electric

Marque General Electric

Référence 685784

EAN 5413656857846

Commande min. 1

Non disponible - Produit abandonné

Description

Télérupteur 1 NO Pulsar S+ General Electric

Ce télérupteur Pulsar S+, de la marque General Electric, est un relais modulaire permettant de déclencher la mise en marche/arrêt d’un appareil. Il sert à recevoir les ordres de commande depuis plusieurs poussoirs afin de commuter un seul circuit. Ce dispositif est généralement utilisé dans un réseau d’éclairage à plus de 4 points de commande. Ce télérupteur possède une bobine de 230 V, avec un contact normalement ouvert pour assurer la commutation de la commande. Il est en mesure de contrôler un circuit d’éclairage d’une intensité de 16 A, avec une puissance allant jusqu’à 3000 W. Ce dispositif est compatible avec tous les poussoirs lumineux ou non lumineux, avec un nombre illimité d’association.

Les + du produit :

  • Fixation sur rail DIN
  • Grand nombre de boutons poussoirs

Caractéristiques générales :

  • Marque : General Electric
  • Gamme : Pulsar S+
  • Référence : GEP685784
  • Description des contacts : 1 NO
  • Poids : 0,114 kg

Caractéristiques du produit :

  • Bobine Alimentation rapport CC/CA : 0.5:1 (115 Vcd)
  • Bobine Consommation à l'appel : 11 VA
  • Bobine Consommation au maintien    : 14.5 VA
  • Bobine Consommation CC : 7.5 W
  • Bobine Limites de tension : 90-110%
  • Bobine Temps max de mise sous tension : Illimite?
  • CA/CC : CA
  • Capacité de changement (A) : 16A
  • Capacité des bornes (diam min/max) : 1.5 - 10 mm²
  • Charge max circ de lampes fluor compensée : 1800 VA
  • Charge max circ de lampes fluorescence - Parallèle : 2500 VA
  • Charge max circ de lampes fluorescence - Se?rie : 3000 VA
  • Charge max des lampes incandesc et haloge?ne : 3000 W
  • Combinaisons de contacts : 1NO
  • Puissance maxi des lampes : 3000 W
  • Durée d'impulsion minimale (a? Un) : 0.050 s
  • Durée de vie mécanique : 2 x 10^6
  • Durée minimale d'impulsion (à 90% Un) : 0.100 s
  • Electrique à pleine charge AC-1 : 4 x 10^5
  • Famille (2) : Télérupteur - PULSAR S+
  • Intensité nominale 250Vac (1P&2P)/400Vac (3P&4P)    : 16A
  • Intensité nominale courant continue (a? 30Vdc) : 16A
  • Intervalle minimum entre impulsions : 0.150 s
  • Nombre de mod avec mod de contacts : 2 mod.
  • Nombre de mod module moteur : 1 mod.
  • Nombre max d'impulsion par min : 250
  • Nombre max de pousoirs poussoirs lumineux à 2 bornes : Voie catalogue technique
  • Nombre max de pousoirs poussoirs lumineux à 3 bornes : Illimité
  • Nombre max de pousoirs poussoirs non lumineux : Illimite?
  • Nombres des modules : 1
  • Normes : CE;IEC 60669-1
  • Pouvoir de charge - Charge max/courant continue 30Vdc : 16A
  • Pouvoir de charge Calibre du fusible de protection : 20A
  • Pouvoir de charge Charge max/phase : 20A
  • Pouvoir de charge Charge min/phase a? 5V : 2 W
  • Température ambiante d'installation min/max : -20°C / +45°C
  • Tension de la bobine (V) : 230 Vca
  • Température de fonctionnement : -20°C à +45°C
  • Poids : 0.114 Kg

Les avis clients

Caractéristiques techniques

Fonction Commutateur électronique
Mode de pose Rail din
Largeur en nombre de modules 1
Profondeur d'encastrement 16 mm
Tension de commande 1 230 - 230 V
Type de tension de commande 1 Ac
Fréquence de tension de commande 1 50 - 50 Hz
Courant de commutation assigné 16 A
Tension d’alimentation 225 - 275 V
Type de tension d’alimentation Ac/dc
Charge max. de lampe à incandescence 2100 W
Charge max. de lampe fluorescente 1560 VA
Charge max. de lampe fluorescente (circuit duo) 2730 VA
Charge max. de lampe fluorescente (compensée en parallèle) 720 VA
Commande manuelle possible Non
