Photo(s) non contractuelle(s)

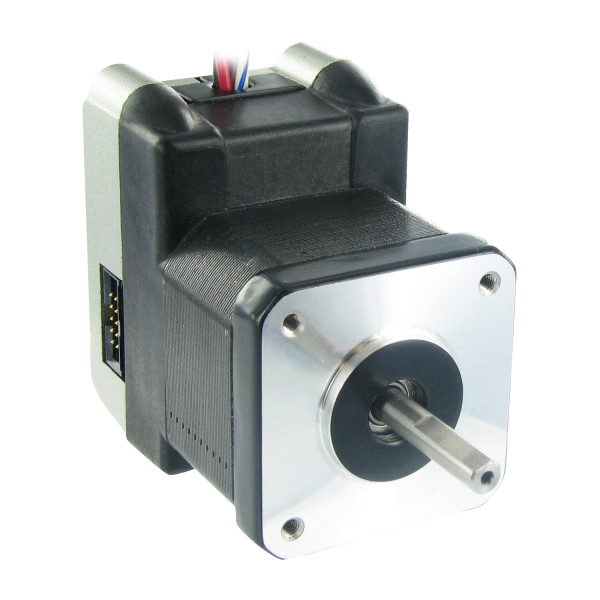

LEXIUM ILP, MOTEUR PAS A PAS 2PH, 48VDC, PROGRAMMABLE
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILP
- Type de moteur : Moteur pas à pas biphasé
- Type de réseau : DC
- Raccordement électrique : Câbles volants
- [us] tension d'alimentation : 24...48 V
- Longueur : 70.4 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Type de réducteur : Sans
- Vitesse nominale : 400 rpm à 24 V / 600 tr/mn à 48 V
- Couple statique : 0.39 N.m
- Interface de communication : RS485
- Vitesse de transmission : 4,8, 9,6, 19,2, 38,4, 115 kbauds
- Support de montage : Flasque
- Taille bride moteur : 42 mm
- Type de rétroaction : Index pulse
- Frein de parking : Sans
- Limites de la tension d'alimentation : 12...48 V
- Consommation électrique : 1.3 A (continu maximum)
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : <= 0.8 V
- Tension état 1 garanti : >= 2.2 V
- Courant d'entrée tor : 1.75 mA à 24 V pour interface de signal 24 V
- Courant commuté maximum : 275 mA quatre canaux / 600 mA 1 voie
- Type de protection : Surtension en sortie / Court-circuit à la tension de sortie
- Couple crête à l'arrêt : 0.39 N.m
- Couple continu à l'arrêt : 0.39 N.m
- Speed feedback resolution : 1000 steps / 10000 steps / 12800 steps / 1600 steps / 200 steps / 2000 steps / 20000 steps / 25000 steps / 25600 steps / 3200 steps / 400 steps / 40000 steps / 5000 steps / 50000 steps / 51200 steps / 6400 steps / 800 steps
- Erreur de précision : +/- 0,3 min/arc
- Inertie du rotor : 0.082 kg.cm²
- Durée de vie en heures : 20000 H
- Marquage : CE
- Masse du produit : 0.43 kg
Caractéristiques techniques
| Modèle | Moteur pas à pas |
| Type de tension | Dc |
| Tension assignée (ue) | 48 V |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 2 |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Calibre/courant nominal assigné (in) | 4,7 A |
| Nombre de phases | 3 |
| Fréquence assignée | 60 Hz |
| Fréquence assignée | 50 Hz |
| Température d'utilisation | 0 °C |
| Température d'utilisation | 40 °C |
| Rapport de courant de démarrage | 0 |
| Rapport de couple au démarrage | 0 |
| Rapport de couple de décrochage | 0 |
| Couple de rotation nominal | 0,5 kN |
| Matériau du boîtier/corps | Autre |
