BAR IM UNI TYPE 4 30MM SN 20M H 1560 MM

Description

• Gamme de produits : Détection de sécurité Preventa
• Nom de gamme : Évolué

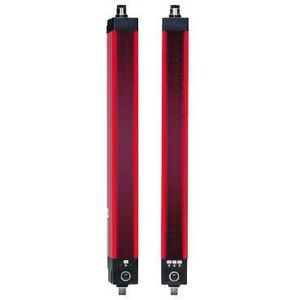

• Type de produit ou de composant : Rideau photoélectrique de sécurité (type 4)
• Nom abrégé d'appareil : XUSLDM
• Type de sortie : 1 sortie auxiliaire état solide PNP/NPN / 2 OSSD de sorties de sécurité état solide PNP (''F'') (short-circuit protection)
• Application spécifique du produit : Pour protection des mains
• Diamètre minimum de l'objet détecté : 30 mm
• Portée nominale : 8 m avec module de programmation et de diagnostic (PDM) / 0.3...20 m
• Hauteur protégée : 1560 mm
• Nombre de faisceaux : 78

• Système de détection : Système émetteur - récepteur
• Temps de réponse : 32 ms normal / 53 ms lentement
• Composition du kit : 1 lot de suppresseur d'arc / 1 guide d'utilisation avec certificat de conformité sur CD-ROM / 1 récepteur / 1 tige de vérification / 1 émetteur / 2 lots de 2 crochets avec fixations
• [eaa] angle d'ouverture efficace : 2.5 ° à 3 m
• Source lumineuse : DEL GaAIAs, 880 nm
• [us] tension d'alimentation : 24 V DC (+/- 20 %)
• [ie] courant assigné d'emploi : 2 A
• Consommation électrique : 285 mA (transmetteur) / 450 mA sans charge (récepteur) / 1.8 A avec charge maximale (récepteur)
• Limites du courant de sortie : 100 mA pour sortie auxiliaire / <= 625 A pour OSSD de sorties de sécurité
• Tension de sortie : 24 V
• Type de circuit de sortie : DC
• Surveillance de l'activation du relais de sortie mpce/edm : 50 mA
• Signalisation locale : 1 DEL (transmetteur), fonction: alimentation puissance / 4 DELs (récepteur), fonction: arrêt, exécution, verrouillage, ECS/B découpé ou FB (flottant découpé)
• Raccordement électrique : 1 connecteur femelle M12 5 broches (transmetteur) / 1 connecteur femelle M12 8 broches (récepteur)
• Fonction disponible : Aide à l'alignement par affichage de tous les faisceaux lumineux endommagés accessible par câblage uniquement / Démarrage automatique accessible par câblage uniquement / Premier cycle automatique/manuel, manuel accessible via un module de programmation et de diagnostic / Sortie auxiliaire (signalisation d'alarme ou d'état, PNP ou NPN) accessible via un module de programmation et de diagnostic / Sortie auxiliaire (PNP, signalisation d'état) accessible par câblage uniquement / Découpé (ECS/B) accessible via un module de programmation et de diagnostic / Versions connectables en cascade avec total 4 segm. max. (avec segm. XUS LDS) accessible via un module de programmation et de diagnostic / Affichage de modes et d'erreurs de fonctionnement par DEL et/ou PDM accessible via un module de programmation et de diagnostic / Flottant découpé (FB) accessible via un module de programmation et de diagnostic / Affichage DEL de l'état de fonctionnement accessible par câblage uniquement / Faisceau lumineux de code (A ou B) accessible via un module de programmation et de diagnostic / Découpé et surveillé accessible via un module de programmation et de diagnostic / Surveil. dispos. cmde ext (EDM : Ext. Devices Monitoring, surveil. dispos. ext.) accessible via un module de programmation et de diagnostic / Silencieux accessible via un module de programmation et de diagnostic / Program. + télécharg. param. configurables, via program. + module diagnos. (PDM) accessible via un module de programmation et de diagnostic / Réduction de résolution accessible via un module de programmation et de diagnostic / Temps de réponse (normal, lent) accessible via un module de programmation et de diagnostic / Distance de détection (courte, longue) accessible via un module de programmation et de diagnostic / Bouton de démarrage (NO ou NF, 0 V ou 24 V) accessible via un module de programmation et de diagnostic / Vérification(MTS : Monitoring Test Signal, signal de vérif. de surveillance) accessible par câblage uniquement
• Marquage : CE
• Matière : Boitier : aluminium / Capuchons d'embout : 20 % nylon imprégné de fibre de verre
• Mode de fixation : Consoles terminales
• Masse du produit : 7.5 kg
