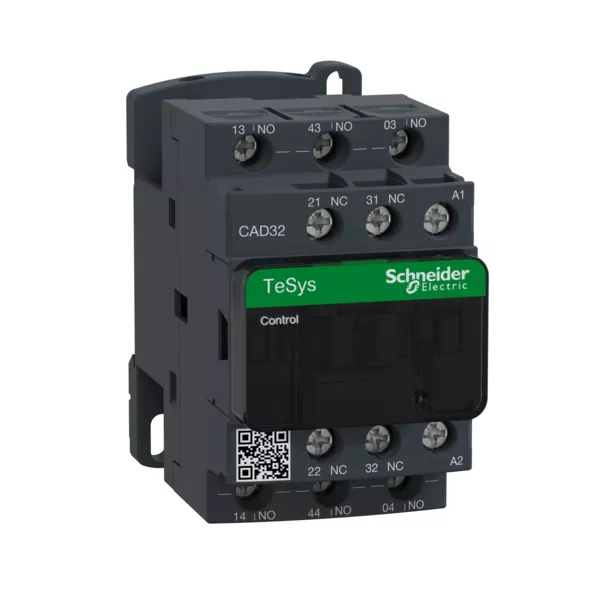

Schneider electric contacteur tesys cad32 3 f plus 2 o instantané 10 a 230 v ca
42.17 € TTC
Marque : Schneider Electric
Référence : CAD32P7
EAN : 3389110401448
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : CAD32P7
EAN : 3389110401448
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 84 point(s) de fidélité.
En stock Il y a 20 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Contacteur Tesys Cad32 3 F Plus 2 O Instantané Schneider Electric
Ce contacteur TeSys, de la marque Schneider, a une fonction de relais inverseur pour VMC. Il assure la transition entre un courant faible et un courant fort. Il permet également l’isolement de deux sources différentes lors de la transition. Ce contacteur peut être raccordé avec des câbles rigides de 1 à 4 mm2 de section. Il est alimenté par une tension de 230 V. Il est muni de 3 contacts fermeture et de 2 contacts ouverture.
Les + du produit :
- Facile à installer
Caractéristiques principales :
- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 3 F + 2 O
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 230 V AC 50/60 Hz
Caractéristiques complémentaires :
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau / 0,8 à 1,1 Uc opérationnel 50 Hz / 0,85...1,1 Uc opérationnel 60 Hz
- Temps de fonctionnement : 4...19 ms excitation bobine + ouverture ''O'' / 12...22 ms excitation bobine + fermeture ''F'' / 4...12 ms désexcitation bobine + ouverture ''F'' / 6...17 ms désexcitation bobine + fermeture ''O''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Consommation moyenne à l'appel en va : 70 VA à 20 °C 50 Hz
- Consommation moyenne au maintien en va : 8 VA à 20 °C 50 Hz
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 84 mm
- Masse du produit : 0.58 kg
Référence : SCHCAD32P7 (Schneider-Electric)
Ancien produit : Telemecanique CAD32P7
Référence Schneider Electric CAD32P7 / SCHCAD32P7
Caractéristiques techniques du produit :
Contacteur auxiliaire, relais | |
---|---|
Mode de pose | Rail/ vis din |
Interface | Non |
Nombre de contacts auxiliaires à fermeture | 3,0 |
Nombre de contacts auxiliaires à ouverture | 2,0 |
Courant de fonctionnement nominal, 400 v | 10,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
Commande manuelle possible | Non |
Avec affichage led | Non |
Type de raccordement du circuit auxiliaire | Raccordement à vis |
Type de tension d'actionnement | Ac |
Nombre de contacts auxiliaires à deux directions | 0,0 |
Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
Commande manuelle | Non |
