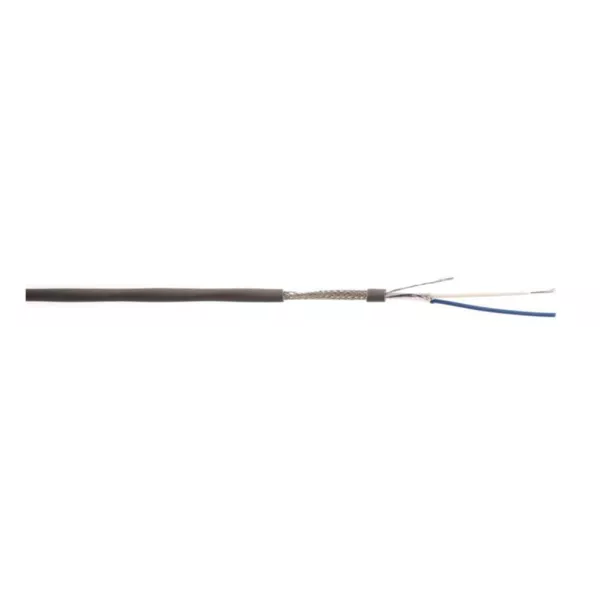

1X2XAWG24 120 OHM LSZH
Non disponible - Produit abandonné
Forfait coupe 100 u et plus : +8.28 € de Forfait Coupe
Description
1X2XAWG24 120 OHM LSZH
Câble ordinateur bas courant; transmission signal RS 232 - RS 422 - RS 485
Remarques • conforme au RoHS
Construction
Matériau du conducteur cuivre étamé
Classe du conducteur AWG 24: 7 x 0,20mm
Isolant conducteur PE Ø: 1.7 mm
Repérage paire 1: Blanc - Bleu
Assemblage 1 paire torsadée
Blindage général ruban aluminium / polyester, recouvrement 100% drain de masse 7x0,20 mm tresse de cuivre étamé, recouvrement 80%
Gaine extérieure LSZH compound Ø ext: 5.60 mm
Couleur de la gaine Gris
Marquage LCAE MPSS 124 - 120 Ohms - LSZH - 1x2xAWG24 - B9841NH – code lot– metric marking Marking
Données techniques
Tension nominale 300 V
Résistance électrique 86.5 Ω / km
Impédance nominale 120 Ω
Capacitance conducteur/conducteur: 42 pF/m conducteur/blindage: 75 pF/m
Vitesse de propagation 66%.C
Rayon de courbure min 8 x d min.
Service min/max -10°C / +70°C
LSZH IEC 60754-1 & -2 IEC 61034-1 & -2 LSZH IEC 60754-1 & -2 IEC 61034-1 & -2
Comportement au feu IEC 60332-1
