Le tableau électrique

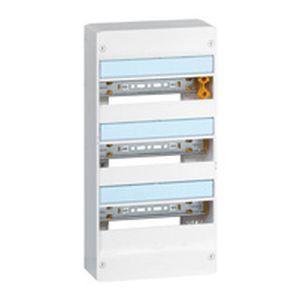

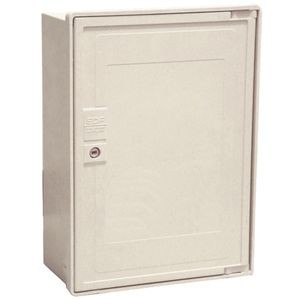

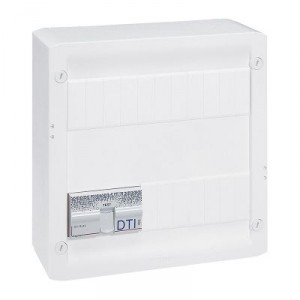

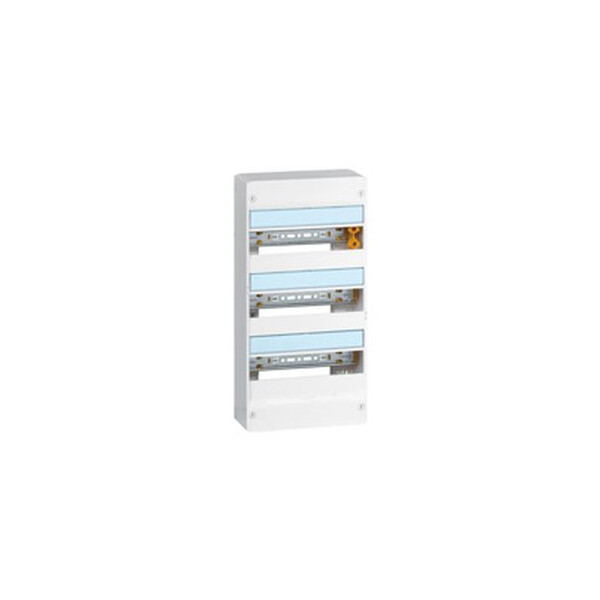

Le tableau électrique est un élément essentiel dans une installation électrique d'une habitation, un bâtiment, etc. Il est le point de ramifications de toutes les lignes électriques : le boîtier ou le coffret, centralise toute la distribution de courant. Pour l'extérieur, il existe des coffrets étanches qui assurent une protection supplémentaire.
Où s’installe le tableau électrique ?
Souvent placé à l'entrée du bâtiment, ou à proximité d’une entrée d’une habitation (porte de garage, porte d’entrée principale, etc.), il recoupe plusieurs fonctions :
- Regroupe les circuits électriques en un seul point pour améliorer la gestion et le repérage des lignes électriques

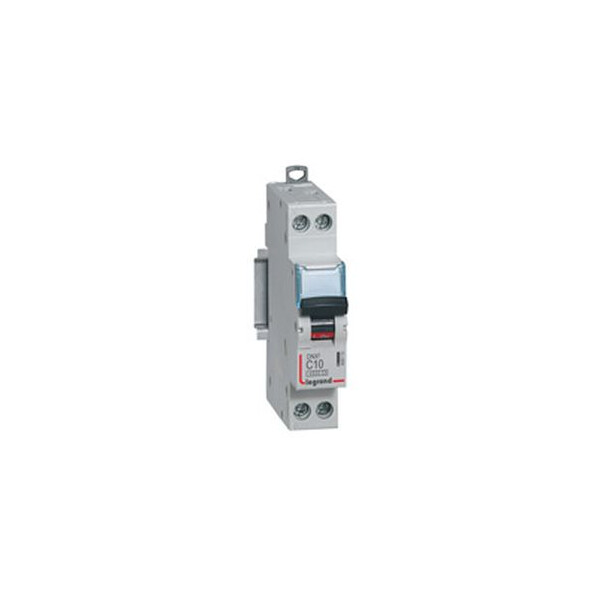

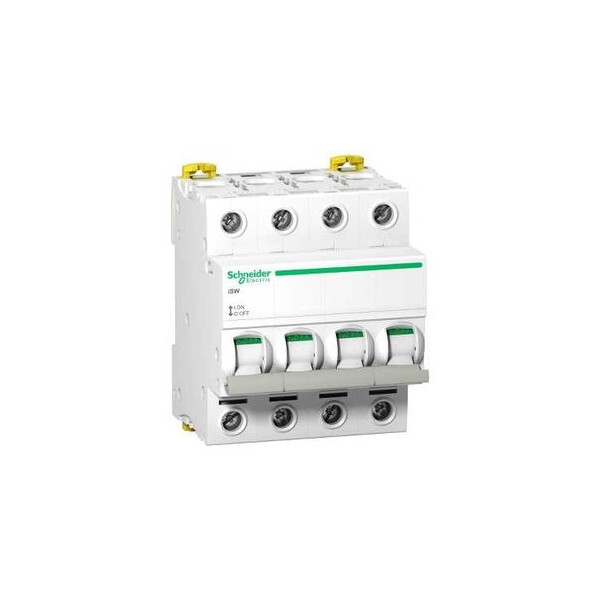

- Accueille les organes de sécurité, de protection et de sectionnement
- Accueille également des automatismes de la domotique

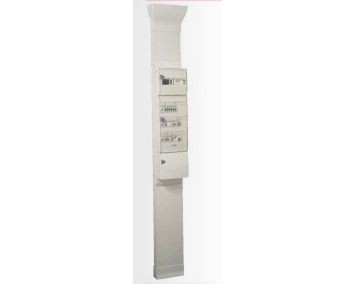

Outre son installation à proximité d’une entrée, il se situe en hauteur, principalement pour en protéger l’accès aux enfants, mais également pour éviter des contacts inopportuns avec des projections d’eau par exemple. La législation exige que ce dispositif soit placé dans la gaine technique de logement (GTL). Quoi qu’il en soit, le tableau électrique doit être facilement accessible, placé dans une zone sèche et à l'abri de l'humidité.
Généralités sur le tableau électrique
Les dimensions du boîtier varient selon la taille et le nombre de circuits électriques qu'il doit contenir. Néanmoins, la réglementation relative à la GTL précise que les dimensions minimales du tableau électrique doivent être de 600 mm de large et de 200 mm de profondeur (450X150 pour un logement de moins de 35m²).

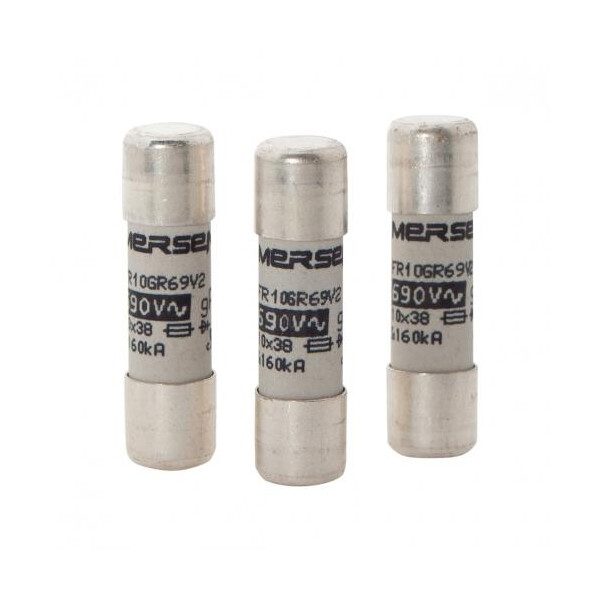

L'installation d'un tableau électrique doit répondre à diverses exigences relativement strictes. Les équipements nécessaires se placent entre les différents modules, rails, câbles et fusibles qui composent l'installation électrique. L'installation doit également correspondre au schéma d'électricité établi au préalable. Il est aussi essentiel de vérifier les raccords des équipements au tableau électrique comme les câbles, les prises, interrupteurs ainsi que les modules et les rails.
