Photo(s) non contractuelle(s)

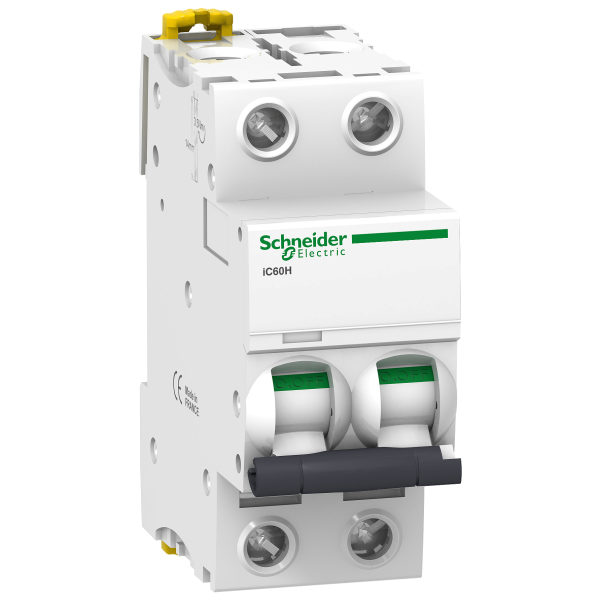

Acti9, iC60H disjoncteur 2P 32A courbe C
88.98 € HT 106.78 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 213 points de fidélité en achetant ce produit
Description
Acti9, iC60H disjoncteur 2P 32A courbe C par Schneider Electric
Le disjoncteur Acti9 iC60H 2P 32A courbe C de Schneider Electric est un dispositif de protection essentiel pour les installations électriques résidentielles, tertiaires et industrielles. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur assure la sécurité et la continuité de service de vos installations. Grâce à sa courbe de déclenchement C, il est particulièrement adapté aux circuits avec des charges inductives modérées, comme les moteurs et les transformateurs. Le disjoncteur Acti9 iC60H se distingue par sa robustesse, sa facilité d'installation et sa compatibilité avec une large gamme d'accessoires modulaires.
Les + du Produit :
- Protection efficace contre les surcharges et les courts-circuits
- Adapté aux circuits avec charges inductives modérées
- Installation facile et rapide
- Compatibilité avec une large gamme d'accessoires modulaires
- Fiabilité et robustesse signées Schneider Electric
Caractéristiques du Produit :
- Nombre de pôles : 2
- Courant nominal : 32A
- Courbe de déclenchement : C
- Tension nominale : 230/400V AC
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Dimensions : 81 x 36 x 73 mm
- Poids : 0.25 kg
- Normes : IEC/EN 60898-1, IEC/EN 60947-2
Utilisation :
Pour utiliser le disjoncteur Acti9 iC60H, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Montez le disjoncteur sur un rail DIN dans votre tableau électrique.
- Connectez les fils d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le disjoncteur en simulant une surcharge ou un court-circuit pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur Acti9 iC60H, suivez ces recommandations :
- Effectuez des vérifications régulières de vos installations électriques pour détecter toute anomalie.
- Utilisez des accessoires compatibles Schneider Electric pour garantir une intégration parfaite et une performance optimale.
- Consultez un électricien qualifié pour l'installation et la maintenance de vos disjoncteurs.
- Respectez les normes et les réglementations locales en matière d'installation électrique.
Schneider Electric
SCH24855
Schneider Electric Disjoncteur Modulaire Multi 9 - C60H - 2 Pôles - 32 A - Courbe C
Indisponible
Produit abandonné
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 32,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Section de raccordement cable souple | 25,0 mm² |
| Section de raccordement cable souple | 25 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 30,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 15,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
