Photo(s) non contractuelle(s)

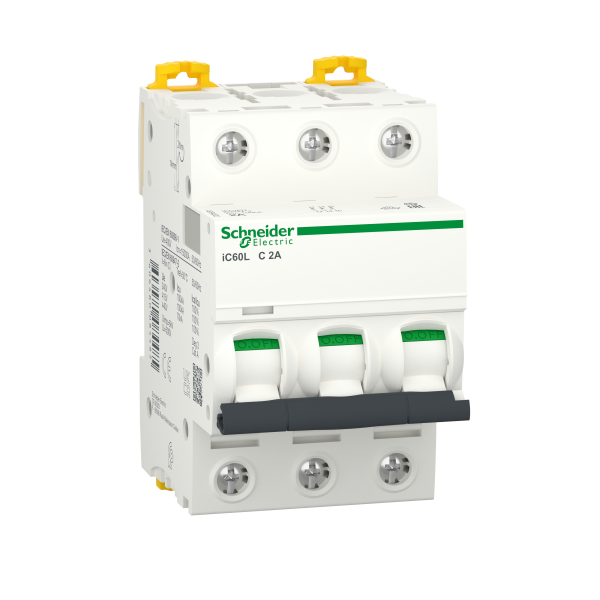

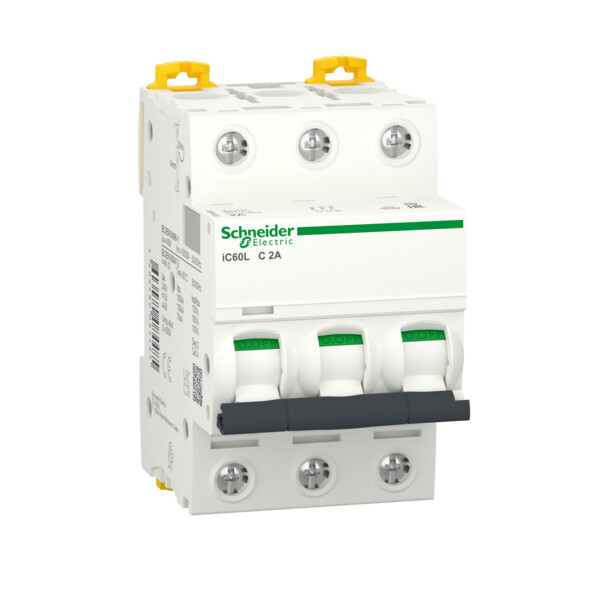

Acti9, iC60L disjoncteur 3P 2A courbe C
241.56 € HT 289.87 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 579 points de fidélité en achetant ce produit
Description
Acti9, iC60L disjoncteur 3P 2A courbe C par Schneider Electric
Le disjoncteur Acti9 iC60L 3P 2A courbe C de Schneider Electric est un dispositif de protection essentiel pour les installations électriques. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est idéal pour une utilisation dans les environnements résidentiels, commerciaux et industriels. Grâce à sa courbe de déclenchement de type C, il est particulièrement adapté aux circuits avec des charges inductives modérées, telles que les moteurs et les transformateurs. Sa conception modulaire permet une installation facile et une intégration harmonieuse dans les tableaux électriques existants.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux charges inductives modérées grâce à la courbe de déclenchement C
- Installation facile et intégration modulaire
- Conception robuste et durable
- Marque de confiance : Schneider Electric
Caractéristiques du Produit :
- Nombre de pôles : 3
- Courant nominal : 2A
- Courbe de déclenchement : C
- Tension nominale : 230/400V AC
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Conformité aux normes : IEC/EN 60898-1
- Température de fonctionnement : -25°C à +70°C
- Dimensions (H x L x P) : 81 x 54 x 73 mm
- Poids : 0.48 kg
Utilisation :
Pour utiliser le disjoncteur Acti9 iC60L, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Installez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et conformes aux normes de sécurité.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur Acti9 iC60L, suivez ces recommandations :
- Effectuez des inspections régulières pour vérifier l'état des connexions et des composants.
- Utilisez des outils appropriés pour l'installation et la maintenance afin d'éviter d'endommager le disjoncteur.
- En cas de déclenchement fréquent, identifiez et corrigez la cause sous-jacente avant de réarmer le disjoncteur.
- Consultez un électricien qualifié pour toute installation ou réparation complexe.
- Respectez les spécifications techniques et les normes de sécurité pour garantir une protection optimale.
Schneider Electric
SCH25432

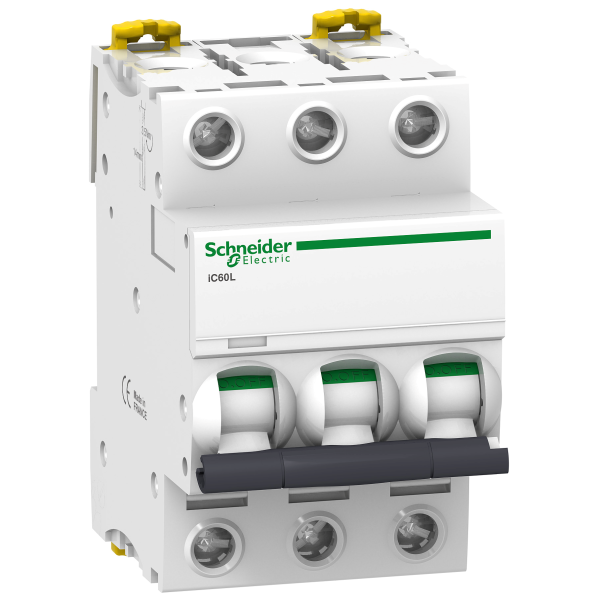

Schneider Electric Disjoncteur Modulaire Multi 9 - C60L - 3 Pôles - 2 A - Courbe C
Indisponible
Produit abandonné
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 2 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 3 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 100 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 100 kA |
| Tension assignée de tenue aux chocs (uimp) | 6 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
