Photo(s) non contractuelle(s)

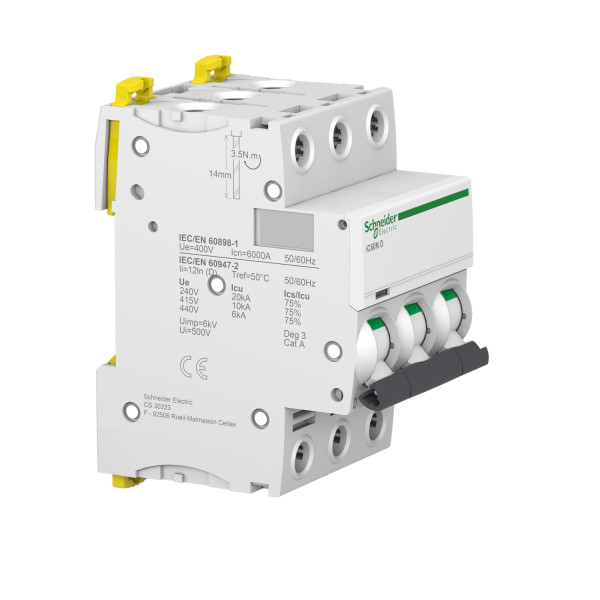

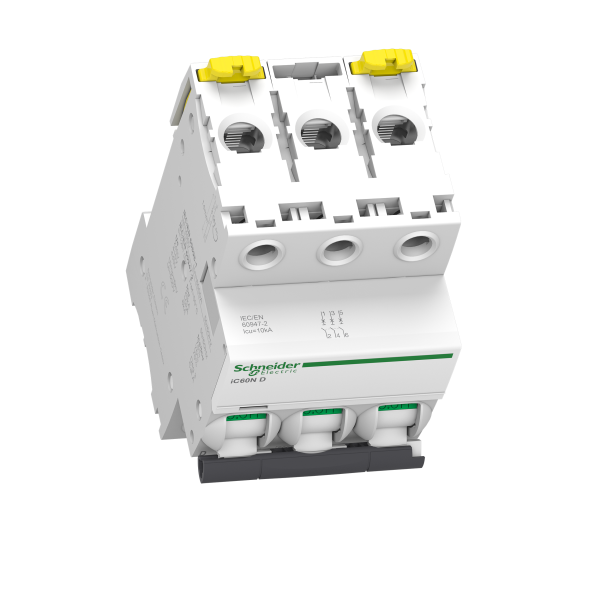

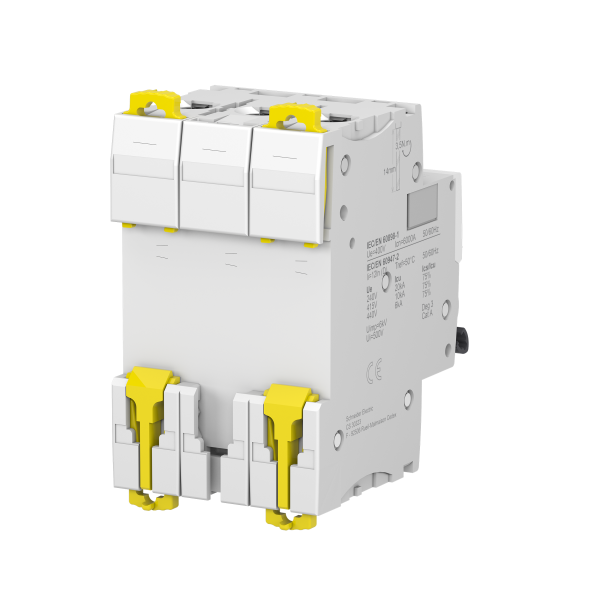

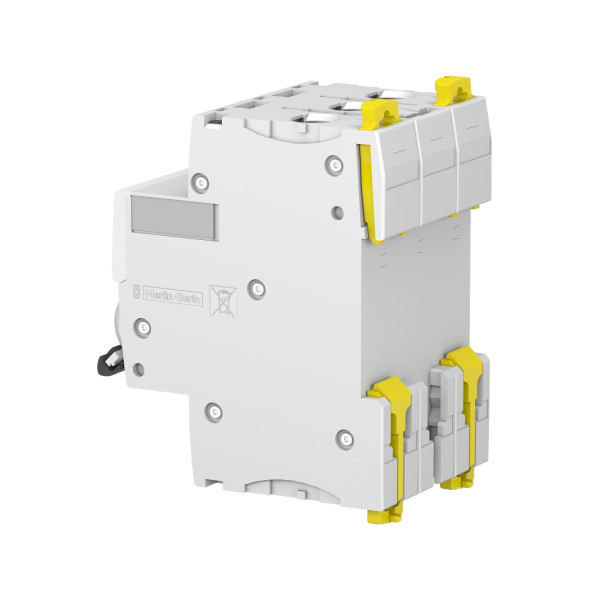

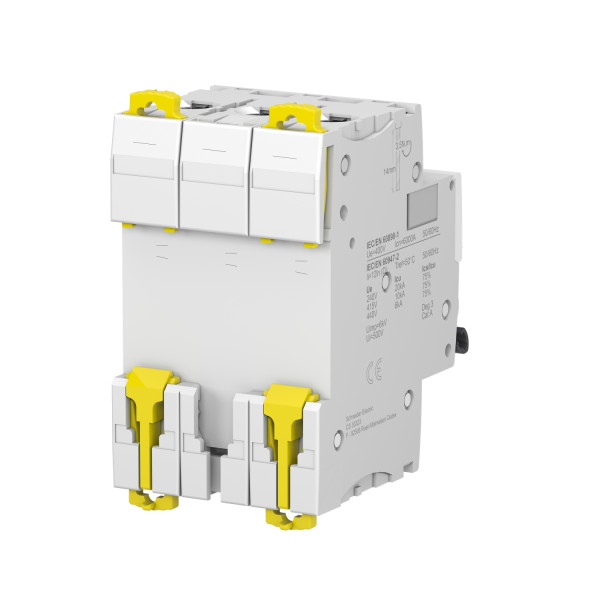

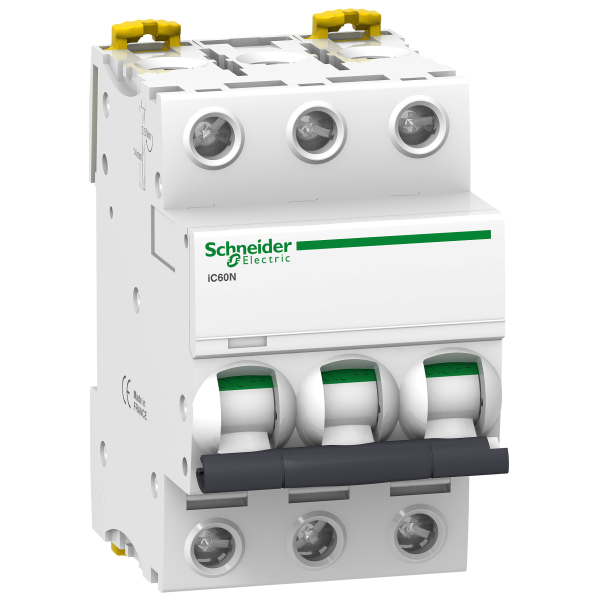

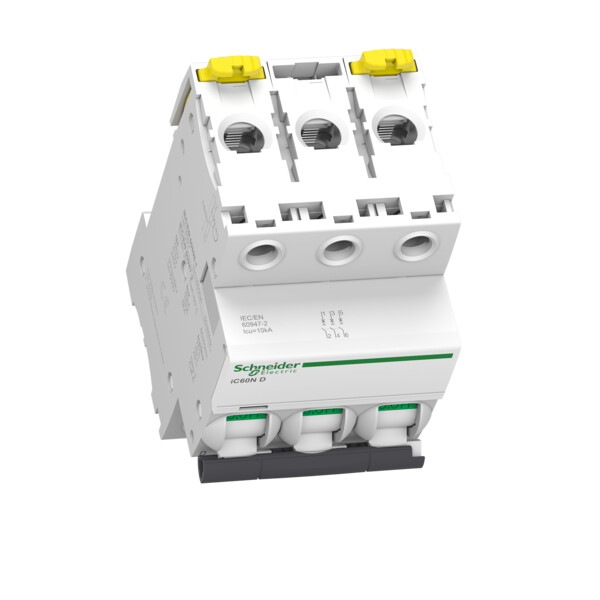

Acti9, iC60N disjoncteur 3P 63A courbe D
226.38 € HT 271.66 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 543 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
56.97 € HT 68.36 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
43.97 € HT 52.76 € TTC
Schneider Electric
SCHA9A26904
Contact auxiliaire Acti9 iOF 1oc 100ma to 6a, ac-dc
Offre limitée
66 produit(s) disponible(s)
7.82 € HT 9.38 € TTC
Schneider Electric
SCHA9A26907
Contact signal-défaut Clario iC40 & Acti9 iC60 100ma to 6a, ac-dc
Offre limitée
144 produit(s) disponible(s)
15.00 € HT 18.00 € TTC
15.00 € HT 18.00 € TTC
Schneider Electric
SCHA9A26909
Contact double Schneider Electric Acti9 auxiliaire iOF/SD+OF signal défaut ou ouvert/fermé - Courant 100mA à 6A ca/dc
En stock
52 produit(s) disponible(s)
28.25 € HT 33.90 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
37.38 € HT 44.86 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
46.02 € HT 55.22 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
63.57 € HT 76.28 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC
Offre limitée
33 produit(s) disponible(s)
28.55 € HT 34.26 € TTC
25.57 € HT 30.68 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
71.83 € HT 86.20 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
73.35 € HT 88.02 € TTC
Schneider Electric
SCHA9A27003
Acti9, platine débrochable 18mm pour iC60 et iID
Non géré en stock
A commander
75.63 € HT 90.76 € TTC
Schneider Electric
SCHA9A27005
Commande Rotative Noire Acti9 pour iC60 et iiD
Non géré en stock
A commander
94.45 € HT 113.34 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1543
Powertag a9 m63 3p 230v ll energy sensor
Non géré en stock
A commander
280.64 € HT 336.77 € TTC
Schneider Electric
SCHA9MEM1573
Powertag - capteur de mesure radio-fréquence - flex universel 3p 63a - am/av
Non géré en stock
A commander
283.57 € HT 340.28 € TTC
Schneider Electric
SCHA9XPH312
Acti9 iC60, peigne à dents, 3 pôles, 100A, 12 modules de 18mm
Non géré en stock
A commander
17.54 € HT 21.05 € TTC
Soit un total de 87.70 € HT Soit un total de 105.25 € TTC
Schneider Electric
SCHA9XPH324
Acti9 iC60, peigne à dents, 3 pôles, 100A, 24 modules de 18mm
Non géré en stock
A commander
35.06 € HT 42.07 € TTC
Soit un total de 175.30 € HT Soit un total de 210.35 € TTC
Schneider Electric
SCHA9XPH357
Acti9 iC60, peigne à dents, 3 pôles, 100A, 57 modules de 18mm
Non géré en stock
A commander
103.92 € HT 124.70 € TTC
Soit un total de 519.60 € HT Soit un total de 623.50 € TTC
Description
Acti9, iC60N disjoncteur 3P 63A courbe D par Schneider Electric
Le disjoncteur Acti9 iC60N 3P 63A courbe D de Schneider Electric est un dispositif de protection électrique de haute qualité conçu pour les installations résidentielles, commerciales et industrielles. Ce disjoncteur tripolaire offre une protection fiable contre les surcharges et les courts-circuits, garantissant ainsi la sécurité de vos équipements électriques. Grâce à sa courbe de déclenchement de type D, il est particulièrement adapté aux circuits avec des charges inductives élevées, telles que les moteurs et les transformateurs. Facile à installer et à utiliser, ce disjoncteur est conforme aux normes internationales et offre une performance exceptionnelle dans diverses conditions d'utilisation.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux charges inductives élevées grâce à la courbe de déclenchement D
- Conforme aux normes internationales
- Installation et utilisation faciles
- Performance exceptionnelle dans diverses conditions
Caractéristiques du Produit :
- Nombre de pôles : 3
- Courant nominal : 63 A
- Courbe de déclenchement : D
- Tension nominale : 400 V AC
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Type de connexion : Bornes à vis
- Température de fonctionnement : -25 à +70 °C
- Dimensions (H x L x P) : 81 x 54 x 78.5 mm
- Poids : 0.48 kg
Pour utiliser le disjoncteur Acti9 iC60N 3P 63A courbe D, suivez les étapes suivantes :
- Coupez l'alimentation électrique avant toute intervention.
- Installez le disjoncteur sur un rail DIN dans votre tableau électrique.
- Connectez les câbles aux bornes à vis en respectant les indications de polarité et de phase.
- Serrez les vis de connexion pour assurer un bon contact électrique.
- Remettez l'alimentation électrique et vérifiez le bon fonctionnement du disjoncteur.
Recommandations
Pour une utilisation optimale du disjoncteur Acti9 iC60N 3P 63A courbe D, il est recommandé de :
- Effectuer une vérification régulière des connexions pour éviter les mauvais contacts.
- Ne pas dépasser le courant nominal de 63 A pour éviter les déclenchements intempestifs.
- Utiliser des câbles de section appropriée pour supporter le courant nominal.
- Installer le disjoncteur dans un environnement propre et sec pour éviter les risques de corrosion.
- Consulter un électricien qualifié pour toute installation ou maintenance complexe.
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
36 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
15 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
2 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
28 produit(s) disponible(s)
40.08 € HT 48.10 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
14 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
10 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
417.69 € HT 501.23 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
3 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
77.50 € HT 93.00 € TTC
Schneider Electric
SCHA9F75320
Disjoncteur Acti9 iC60N 3P 20A courbe D
Non géré en stock
A commander
102.05 € HT 122.46 € TTC
Legrand
LEG022607
Coffret de proximité avec interrupteur sectionneur Vistop - 4P - 32 A - IK 07
Non géré en stock
A commander
214.89 € HT 257.87 € TTC
Schneider Electric
SCHA9F77310
Disjoncteur Acti9 iC60N Schneider 3P – 10 A – Courbe C
En stock
1 produit(s) disponible(s)
68.19 € HT 81.83 € TTC
Schneider Electric
SCHA9F77332
Disjoncteur 3P 32 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
48.39 € HT 58.07 € TTC
Schneider Electric
SCHA9F75340
Acti9, iC60N disjoncteur 3P 40A courbe D
En stock
4 produit(s) disponible(s)
36.25 € HT 43.50 € TTC
Schneider Electric
SCHA9F75332
Disjoncteur Acti9 Schneider Electric 3P - iC 60N - 32 A - Courbe D
En stock
5 produit(s) disponible(s)
29.08 € HT 34.90 € TTC
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 63,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 25,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 3,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
