Photo(s) non contractuelle(s)

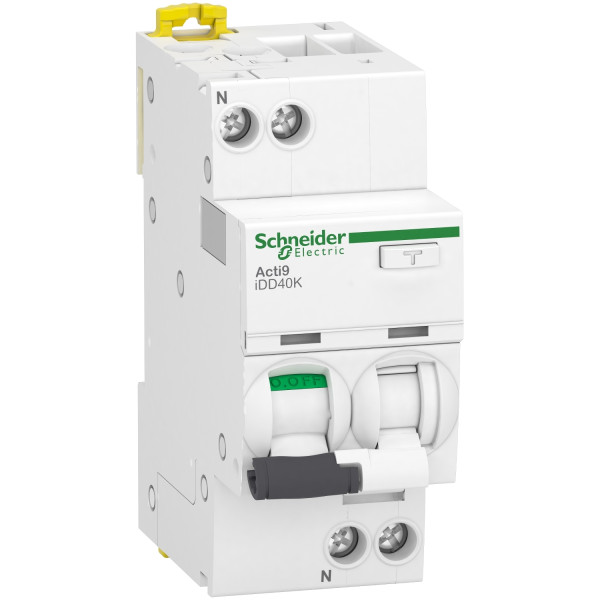

Acti9 idd40k - disjoncteur différentiel - 1p+n c 16a 4500a/4,5a 30ma type ac
107.38 € HT 128.86 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 20-25 jours Délai estimatif
Jusqu'à 257 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
216.27 € HT 259.52 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
39.06 € HT 46.87 € TTC
Schneider Electric
SCHA9A26898
Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
39.58 € HT 47.50 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26947
Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC
Non géré en stock
A commander
73.17 € HT 87.80 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26961

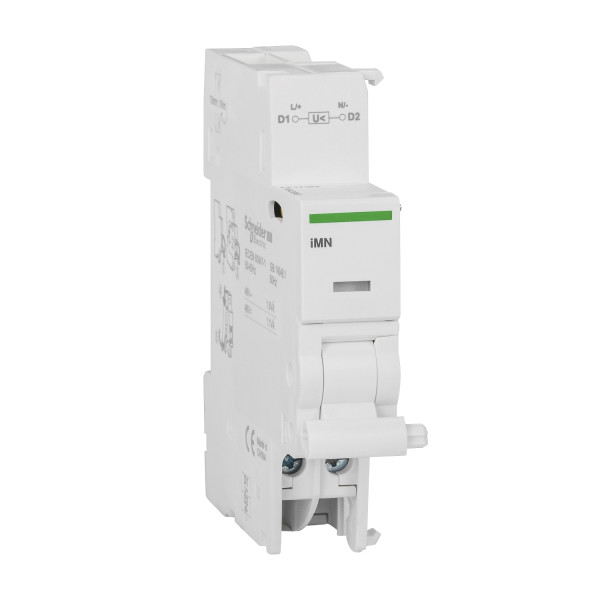

Acti9, iMN déclencheur à minimum de tension instantanée 48VCA/CC
Non géré en stock
A commander
87.78 € HT 105.34 € TTC
Schneider Electric
SCHA9A26963
Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
111.75 € HT 134.10 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A26971

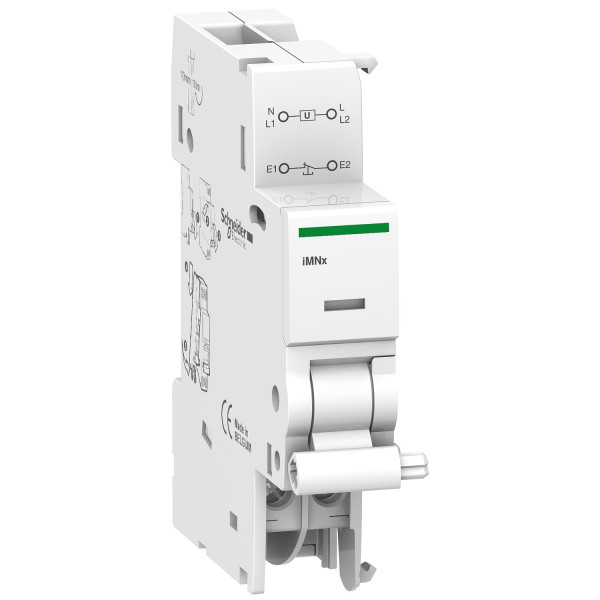

Acti9, iMNx déclencheur à minimum de tension indép. tension alim. 380…415VCA
Non géré en stock
A commander
129.65 € HT 155.58 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1560
Powertag - capteur de mesure radio-fréquence - vigi dt40/ic60 - 1p+n 63a - am/av
Non géré en stock
A commander
117.49 € HT 140.99 € TTC
Schneider Electric
SCHA9MEM1562
Powertag - capteur de mesure radio-fréquence - dt40 - 1p+n - 63a - aval
Non géré en stock
A commander
124.59 € HT 149.51 € TTC
Description

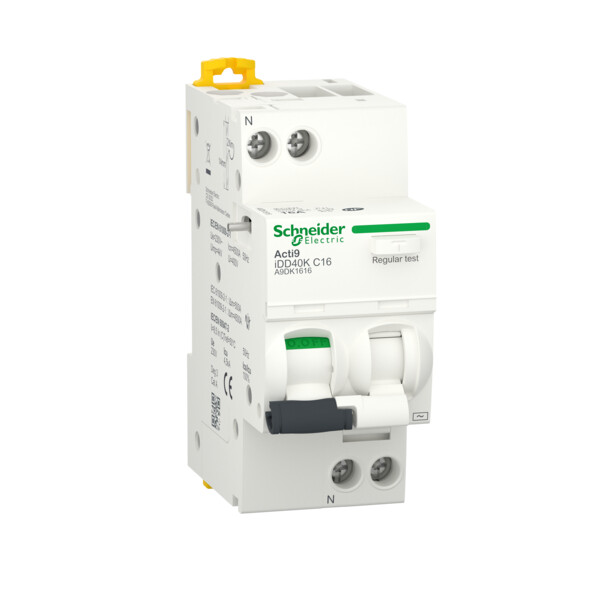

Acti9 idd40k - Disjoncteur Différentiel - 1P+N C 16A 4500A/4,5A 30mA Type AC par Schneider Electric
Le disjoncteur différentiel Acti9 idd40k de Schneider Electric est un dispositif de protection essentiel pour les installations électriques résidentielles et tertiaires. Conçu pour offrir une protection optimale contre les surcharges et les courts-circuits, ce disjoncteur différentiel de type AC détecte également les fuites de courant, garantissant ainsi la sécurité des personnes et des équipements. Avec une capacité de coupure de 4500A et une sensibilité de 30mA, ce disjoncteur est idéal pour les circuits monophasés. Sa conception robuste et fiable en fait un choix privilégié pour les professionnels de l'électricité.
Les + du Produit :
- Protection complète contre les surcharges, courts-circuits et fuites de courant.
- Haute sensibilité de 30mA pour une sécurité accrue.
- Capacité de coupure élevée de 4500A, adaptée aux environnements résidentiels et tertiaires.
- Installation facile et rapide grâce à son design ergonomique.
- Fiabilité et durabilité garanties par la marque Schneider Electric.
Caractéristiques du Produit :
Spécifications Techniques
- Type de produit : Disjoncteur différentiel
- Nombre de pôles : 1P+N
- Courant nominal : 16A
- Capacité de coupure : 4500A
- Sensibilité : 30mA
- Type de différentiel : AC
- Courbe de déclenchement : C
- Référence : SCHA9DK1616
- Code EAN : 3606481382191
Utilisation :
Pour installer le disjoncteur différentiel Acti9 idd40k, suivez ces étapes :
- Coupez l'alimentation électrique du circuit à protéger.
- Montez le disjoncteur sur le rail DIN du tableau électrique.
- Connectez les fils de phase et de neutre aux bornes appropriées du disjoncteur.
- Serrez les vis de connexion pour assurer un bon contact électrique.
- Rétablissez l'alimentation électrique et testez le disjoncteur en appuyant sur le bouton de test.
Recommandations
Pour garantir une utilisation optimale et sécurisée du disjoncteur différentiel Acti9 idd40k, suivez ces recommandations :
- Effectuez des tests réguliers en utilisant le bouton de test pour vérifier le bon fonctionnement du disjoncteur.
- Assurez-vous que le disjoncteur est installé par un électricien qualifié.
- Ne dépassez pas le courant nominal de 16A pour éviter les déclenchements intempestifs.
- Vérifiez périodiquement les connexions pour éviter tout desserrage des fils.
- Utilisez ce disjoncteur dans des environnements conformes aux spécifications techniques pour garantir sa durabilité et sa performance.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | Ac |
| Tenue au courant de choc | 0,25 kA |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 4,5 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1,0 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 4,5 kA |
| Charactéristique de déconnexion | Non retardé |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
| Immunisé contre déclenchements intempestifs | Non |
| Montage encastré | Non |
