Photo(s) non contractuelle(s)
Acti9 idt40 xa - disjoncteur modulaire bornes auto - 1p+n - 10a - c - 4500a/6 ka
20.21 € HT 24.25 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 48 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26380
Acti9 accessoire de caden assage gauche
Non géré en stock
A commander
34.60 € HT 41.52 € TTC
Soit un total de 2076.00 € HT Soit un total de 2491.20 € TTC
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
55.57 € HT 66.68 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non disponible
Schneider Electric
SCHA9A26898
Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
45.89 € HT 55.07 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
36.46 € HT 43.75 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
44.89 € HT 53.87 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Offre limitée
45 produit(s) disponible(s)
28.55 € HT 34.26 € TTC
25.57 € HT 30.68 € TTC
Schneider Electric
SCHA9A26947
Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC
Non géré en stock
A commander
73.36 € HT 88.03 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
71.83 € HT 86.20 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
Offre limitée
3 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
26.14 € HT 31.37 € TTC
Schneider Electric
SCHA9A26963
Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
115.37 € HT 138.44 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
71.54 € HT 85.85 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9XPA648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
94.70 € HT 113.64 € TTC
Soit un total de 473.50 € HT Soit un total de 568.20 € TTC
Schneider Electric
SCHA9XPA748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
101.55 € HT 121.86 € TTC
Soit un total de 507.75 € HT Soit un total de 609.30 € TTC
Schneider Electric
SCHA9XPN712
Peigne 3 P+N 80 A 12 Modules de 18 mm Acti9 iDT40 Schneider
En stock
104 produit(s) disponible(s)
9.38 € HT 11.26 € TTC
Schneider Electric
SCHA9XPV648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
101.48 € HT 121.78 € TTC
Soit un total de 507.40 € HT Soit un total de 608.90 € TTC
Schneider Electric
SCHA9XPV748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
98.81 € HT 118.57 € TTC
Soit un total de 494.05 € HT Soit un total de 592.85 € TTC
Description

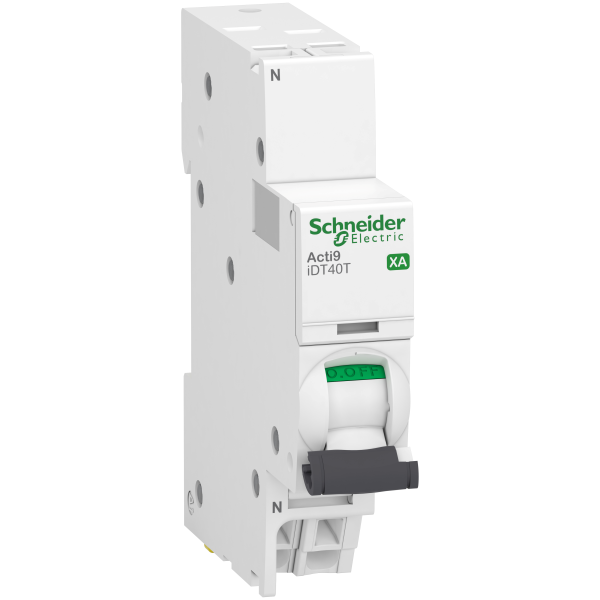

Acti9 idt40 xa - Disjoncteur Modulaire Bornes Auto - 1P+N - 10A - C - 4500A/6 KA par Schneider Electric
Le disjoncteur modulaire Acti9 idt40 xa de Schneider Electric est conçu pour offrir une protection optimale des circuits électriques dans les installations résidentielles, tertiaires et industrielles. Ce modèle spécifique, avec ses bornes auto, simplifie l'installation et assure une connexion fiable et sécurisée. Avec une capacité de coupure de 4500A/6 KA, il est idéal pour les applications nécessitant une protection robuste contre les surcharges et les courts-circuits. Le disjoncteur 1P+N (unipolaire + neutre) de 10A avec courbe de déclenchement C est particulièrement adapté aux circuits de distribution et aux équipements ayant des courants d'appel modérés.
Les + du Produit :
- Installation rapide et sécurisée grâce aux bornes auto
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux environnements résidentiels, tertiaires et industriels
- Conception robuste et durable
- Marque de confiance : Schneider Electric
Caractéristiques du Produit :
- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 1P+N
- Courant nominal : 10A
- Courbe de déclenchement : C
- Capacité de coupure : 4500A/6 KA
- Type de connexion : Bornes auto
- Normes : Conforme aux normes IEC/EN 60898-1
- Dimensions : 81 x 18 x 73 mm
- Poids : 125 g
- Température de fonctionnement : -25°C à +70°C
- Indice de protection : IP20
Pour installer le disjoncteur Acti9 idt40 xa, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant toute intervention.
- Montez le disjoncteur sur le rail DIN de votre tableau électrique.
- Connectez les câbles aux bornes auto en suivant les indications de polarité (phase et neutre).
- Vérifiez la bonne fixation des câbles et la stabilité du disjoncteur sur le rail.
- Rétablissez l'alimentation électrique et testez le disjoncteur en simulant une surcharge ou un court-circuit pour vérifier son bon fonctionnement.
Recommandations
Pour garantir une performance optimale et une longue durée de vie de votre disjoncteur Acti9 idt40 xa, suivez ces recommandations :
- Effectuez des vérifications régulières de l'installation pour détecter tout signe d'usure ou de mauvais fonctionnement.
- Ne dépassez pas le courant nominal de 10A pour éviter les déclenchements intempestifs.
- Utilisez des câbles de section appropriée pour éviter les surchauffes et garantir une connexion sécurisée.
- En cas de doute ou de problème, faites appel à un électricien qualifié pour une intervention sécurisée.
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
42 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
3 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
20.75 € HT 24.90 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
11 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
6 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
10 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 10,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 4,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 4,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
