Photo(s) non contractuelle(s)
Acti9 idt40 xa - disjoncteur modulaire - bornes auto - 1p+n - 20a - c - 6 ka
25.08 € HT 30.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 60 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26380
Acti9 accessoire de caden assage gauche
Non géré en stock
A commander
35.48 € HT 42.58 € TTC
Soit un total de 2128.80 € HT Soit un total de 2554.80 € TTC
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
56.97 € HT 68.36 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
227.81 € HT 273.37 € TTC
Schneider Electric
SCHA9A26898
Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
45.89 € HT 55.07 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
37.38 € HT 44.86 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
46.02 € HT 55.22 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC
Offre limitée
33 produit(s) disponible(s)
28.55 € HT 34.26 € TTC
25.57 € HT 30.68 € TTC
Schneider Electric
SCHA9A26947
Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC
Non géré en stock
A commander
75.21 € HT 90.25 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
71.83 € HT 86.20 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
Offre limitée
2 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
26.14 € HT 31.37 € TTC
Schneider Electric
SCHA9A26963
Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
118.30 € HT 141.96 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
73.35 € HT 88.02 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9XPA648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
97.75 € HT 117.30 € TTC
Soit un total de 488.75 € HT Soit un total de 586.50 € TTC
Schneider Electric
SCHA9XPA748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
104.83 € HT 125.80 € TTC
Soit un total de 524.15 € HT Soit un total de 629.00 € TTC
Schneider Electric
SCHA9XPN712
Peigne 3 P+N 80 A 12 Modules de 18 mm Acti9 iDT40 Schneider
En stock
91 produit(s) disponible(s)
9.38 € HT 11.26 € TTC
Schneider Electric
SCHA9XPV648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
104.75 € HT 125.70 € TTC
Soit un total de 523.75 € HT Soit un total de 628.50 € TTC
Schneider Electric
SCHA9XPV748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
101.99 € HT 122.39 € TTC
Soit un total de 509.95 € HT Soit un total de 611.95 € TTC
Description

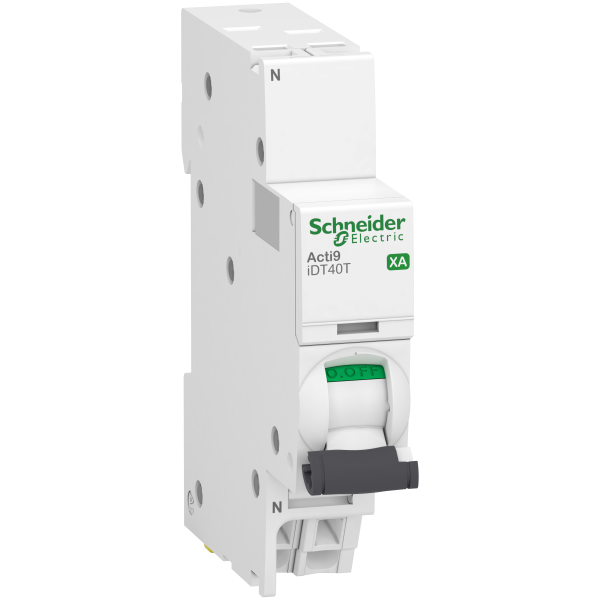

Acti9 idt40 xa - Disjoncteur Modulaire - Bornes Auto - 1P+N - 20A - C - 6 kA par Schneider Electric
Le disjoncteur modulaire Acti9 idt40 xa de Schneider Electric est un dispositif de protection essentiel pour les installations électriques résidentielles et tertiaires. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est équipé de bornes automatiques pour une installation rapide et sécurisée. Avec une capacité de coupure de 6 kA et une courbe de déclenchement de type C, il est idéal pour protéger les circuits électriques avec des charges modérées à élevées. Ce modèle 1P+N (unipolaire + neutre) de 20A assure une protection efficace tout en garantissant une continuité de service optimale.
Les + du Produit :
- Installation rapide grâce aux bornes automatiques
- Protection fiable contre les surcharges et les courts-circuits
- Capacité de coupure élevée de 6 kA
- Courbe de déclenchement de type C pour une protection adaptée aux charges modérées à élevées
- Conception robuste et durable
Caractéristiques du Produit :
- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 1P+N (unipolaire + neutre)
- Courant nominal : 20A
- Courbe de déclenchement : C
- Capacité de coupure : 6 kA
- Type de bornes : Bornes automatiques
- Marque : Schneider Electric
Pour utiliser le disjoncteur modulaire Acti9 idt40 xa, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Fixez le disjoncteur sur le rail DIN de votre tableau électrique.
- Connectez les câbles d'alimentation aux bornes automatiques en suivant les indications de polarité (phase et neutre).
- Vérifiez que les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le disjoncteur en simulant une surcharge ou un court-circuit pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur modulaire Acti9 idt40 xa, il est recommandé de :
- Effectuer des vérifications régulières des connexions pour s'assurer qu'elles sont bien serrées et sans corrosion.
- Ne pas dépasser le courant nominal de 20A pour éviter les déclenchements intempestifs.
- Utiliser ce disjoncteur dans des environnements conformes aux spécifications techniques pour garantir sa durabilité et son efficacité.
- Consulter un électricien qualifié pour l'installation et la maintenance afin de garantir la sécurité et la conformité aux normes électriques en vigueur.
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
36 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
15 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
2 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
29 produit(s) disponible(s)
40.08 € HT 48.10 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
14 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
10 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
417.69 € HT 501.23 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
3 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
77.50 € HT 93.00 € TTC
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 4,0 mm² |
| Section de raccordement cable rigide | 4 mm² |
| Section de raccordement cable souple | 4,0 mm² |
| Section de raccordement cable souple | 4 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
