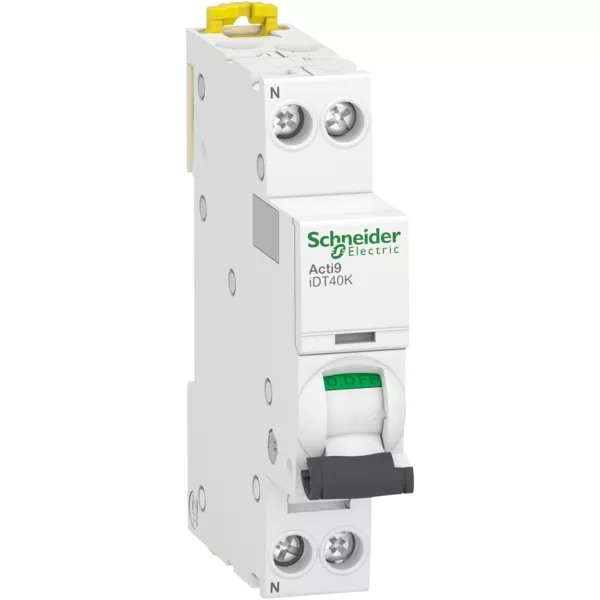

Acti9 idt40k - disjoncteur modulaire - 1p+n - 6a - courbe c - 4500a/4,5ka
19.95 € HT 23.94 € TTC
En stock - Il y a 10 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 47 points de fidélité en achetant ce produit
Description
Acti9 idt40k - Disjoncteur Modulaire - 1P+N - 6A - Courbe C - 4500A/4,5kA par Schneider Electric
Le disjoncteur modulaire Acti9 idt40k de Schneider Electric est conçu pour offrir une protection fiable et efficace contre les surcharges et les courts-circuits dans les installations électriques domestiques et industrielles. Ce modèle spécifique, avec une capacité de coupure de 4500A/4,5kA, est idéal pour les applications nécessitant une protection robuste et durable. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits avec des charges inductives modérées, comme les moteurs et les transformateurs. Le disjoncteur Acti9 idt40k est facile à installer et à utiliser, garantissant une sécurité optimale pour vos équipements électriques.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Capacité de coupure élevée de 4500A/4,5kA
- Courbe de déclenchement C pour les charges inductives modérées
- Installation et utilisation faciles
- Conception robuste et durable
Caractéristiques du Produit :
- Nombre de pôles : 1P+N
- Courant nominal : 6A
- Courbe de déclenchement : C
- Capacité de coupure : 4500A/4,5kA
- Tension nominale : 230/400V AC
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Conformité aux normes : IEC/EN 60898-1
- Température de fonctionnement : -25°C à +70°C
- Dimensions : 18 mm de largeur
Utilisation :
Pour utiliser le disjoncteur modulaire Acti9 idt40k, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation et de charge aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et bien fixées.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer qu'il fonctionne correctement.
Recommandations
Pour une utilisation optimale du disjoncteur modulaire Acti9 idt40k, suivez ces recommandations :
- Effectuez des inspections régulières pour vérifier l'état des connexions et des composants.
- Remplacez immédiatement tout disjoncteur présentant des signes de dommage ou de dysfonctionnement.
- Utilisez des outils appropriés pour l'installation et l'entretien afin d'éviter d'endommager le disjoncteur.
- Consultez un électricien qualifié pour toute installation ou maintenance complexe.
- Respectez les normes et les réglementations locales en matière de sécurité électrique.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 6 A |
| Tension assignée (ue) | 230 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 4,5 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
