Photo(s) non contractuelle(s)

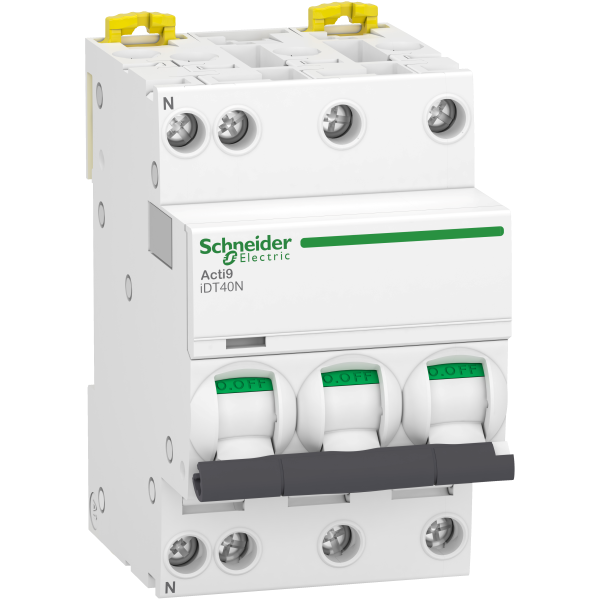

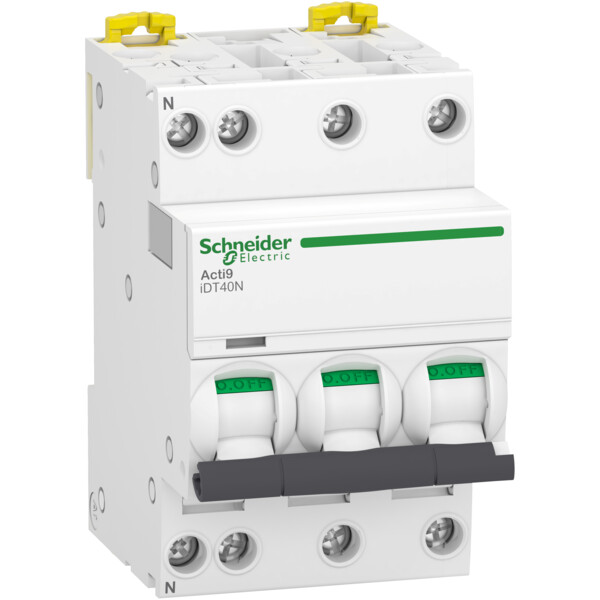

Acti9 idt40n - disjoncteur modulaire - 3p+n c 10a 6000a/10ka
84.05 € HT 100.86 € TTC
En stock - Il y a 7 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 201 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non disponible
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non disponible
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9Y12725
Bloc différentiel Vigi Acti9 Schneider Electric - 3P+N - encliquetable - type AC - 25A - 30mA - 10000cycle - IP20
En stock
6 produit(s) disponible(s)
128.73 € HT 154.48 € TTC
Schneider Electric
SCHA9Y12740
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 30 mA – 40 A – Type AC
En stock
1 produit(s) disponible(s)
200.87 € HT 241.04 € TTC
Schneider Electric
SCHA9Y13725
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 25 A – Type AC
Non géré en stock
A commander
145.56 € HT 174.67 € TTC
Schneider Electric
SCHA9Y13740
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 40 A – Type AC
En stock
1 produit(s) disponible(s)
166.36 € HT 199.63 € TTC
Schneider Electric
SCHA9Y62725
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 25 A – Typ
En stock
3 produit(s) disponible(s)
170.78 € HT 204.94 € TTC
Schneider Electric
SCHA9Y62740
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 40 A – Type AC
En stock
6 produit(s) disponible(s)
168.85 € HT 202.62 € TTC
Schneider Electric
SCHA9Y63725
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 25 A – Type AC
En stock
6 produit(s) disponible(s)
152.75 € HT 183.30 € TTC
Schneider Electric
SCHA9Y63740
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 40 A – Type AC
En stock
2 produit(s) disponible(s)
160.68 € HT 192.82 € TTC
Description
Acti9 idt40n - Disjoncteur Modulaire 3P+N C 10A 6000A/10kA par Schneider Electric
Le disjoncteur modulaire Acti9 idt40n de Schneider Electric est conçu pour offrir une protection optimale dans les installations électriques résidentielles et tertiaires. Ce modèle 3P+N (trois pôles plus neutre) est calibré à 10A et dispose d'une capacité de coupure de 6000A/10kA, garantissant une sécurité accrue contre les surcharges et les courts-circuits. Grâce à sa conception modulaire, il s'intègre facilement dans les tableaux électriques, permettant une installation et une maintenance simplifiées. Ce disjoncteur est idéal pour les applications nécessitant une protection fiable et durable.
Les + du Produit :
- Protection efficace contre les surcharges et les courts-circuits
- Capacité de coupure élevée de 6000A/10kA
- Installation et maintenance faciles grâce à la conception modulaire
- Fiabilité et durabilité assurées par la marque Schneider Electric
Caractéristiques du Produit :
- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 3P+N (trois pôles plus neutre)
- Courant nominal : 10A
- Capacité de coupure : 6000A/10kA
- Courbe de déclenchement : C
- Tension nominale : 230/400V AC
- Fréquence : 50/60 Hz
- Conformité aux normes : IEC/EN 60898-1
- Température de fonctionnement : -25°C à +70°C
- Dimensions : 81 x 72 x 78 mm
- Poids : 0.5 kg
Utilisation :
Pour utiliser le disjoncteur modulaire Acti9 idt40n, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute intervention.
- Installez le disjoncteur dans le tableau électrique en le fixant sur le rail DIN.
- Connectez les câbles électriques aux bornes appropriées en respectant les polarités.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Remettez l'alimentation électrique et testez le disjoncteur en simulant une surcharge ou un court-circuit pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur modulaire Acti9 idt40n, il est recommandé de :
- Effectuer des vérifications régulières des connexions pour s'assurer qu'elles sont bien serrées.
- Ne pas dépasser le courant nominal de 10A pour éviter les déclenchements intempestifs.
- Utiliser des câbles de section appropriée pour garantir une protection efficace.
- Consulter un électricien qualifié pour l'installation et la maintenance du disjoncteur.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 10,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
