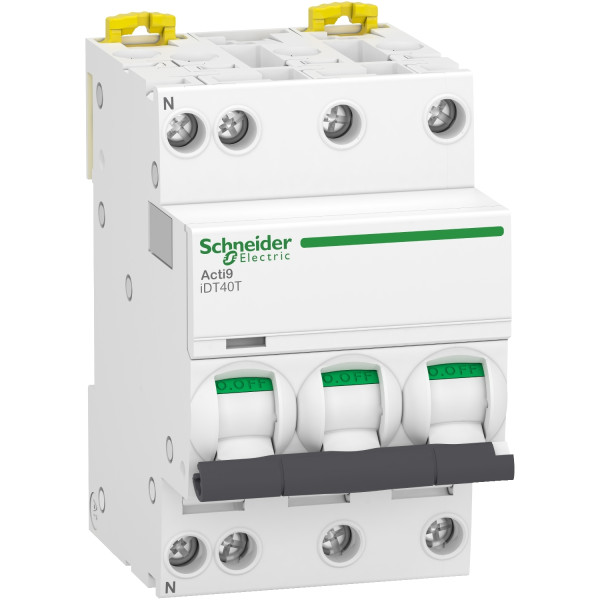

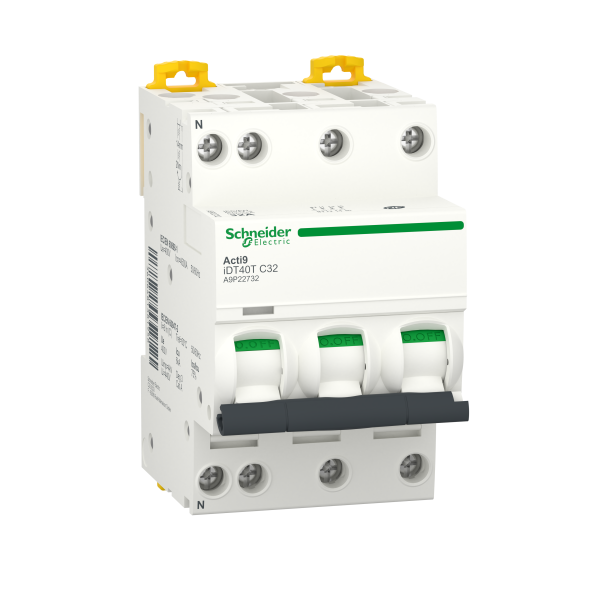

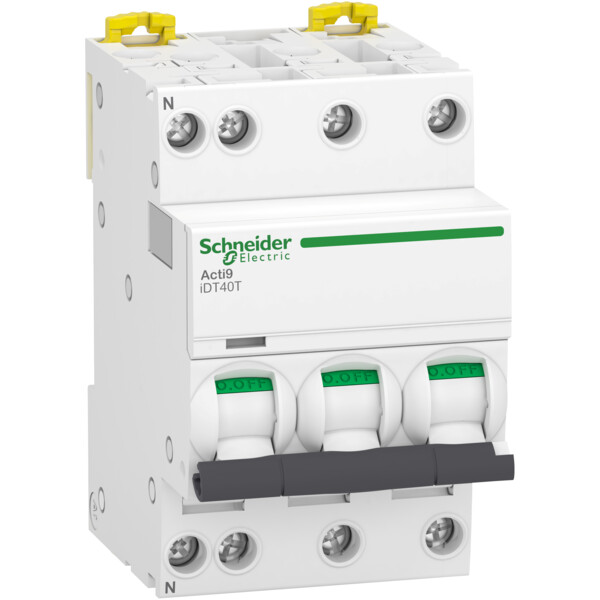

Acti9 idt40t - disjoncteur modulaire - 3p+n - 32a - courbe c - 4500a/6ka
78.42 € HT 94.10 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 188 points de fidélité en achetant ce produit
Description
Acti9 idt40t - Disjoncteur Modulaire 3P+N 32A Courbe C 4500A/6kA par Schneider Electric
Le disjoncteur modulaire Acti9 idt40t de Schneider Electric est une solution de protection électrique fiable et performante, conçue pour les installations résidentielles et tertiaires. Ce disjoncteur 3P+N (trois pôles + neutre) offre une protection optimale contre les surcharges et les courts-circuits, avec une capacité de coupure de 4500A à 6kA. Sa courbe de déclenchement de type C le rend idéal pour les circuits avec des charges inductives modérées, telles que les moteurs et les transformateurs. Avec une intensité nominale de 32A, ce disjoncteur assure une protection efficace tout en garantissant une continuité de service.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Capacité de coupure élevée de 4500A à 6kA
- Courbe de déclenchement de type C pour les charges inductives
- Installation facile et rapide grâce à son format modulaire
- Conception robuste et durable de Schneider Electric
Caractéristiques du Produit :
Caractéristiques Techniques
- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 3P+N (trois pôles + neutre)
- Intensité nominale : 32A
- Courbe de déclenchement : Type C
- Capacité de coupure : 4500A à 6kA
- Tension nominale : 230/400V AC
- Fréquence : 50/60 Hz
- Conformité aux normes : IEC/EN 60898-1
- Dimensions (L x H x P) : 81 x 90 x 78 mm
- Poids : 0,5 kg
Utilisation :
Pour installer le disjoncteur modulaire Acti9 idt40t, suivez les étapes ci-dessous :
- Coupez l'alimentation électrique du circuit à protéger.
- Fixez le disjoncteur sur le rail DIN du tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Serrez les vis de fixation des câbles pour assurer un bon contact électrique.
- Remettez l'alimentation électrique et vérifiez le bon fonctionnement du disjoncteur.
Recommandations
Pour une utilisation optimale du disjoncteur modulaire Acti9 idt40t, il est recommandé de :
- Vérifier régulièrement l'état des connexions et des câbles pour éviter les risques de surchauffe.
- Ne pas dépasser l'intensité nominale de 32A pour éviter les déclenchements intempestifs.
- Utiliser des câbles de section appropriée pour garantir une protection efficace.
- Consulter un électricien qualifié pour l'installation et la maintenance du disjoncteur.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 32,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
