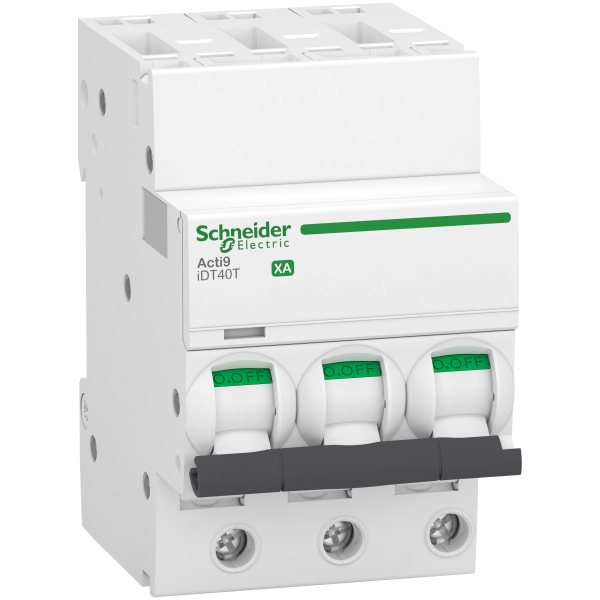

Acti9 idt40t xa - disjoncteur modulaire - auto/vis - 3p - 16a - courbe c - 6ka
Acti9 idt40t xa - disjoncteur modulaire - auto/vis - 3p - 16a - courbe c - 6ka

Photo(s) non contractuelle(s)

Acti9 idt40t xa - disjoncteur modulaire - auto/vis - 3p - 16a - courbe c - 6ka

102.02 € HT 122.42 € TTC

Marque Schneider Electric

Référence A9PA2316

EAN 3606489568573

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 28-33 jours Délai estimatif

Schneider Electric

SCHA9A26380

Acti9 accessoire de caden assage gauche

Non géré en stock
A commander

33.52 € HT 40.22 € TTC

Soit un total de 2011.20 € HT Soit un total de 2413.20 € TTC

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

53.92 € HT 64.70 € TTC

Schneider Electric

SCHA9A26500

Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes

Non géré en stock
A commander

216.27 € HT 259.52 € TTC

Schneider Electric

SCHA9A26898

Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink

Non géré en stock
A commander

39.58 € HT 47.50 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc

En stock
1 produit(s) disponible(s)

35.67 € HT 42.80 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

40.26 € HT 48.31 € TTC

Schneider Electric

SCHA9A26946

Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider

Rupture temporaire
A commander

28.55 € HT 34.26 € TTC

Schneider Electric

SCHA9A26947

Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC

Non géré en stock
A commander

73.17 € HT 87.80 € TTC

Schneider Electric

SCHA9A26948

Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC

Non géré en stock
A commander

64.43 € HT 77.32 € TTC

Schneider Electric

SCHA9A26960

Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider

En stock
1 produit(s) disponible(s)

30.75 € HT 36.90 € TTC

Schneider Electric

SCHA9A26963

Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s

Non géré en stock
A commander

111.75 € HT 134.10 € TTC

Schneider Electric

SCHA9A26969

Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation

Rupture temporaire
A commander

36.58 € HT 43.90 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

69.30 € HT 83.16 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

21.96 € HT 26.35 € TTC

Schneider Electric

SCHA9MEM1573

Powertag - capteur de mesure radio-fréquence - flex universel 3p 63a - am/av

Non géré en stock
A commander

257.34 € HT 308.81 € TTC

Schneider Electric

SCHA9Y62325

Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 25a 30ma type ac

Non géré en stock
A commander

172.91 € HT 207.49 € TTC

Schneider Electric

SCHA9Y62340

Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 40a 30ma type ac

Non géré en stock
A commander

186.25 € HT 223.50 € TTC

Schneider Electric

SCHA9Y63325

Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 25a 300ma type ac

Non géré en stock
A commander

151.40 € HT 181.68 € TTC

Schneider Electric

SCHA9Y63340

Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 40a 300ma type ac

Non géré en stock
A commander

159.15 € HT 190.98 € TTC

Description

Acti9 idt40t xa - Disjoncteur Modulaire par Schneider Electric

Le disjoncteur modulaire Acti9 idt40t xa de Schneider Electric est un dispositif de protection électrique de haute qualité, conçu pour assurer la sécurité et la fiabilité de vos installations électriques. Ce disjoncteur tripolaire de 16A avec une courbe de déclenchement de type C et une capacité de coupure de 6kA est idéal pour une utilisation dans des environnements résidentiels, commerciaux et industriels. Grâce à sa conception modulaire, il est facile à installer et à intégrer dans des tableaux électriques existants, offrant une protection efficace contre les surcharges et les courts-circuits.

Les + du Produit :

  • Protection fiable contre les surcharges et les courts-circuits.
  • Installation facile grâce à sa conception modulaire.
  • Convient pour une utilisation dans divers environnements (résidentiels, commerciaux, industriels).
  • Capacité de coupure élevée de 6kA pour une sécurité accrue.
  • Conception robuste et durable de Schneider Electric.

Caractéristiques du Produit :

Caractéristiques techniques :

  • Type de produit : Disjoncteur modulaire
  • Nombre de pôles : 3P
  • Courant nominal : 16A
  • Courbe de déclenchement : Type C
  • Capacité de coupure : 6kA
  • Mode de fixation : Auto/Vis
  • Marque : Schneider Electric
  • Référence : SCHA9PA2316
  • Code EAN : 3606489568573
Utilisation :

Pour utiliser le disjoncteur modulaire Acti9 idt40t xa, suivez ces étapes :

  1. Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
  2. Fixez le disjoncteur sur le rail DIN de votre tableau électrique en utilisant le système de fixation auto/vis.
  3. Connectez les câbles électriques aux bornes appropriées en respectant les normes de sécurité en vigueur.
  4. Vérifiez que toutes les connexions sont bien serrées et sécurisées.
  5. Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.

Recommandations

Pour une utilisation optimale du disjoncteur modulaire Acti9 idt40t xa, suivez ces recommandations :

  • Effectuez des vérifications régulières de vos installations électriques pour détecter tout signe d'usure ou de dysfonctionnement.
  • Utilisez des outils appropriés et respectez les normes de sécurité lors de l'installation et de la maintenance.
  • Consultez un électricien professionnel en cas de doute ou de problème technique.
  • Assurez-vous que le disjoncteur est compatible avec les autres composants de votre tableau électrique.
  • Gardez le disjoncteur à l'abri de l'humidité et des environnements corrosifs pour prolonger sa durée de vie.

Les avis clients

Caractéristiques techniques

Type de tension Ac
Profondeur d'encastrement 44,0 mm
Calibre/courant nominal assigné (in) 16,0 A
Tension assignée (ue) 400,0 V
Fréquence 50,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 440,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 3,0
Degré de pollution 3,0
Largeur en nombre de modules 3,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 3,0
Adapté à une installation encastrée Non
Section de raccordement cable rigide 16,0 mm²
Section de raccordement cable rigide 16 mm²
Section de raccordement cable souple 10,0 mm²
Section de raccordement cable souple 10 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement -25 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 3,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 4,5 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 6,0 kA
Tension assignée de tenue aux chocs (uimp) 4,0 kV
Pôle neutre sectionné simultanément Non
Antidéflagration Non
Montage encastré Non
