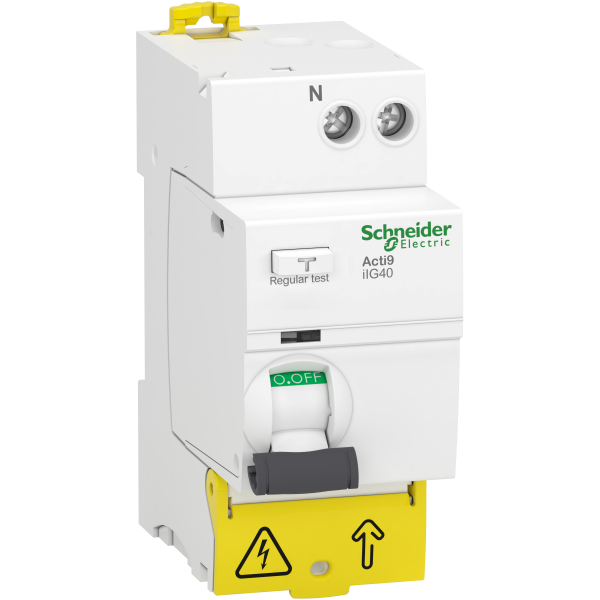

Acti9 iig40 - interrupteur différentiel tête de groupe - 1p+n 25a 30ma type ac
71.01 € HT 85.21 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 170 points de fidélité en achetant ce produit
Description
Acti9 iig40 - Interrupteur Différentiel Tête de Groupe - 1P+N 25A 30mA Type AC par Schneider Electric
L'interrupteur différentiel Acti9 iig40 de Schneider Electric est un dispositif de protection essentiel pour les installations électriques résidentielles et tertiaires. Conçu pour détecter les fuites de courant à la terre, cet interrupteur différentiel assure une protection optimale des personnes contre les chocs électriques et des installations contre les risques d'incendie. Avec une capacité de coupure de 25A et une sensibilité de 30mA, ce modèle de type AC est particulièrement adapté pour les circuits de distribution générale. Sa conception robuste et fiable en fait un choix idéal pour garantir la sécurité électrique dans divers environnements.
Les + du Produit :
- Protection efficace contre les chocs électriques et les incendies.
- Détection rapide des fuites de courant à la terre.
- Installation facile et maintenance réduite.
- Conception robuste et durable.
- Adapté pour les applications résidentielles et tertiaires.
Caractéristiques du Produit :
Caractéristiques techniques :
- Type de produit : Interrupteur différentiel
- Marque : Schneider Electric
- Référence : SCHA9R67625
- Nombre de pôles : 1P+N
- Courant nominal : 25A
- Sensibilité : 30mA
- Type de différentiel : AC
- Capacité de coupure : 10 kA
- Normes : IEC/EN 61008-1
- Température de fonctionnement : -25°C à +40°C
- Dimensions (H x L x P) : 85 x 36 x 70 mm
- Poids : 200 g
Utilisation :
Pour utiliser l'interrupteur différentiel Acti9 iig40, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Montez l'interrupteur différentiel sur le rail DIN de votre tableau électrique.
- Connectez les câbles d'alimentation et de charge aux bornes appropriées de l'interrupteur.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le bon fonctionnement de l'interrupteur en appuyant sur le bouton de test.
Recommandations
Pour garantir une utilisation optimale et sécurisée de l'interrupteur différentiel Acti9 iig40, suivez ces recommandations :
- Effectuez des tests réguliers en utilisant le bouton de test pour vous assurer que l'interrupteur fonctionne correctement.
- Vérifiez périodiquement les connexions électriques pour éviter tout desserrage ou corrosion.
- Ne dépassez pas la capacité nominale de 25A pour éviter les surcharges.
- Utilisez cet interrupteur différentiel dans des environnements conformes aux spécifications de température et d'humidité.
- Consultez un électricien qualifié pour toute installation ou maintenance complexe.
Caractéristiques techniques
| Mode de pose | Rail din |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 25,0 A |
| Tension assignée (ue) | 230,0 V |
| Tension d'isolement assignée (ui) | 500,0 V |
| Nombre de pôles | 2,0 |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | Ac |
| Sélectif | Non |
| Résistance de court-circuit (icw) | 10,0 kA |
| Tenue au courant de choc | 0,25 kA |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Type retardé de courte durée | Non |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Produits auxiliaires associables | Oui |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Section de raccordement cable souple | 25,0 mm² |
| Section de raccordement cable souple | 25 mm² |
| Type de tension | Ac |
| Antidéflagration | Non |
