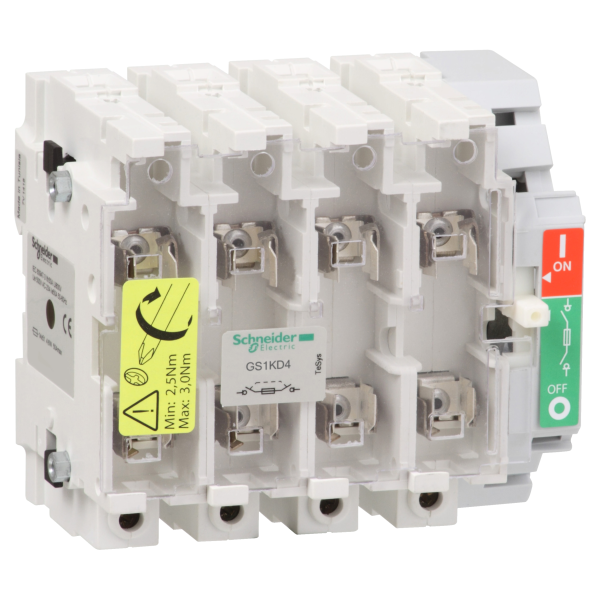

Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 4P 4 F Nfc 125 A
Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 4P 4 F Nfc 125 A

Photo(s) non contractuelle(s)

Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 4P 4 F Nfc 125 A

380.35 € HT 456.42 € TTC

Marque Schneider Electric

Référence GS1KD4

EAN 3389110253955

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GS
  • Nom abrégé d'appareil : GS1 K
  • Type de produit ou de composant : Switch-disconnector-fuse
  • Description des pôles : 4P
  • Pôles protégés : 4t
  • Description des contacts : 4 "F"
  • [ith] courant thermique conventionnel : 125 A à 40 °C
  • [ie] courant assigné d'emploi : 100 A à 440 V 2 pôles en série par phase sur DC-23A / 100 A à 440 V 2 pôles en série par phase sur DC-23B / 100 A à 690 V avec couvercle de borne sur AC-23A / 100 A à 690 V avec couvercle de borne sur AC-23B / 125 A à 400 V sur AC-23A / 125 A à 400 V sur AC-23B / 125 A à 500 V sur AC-23A / 125 A à 500 V sur AC-23B
  • Type de fusible : NFC
  • Taille du fusible : 22 x 58 mm
  • Type de réseau : AC / DC
  • Fréquence du réseau : 50/60 Hz
Caractéristiques complémentaires :
  • Type de commande rotative : Côté droit direct
  • Support de montage : Platine
  • [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • Puissance assignée d'emploi en w : 90 kW à 690 V / 63 kW à 400 V / 90 kW à 500 V
  • Pouvoir de fermeture : 1250 A à 400 V sur AC-23B
  • [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
  • Pouvoir de coupure : 1000 A à 400 V sur AC-23B
  • Résistance de court-circuit : 20 kA
  • Durée de vie mécanique : 10000 cycle
  • Durée de vie électrique : 1000 cycle sur AC-23A / 1000 cycle sur AC-23B
  • Mode de raccordement : Circuit de puissance : barres / Circuit de puissance : bornes à anneau câble 35...95 mm² - rigidité du câble: souple
  • Couple de serrage : Circuit de puissance : 12 N.m - sur barres / Circuit de puissance : 12 N.m - sur bornes à anneau
Référence : SCHGS1KD4 (Schneider-Electric)

Ancien produit : Telemecanique GS1KD4

Ils ont aussi acheté...

Schneider Electric

SCHGS1AF24

Schneider Electric Contacteur Contact 1Xof 4X100A125A

Prix sur consultation

Schneider Electric

SCHGS1AM1

Schneider Electric Contacteur Contact Auxiliaire 1Xof

En stock
3 produit(s) disponible(s)

26.84 € HT 32.21 € TTC

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 125 A
Nombre de pôles 4
Classe de protection (ip), face avant Ip20
Avec emplacement pour fusibles 22x58 mm
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Puissance de fonctionnement nominale, ac-23, 400 v 90 kW
Convient pour montage au sol Non
Adapté à une fixation frontale Non
Adapté à un montage en saillie de barres collectrices Oui
Tension de fonctionnement nominale max. ue en ca 750 V
Avec surveillance des fusibles Non
Commande motorisée en option Non
Position de l'élément d'actionnement Droite
Entrée de câble Autre
Intensité de court-circuit nominale conditionnelle iq 100 kA
Finition de l'élément d'actionnement Sans actionneur
Courant nominal de courte durée admissible icw 100 kA
Équippé de connecteurs Non
