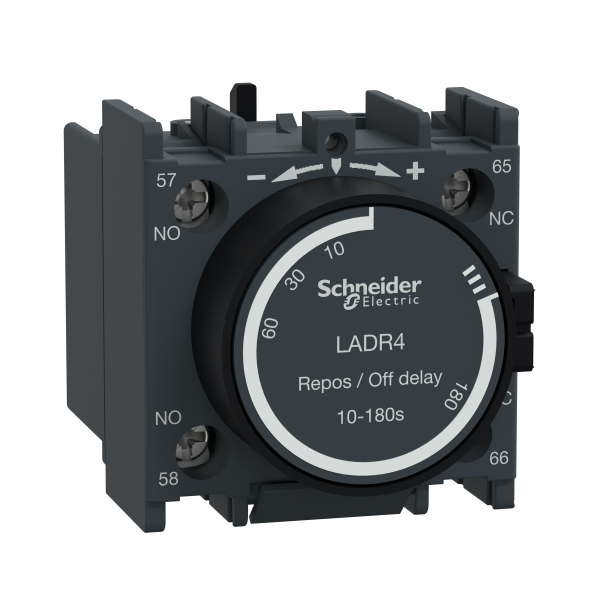

Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
82.66 € HT 99.19 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 198 points de fidélité en achetant ce produit
Schneider Electric
SCHLC1D09B7
Schneider Electric Contacteur 9A 1F 1O 24V 50 601
En stock
43 produit(s) disponible(s)
16.63 € HT 19.96 € TTC
Schneider Electric
SCHLC1D09BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 V Cc
En stock
19 produit(s) disponible(s)
47.62 € HT 57.14 € TTC
Schneider Electric
SCHLC1D09F7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 110 V Ca
Non géré en stock
A commander
31.43 € HT 37.72 € TTC
Schneider Electric
SCHLC1D09M7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 220 V Ca
Non géré en stock
A commander
36.02 € HT 43.22 € TTC
Schneider Electric
SCHLC1D09P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 230 V Ca
5,0 (2)
En stock
49 produit(s) disponible(s)
15.75 € HT 18.90 € TTC
Schneider Electric
SCHLC1D12B7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 V Ca
En stock
14 produit(s) disponible(s)
20.83 € HT 25.00 € TTC
Schneider Electric
SCHLC1D12BD

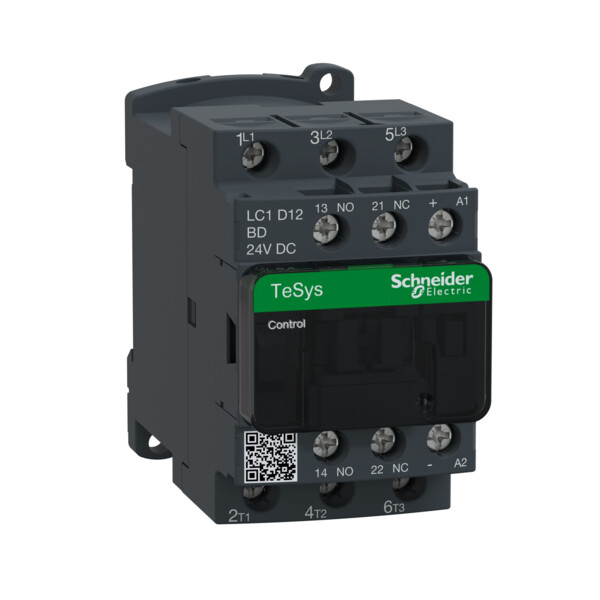

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 V Cc
Non géré en stock
A commander
74.41 € HT 89.29 € TTC
Schneider Electric
SCHLC1D12M7

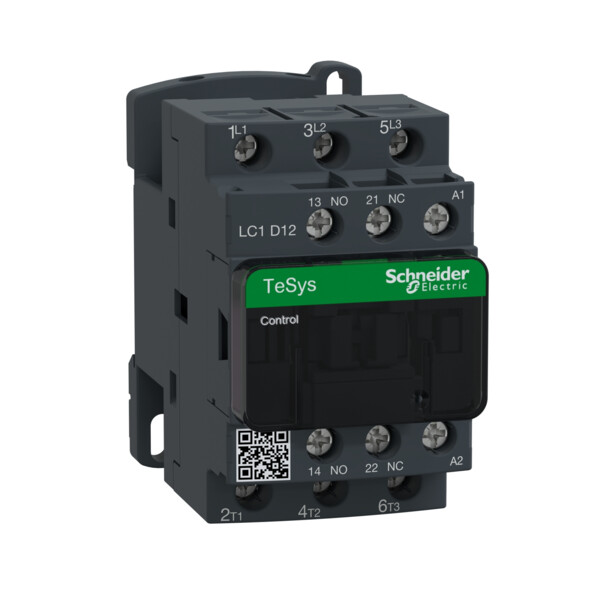

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 220 V Ca
Non géré en stock
A commander
40.72 € HT 48.86 € TTC
Schneider Electric
SCHLC1D12P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 230 V Ca
5,0 (2)
En stock
16 produit(s) disponible(s)
17.09 € HT 20.51 € TTC
Schneider Electric
SCHLC1D18B7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 24 V Ca
En stock
8 produit(s) disponible(s)
51.03 € HT 61.24 € TTC
Schneider Electric
SCHLC1D18BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 24 V Cc
En stock
7 produit(s) disponible(s)
84.68 € HT 101.62 € TTC
Schneider Electric
SCHLC1D18M7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 220 V Ca
Non géré en stock
A commander
55.80 € HT 66.96 € TTC
Schneider Electric
SCHLC1D18P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 230 V Ca
5,0 (1)
En stock
30 produit(s) disponible(s)
23.29 € HT 27.95 € TTC
Schneider Electric
SCHLC1D25B7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 24 V Ca
En stock
13 produit(s) disponible(s)
32.68 € HT 39.22 € TTC
Schneider Electric
SCHLC1D25BD

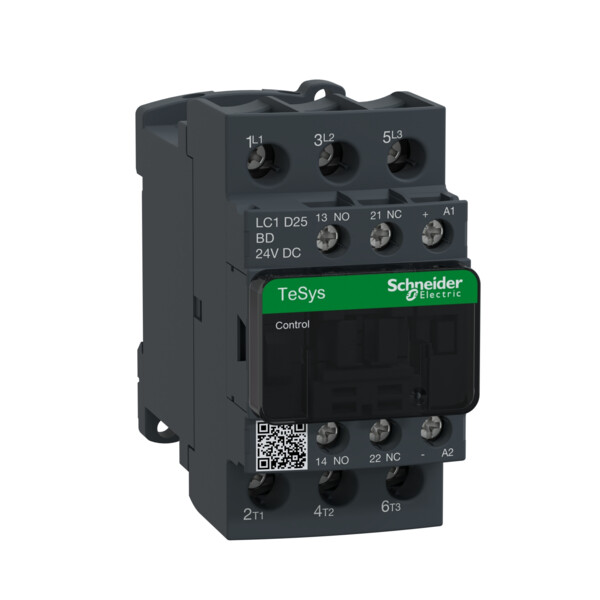

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 24 V Cc
Non géré en stock
A commander
108.96 € HT 130.75 € TTC
Schneider Electric
SCHLC1D25M7

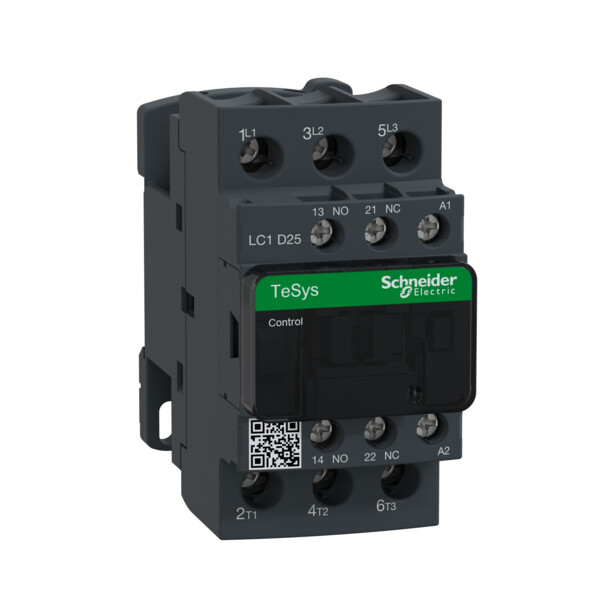

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 220 V Ca
Non géré en stock
A commander
86.32 € HT 103.58 € TTC
Schneider Electric
SCHLC1D25P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 230 V Ca
En stock
68 produit(s) disponible(s)
34.30 € HT 41.16 € TTC
Schneider Electric
SCHLC1D32B7
Contacteur Tesys Lc1D 3P Ac3 440V 32 A Bobine 24 V Ca
Non géré en stock
A commander
94.84 € HT 113.81 € TTC
Soit un total de 1896.80 € HT Soit un total de 2276.20 € TTC
Schneider Electric
SCHLC1D32M7
Contacteur 3P AC-3 32 A TeSys LC1D Schneider – 440 V – Bobine 220 Vca
Non géré en stock
A commander
111.77 € HT 134.12 € TTC
Schneider Electric
SCHLC1D40AM7
CONT EVERLINK 3P AC3 440V 40A BOB 220VCA 50/60HZ
Non géré en stock
A commander
141.03 € HT 169.24 € TTC
Description
Bloc de Contacts Auxiliaires 1F+1O TeSys D Schneider Electric
Ce bloc de contacts auxiliaires TeSys D, de la marque Schneider Electric, est un dispositif complémentaire servant à actionner un mécanisme. Il sert à déclencher l’ouverture et la fermeture du circuit sur l’appareil grâce à ses 2 contacts ouvert et fermé. Ce dispositif propose une fonction temporisée lors de l’excitation ou la désexcitation du contacteur, avec une plage réglable de 10 à 180 secondes. Ce bloc de contacteurs auxiliaires possède un pouvoir d’enclenchement de 140 à 250 A, avec une tension assignée de 690 V. Il se raccorde sur l’appareil à commander à l’aide de bornes à vis-étriers, avec une capacité de 1 à 2,5 mm2.
Les + du produit :
- Raccordement par bornes à vis-étriers
- Doté d’un fusible de protection
Caractéristiques principales :
- Gamme : TeSys
- Type de produit ou de composant : Bloc de contact auxiliaire temporisation
- Composition des pôles : 1F+1O
- Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câble / Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câble / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
Caractéristiques complémentaires :
- Emplacement de montage : Façade
- [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-5-1 / 600 V - certifications CSA / 600 V - certifications UL
- [ue] tension assignée d'emploi : 690 V AC 25...400 Hz
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A à <= 690 V AC conformément à IEC 60947-5-1 / 250 A à <= 690 V DC conformément à IEC 60947-5-1
- Courant temporaireadmissible : 100 A à -5...60 °C 1 s / 120 A à -5...60 °C 500 ms / 140 A à -5...60 °C 100 ms
- Type de protection : Fusible gG <= 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
- Calibre du fusible à associer : 10 A gG IEC 60947-5-1
- Durée de vie mécanique : 5 Mcycles
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Temps de non-chevauchement : 1.5 ms sur désexcitation (non-chevauchement entre contact NC et NO) / 1.5 ms sur excitation (non-chevauchement entre contact NC et NO)
- Type de minuterie : Inhibition
- Domaine de réglage de la temporisation : 10...180 s
- Résistance d'isolement : > 10 M'
- Masse du produit : 0.06 kg
Référence : SCHLADR4 (Schneider-Electric)
Ancien produit : Telemecanique LADR4
Schneider Electric
SCHXB5AVM4
Harmony voyant rond Ø22 - IP66 - rouge - LED intégrée - 240 V
Non géré en stock
A commander
19.10 € HT 22.92 € TTC
Legrand
LEG013302
Cartouche industrielle cylindrique Legrand - gG - 10x38 mm - sans voyant - 2 A
En stock
10 produit(s) disponible(s)
1.26 € HT 1.51 € TTC
Soit un total de 12.60 € HT Soit un total de 15.10 € TTC
Legrand
LEG034217
Barrette de connexion Nylbloc - cap 16 mm² - noir
5,0 (1)
En stock
63 produit(s) disponible(s)
2.86 € HT 3.43 € TTC
Schneider Electric
SCHDZ5CE025
Schneider Electric Embout de câblage Format Moyen 2,5 Mm² Gris
5,0 (3)
En stock
1300 produit(s) disponible(s)
0.05 € HT 0.06 € TTC
Soit un total de 5.00 € HT Soit un total de 6.00 € TTC
Schneider Electric
SCHLRD10
Schneider Electric Relais de Protection Thermique Moteur Tesys 4 à 6 A Classe 10A
En stock
6 produit(s) disponible(s)
61.00 € HT 73.20 € TTC
Schneider Electric
SCHXB4BS8444
Harmony arrêt d'urgence rouge Ø22- tête Ø 40 - tourner pour déverrouiller - 2O
En stock
5 produit(s) disponible(s)
13.25 € HT 15.90 € TTC
Caractéristiques techniques
| Fonction de commutation | Temporisé |
| Principe de fonctionnement | Électronique |
| Temps de réglage | 180,0 s |
| Temps de réglage | 180 s |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
