Photo(s) non contractuelle(s)

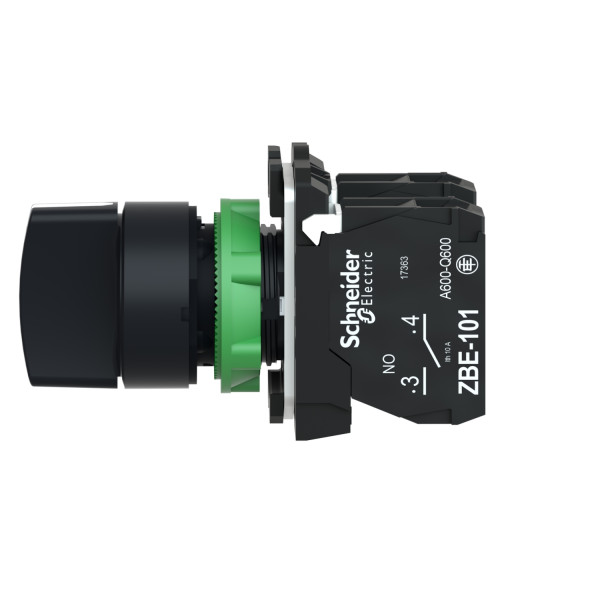

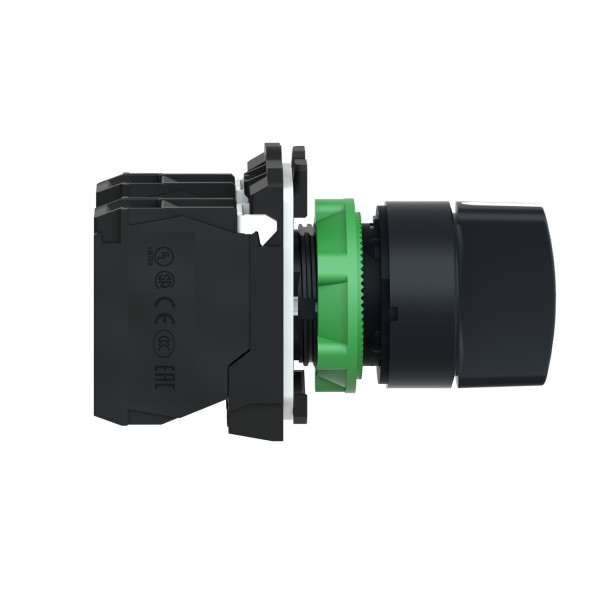

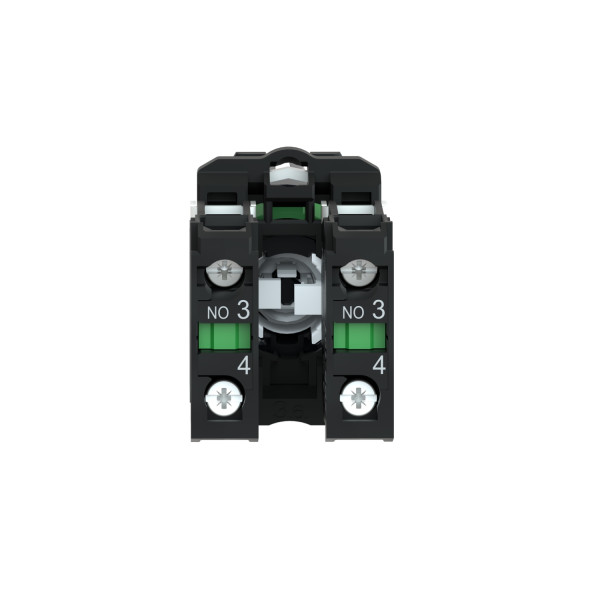

Harmony bouton tournant noir Ø22 - à manette - 3 positions - 2F
17.40 € HT 20.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 41 points de fidélité en achetant ce produit
Schneider Electric
SCHZB5AZ905
Harmony clé de serrage de cabochon pour unité Ø22 mm
Non géré en stock
A commander
16.25 € HT 19.50 € TTC
Schneider Electric
SCHZBY2101
Harmony porte étiquette 30 x 40 mm standard - Ø22 - avec étiquette à graver
En stock
10 produit(s) disponible(s)
1.42 € HT 1.70 € TTC
Soit un total de 14.20 € HT Soit un total de 17.00 € TTC
Schneider Electric
SCHZBYP2101
Harmony - porte-étiquette plate 30x40 - plastique noir - avec étiq 8x27 vierge
Non géré en stock
A commander
1.00 € HT 1.20 € TTC
Soit un total de 10.00 € HT Soit un total de 12.00 € TTC
Description
Caractéristiques principales :- Gamme de produits : Harmony XB5
- Type de produit ou de composant : Bouton-tournant complet
- Nom abrégé d'appareil : XB5
- Matériau de la collerette : Plastique
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Rappel à ressort vers le centre
- Profil de l'unité de commande : Noir manette standard
- Positions de l'unité de commande : 3 positions de +/- 45°
- Description des contacts : 2 "F"
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
- Hauteur : 42 mm
- Largeur : 30 mm
- Profondeur : 70 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.052 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans ouverture positive
- Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 1000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique XB5AD53
Schneider Electric
SCHXB4BD21
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F
5,0 (1)
En stock
39 produit(s) disponible(s)
12.68 € HT 15.22 € TTC
Schneider Electric
SCHXB4BG21
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 2 positions - 1F
En stock
4 produit(s) disponible(s)
35.38 € HT 42.46 € TTC
Schneider Electric
SCHXB5AD21
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F
5,0 (1)
En stock
29 produit(s) disponible(s)
8.29 € HT 9.95 € TTC
Legrand
LEG022902
Bloc de Contact Legrand Osmoz pour Tête Non Lumineuse NO Raccordement à Vis
En stock
5 produit(s) disponible(s)
3.84 € HT 4.61 € TTC
Schneider Electric
SCHXB4BD25
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1O+1F
En stock
10 produit(s) disponible(s)
8.75 € HT 10.50 € TTC
Legrand
LEG022901
Bloc pour Tête Non Lumineuse NF Raccordement à Vis Osmoz Legrand
En stock
14 produit(s) disponible(s)
3.61 € HT 4.33 € TTC
Schneider Electric
SCHZB4BD2
Harmony tête de bouton tournant - 2 positions - Ø22 - noir
En stock
7 produit(s) disponible(s)
6.58 € HT 7.90 € TTC
Schneider Electric
SCHXB4BD53
Harmony bouton tournant noir Ø22 - à manette - 3 positions - 2F
En stock
5 produit(s) disponible(s)
10.75 € HT 12.90 € TTC
Schneider Electric
SCHXB4BG41
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 2 positions - 1F
En stock
8 produit(s) disponible(s)
35.38 € HT 42.46 € TTC
Schneider Electric
SCHZB5AD2
Harmony tête de bouton tournant - 2 positions - Ø22 - noir
En stock
12 produit(s) disponible(s)
7.40 € HT 8.88 € TTC
Schneider Electric
SCHZB4BD3
Harmony tête de bouton tournant - 3 positions - Ø22 - noir
En stock
15 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Legrand
LEG023923
Bouton Tournant Noir à Manette Osmoz Legrand – Non Lumineux – IP69 - 3 Positions Fixes 45°
En stock
7 produit(s) disponible(s)
12.79 € HT 15.35 € TTC
Schneider Electric
SCHXB5AD25
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1O+1F
En stock
55 produit(s) disponible(s)
15.43 € HT 18.52 € TTC
Schneider Electric
SCHZB5AD3
Harmony tête de bouton tournant - 3 positions - Ø22 - noir
En stock
7 produit(s) disponible(s)
8.26 € HT 9.91 € TTC
Schneider Electric
SCH9001KA1
Schneider Electric Harmony 9001K - bloc contact pour bouton - Ø30 - 1OF bornes protégées
En stock
2 produit(s) disponible(s)
13.11 € HT 15.73 € TTC
Schneider Electric
SCHZBY2185
Porte-Etiquette Harmony Schneider Electric - ø22 mm - 30 x 40 mm - Etiquette "AUTO-O-MAIN" Blanc/Noir 8x27
En stock
30 produit(s) disponible(s)
1.57 € HT 1.88 € TTC
Schneider Electric
SCHVCDN20
interrupteursectionneur VCDN 3P 690 V 20 A poignée rouge cadenassable
En stock
3 produit(s) disponible(s)
25.25 € HT 30.30 € TTC
Legrand
LEG037160
Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 5
5,0 (2)
Offre limitée
125 produit(s) disponible(s)
0.50 € HT 0.60 € TTC
Schneider Electric
SCHXACA201
boîte pendante XACA pistol grip 2 poussoirs
Non géré en stock
A commander
50.48 € HT 60.58 € TTC
Schneider Electric
SCHXB5AV64
Harmony voyant rond Ø22 - IP66 - rouge - base BA9s - <=250V
Non géré en stock
A commander
19.01 € HT 22.81 € TTC
Schneider Electric
SCHA9R11440
Interrupteur Différentiel 4P 40 A 30 mA Type AC Acti9 iiD Schneider
5,0 (6)
Offre limitée
15 produit(s) disponible(s)
54.08 € HT 64.90 € TTC
44.08 € HT 52.90 € TTC
Schneider Electric
SCHLGY410028
Répartiteur Étagé Tétrapolaire Blanc Linergy DS Schneider Electric - 4x7 Trous 100A
4,5 (2)
En stock
21 produit(s) disponible(s)
19.08 € HT 22.90 € TTC
Caractéristiques techniques
| Diamètre de trou | 22,5 mm |
| Couleur du bouton | Noir |
| Nombre de positions de commutation | 3,0 |
| Adapté à l'éclairage | Non |
| À rappel | Oui |
| Couleur de bague frontale | Noir |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip67/ip69 |
| Source lumineuse fournie | Non |
| Matériau de la bague frontale | Plastique |
| Avec bague frontale | Oui |
| Finition de l'élément d'actionnement | Poignée tournante courte |
| Fonction de commutation encliquetable | Non |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Degré de protection (nema) | 13 |
| Tension d’alimentation | 230,0 V |
| Tension d’alimentation | 230 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
