Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 240V-IP66
Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 240V-IP66
Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 240V-IP66
Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 240V-IP66

Photo(s) non contractuelle(s)

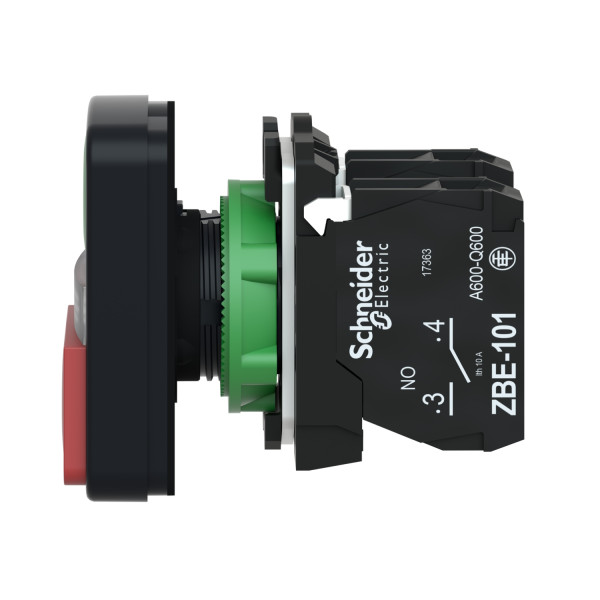

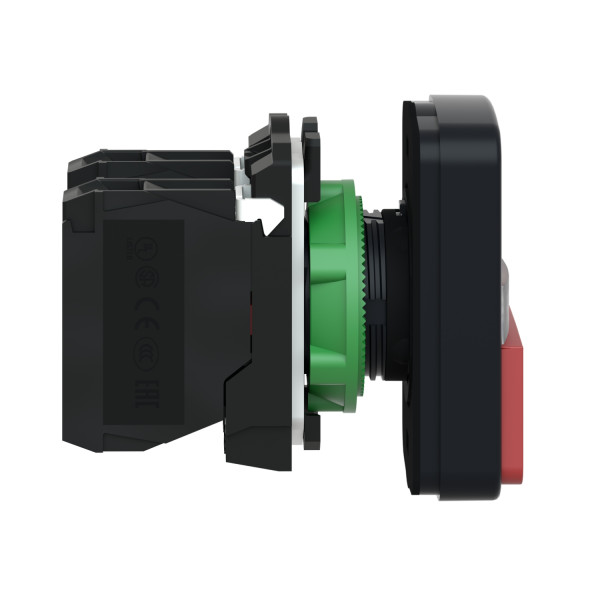

Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 240V-IP66

38.96 € HT 46.75 € TTC

Marque Schneider Electric

Référence XB5AW73731M5

EAN 3389119043564

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Schneider Electric

SCHZB5AZ905

Harmony clé de serrage de cabochon pour unité Ø22 mm

Non géré en stock
A commander

16.25 € HT 19.50 € TTC

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Bouton-poussoir double touche lumineux complet
  • Nom abrégé d'appareil : XB5
  • Matériau de la collerette : Plastique
  • Matière de l'embase de fixation : Plastique
  • Diamètre de fixation : 22 mm
  • Forme de la tête de l'unité de signalisation : Rectangulaire
  • Type d'unité de commande : Rappel à ressort
  • Profil du dispositif de commande : 1 bouton affleurant - 1 bouton dépassant - 1 témoin central
  • Description des opérateurs : I' vert - 'O' rouge
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1 / Bornes à ressort : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Bornes à ressort : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Source lumineuse : LED protégée
  • Culot de lampe : DEL integral
  • [us] tension d'alimentation : 230...240 V AC, 50/60 Hz
Caractéristiques complémentaires :
  • Hauteur : 50 mm
  • Largeur : 30 mm
  • Profondeur : 59 mm

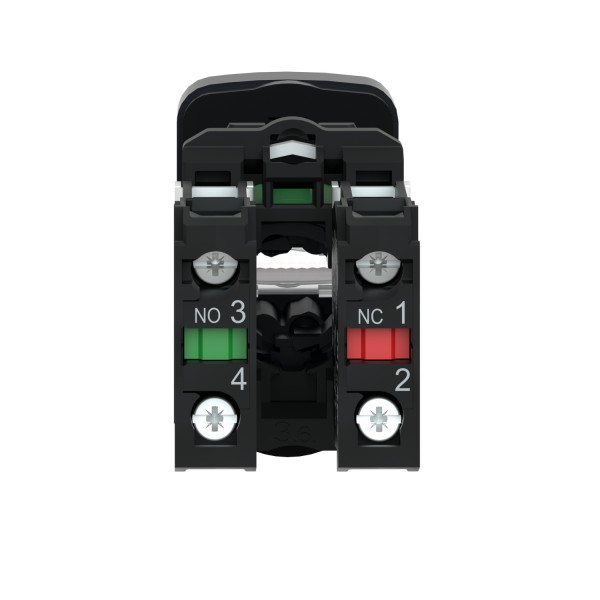

  • Description des bornes iso n°1 : (11-12)NC / (13-14)NO
  • Masse du produit : 0.066 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Couleur du marquage : Marquage noir avec capsule blanche / Marquage blanc avec capsules verte, rouge ou noires
  • Profil de l'unité de commande : Vert affleurant, blanc I / Rouge dépassant, blanc O
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.5 N (état électrique modifié par ''O'') / 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Couleur de la source lumineuse : Jaune
  • Limites de la tension d'alimentation : 195...264 V AC
  • Consommation électrique : 14 mA
  • Durée de vie : 100000 an à la tension nominale et à 25 °C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
Référence : SCHXB5AW73731M5 (Schneider-Electric)

Ancien produit : Telemecanique XB5AW73731M5

Produits de la même catégorie

Schneider Electric

SCHXB4BD21

Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F

5,0 (1)

En stock
36 produit(s) disponible(s)

12.68 € HT 15.22 € TTC

Schneider Electric

SCHXB4BD33

Harmony bouton tournant noir Ø22 à manette - 3 positions - 2F

En stock
61 produit(s) disponible(s)

15.57 € HT 18.68 € TTC

Schneider Electric

SCHXB5AD21

Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F

5,0 (1)

En stock
29 produit(s) disponible(s)

8.29 € HT 9.95 € TTC

Schneider Electric

SCHXB4BD25

Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1O+1F

En stock
2 produit(s) disponible(s)

8.75 € HT 10.50 € TTC

Legrand

LEG022902

Bloc de Contact Legrand Osmoz pour Tête Non Lumineuse NO Raccordement à Vis

En stock
18 produit(s) disponible(s)

3.84 € HT 4.61 € TTC

Schneider Electric

SCHXB5AD33

Harmony bouton tournant noir Ø22 - àmanette - 3 positions - 2F

En stock
25 produit(s) disponible(s)

11.98 € HT 14.38 € TTC

Legrand

LEG022901

Bloc pour Tête Non Lumineuse NF Raccordement à Vis Osmoz Legrand

En stock
11 produit(s) disponible(s)

3.61 € HT 4.33 € TTC

Schneider Electric

SCHXB4BG41

Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 2 positions - 1F

En stock
7 produit(s) disponible(s)

35.38 € HT 42.46 € TTC

Schneider Electric

SCHZB5AD2

Harmony tête de bouton tournant - 2 positions - Ø22 - noir

En stock
10 produit(s) disponible(s)

7.40 € HT 8.88 € TTC

Schneider Electric

SCHZB4BD3

Harmony tête de bouton tournant - 3 positions - Ø22 - noir

En stock
10 produit(s) disponible(s)

4.58 € HT 5.50 € TTC

Schneider Electric

SCHXB5AD25

Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1O+1F

En stock
54 produit(s) disponible(s)

15.43 € HT 18.52 € TTC

Schneider Electric

SCHZB5AD3

Harmony tête de bouton tournant - 3 positions - Ø22 - noir

En stock
2 produit(s) disponible(s)

8.26 € HT 9.91 € TTC

Legrand

LEG023923

Bouton Tournant Noir à Manette Osmoz Legrand – Non Lumineux – IP69 - 3 Positions Fixes 45°

En stock
7 produit(s) disponible(s)

12.79 € HT 15.35 € TTC

Schneider Electric

SCH9001KA1

Schneider Electric Harmony 9001K - bloc contact pour bouton - Ø30 - 1OF bornes protégées

En stock
2 produit(s) disponible(s)

13.11 € HT 15.73 € TTC

Schneider Electric

SCHZB4BG4

Harmony tête de bt-tournant à clé - 2 positions - Ø22 - noir - Ronis 455

En stock
15 produit(s) disponible(s)

29.66 € HT 35.59 € TTC

Schneider Electric

SCHZBY2185

Porte-Etiquette Harmony Schneider Electric - ø22 mm - 30 x 40 mm - Etiquette "AUTO-O-MAIN" Blanc/Noir 8x27

En stock
30 produit(s) disponible(s)

1.57 € HT 1.88 € TTC

Ils ont aussi acheté...

Schneider Electric

SCHLC1D18P7

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 230 V Ca

5,0 (1)

En stock
46 produit(s) disponible(s)

23.29 € HT 27.95 € TTC

CBP01272067

Fil électrique souple HO7V-K 1,5mm² noir couronne de 100m

4,7 (3)

En stock
4700 mètre(s) disponible(s)

0.22 € HT 0.26 € TTC

Soit un total de 22.00 € HT Soit un total de 26.00 € TTC

Prix au mètre

-30%

Legrand

LEG406881

Disjoncteur legrand dnx³ 4500 6ka - auto/vis - 1p+n 230v~ 10a - courbe C

Rupture temporaire
A commander

11.37 € HT 13.64 € TTC

7.92 € HT 9.50 € TTC

Schneider Electric

SCHVCF1

interrupteur sectionneur VCF 3P 690 V 32 A poignée rouge cadenassable

En stock
1 produit(s) disponible(s)

34.71 € HT 41.65 € TTC

-17%

Schneider Electric

SCHNU200218

Plaque de Finition Blanche 1 Poste Unica Studio Schneider

Rupture temporaire
A commander

1.34 € HT 1.61 € TTC

1.11 € HT 1.33 € TTC

Schneider Electric

SCHNU7002C

Support de Fixation Zamak 2 Modules avec Protection de Chantier Unica Schneider

En stock
76 produit(s) disponible(s)

1.08 € HT 1.30 € TTC

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Rouge-vert
Adapté à l'éclairage Oui
Nombre de postes de commande 2,0
À rappel Oui
Type de bouton Haut
Couleur de bague frontale Noir
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip66
Matériau de la bague frontale Plastique
Avec bague frontale Oui
Type de lentille Rectangulaire
Tension d'alimentation de la lampe 240,0 V
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à ouverture 1,0
Nombre de contacts en tant que contacts à fermeture 1,0
Degré de protection (nema) 4x
Nombre de contacts en tant qu'inverseurs 0,0
