Centrale de mesure

La lecture des données de la centrale de mesure

La lecture s’effectue sur un écran LCD à 8 chiffres. Cet écran LCD rétro-éclairé possède aussi une interface de communication Modbus RS485 pour le transfert des données. La sortie Modbus peut être connectée à une large gamme d'enregistreurs de données, et de unités d'acquisition de données à distance.
Les meilleurs références disposent d’une mémoire intégrée pour sauvegarder des événements.

Les alarmes

Certains produits peuvent bénéficier d’une sortie de relais d’alarme. Ces alarmes sont alors programmables pour toutes les fonctions. Ils peuvent également être équipés de sorties pour une commande d'appareillages, de report d'alarme et de report d'impulsion.

Analyser les harmoniques

L’analyse des harmoniques s’effectue sur des rangs différents selon les références. Legrand propose une centrale de mesure analysant jusqu’au rang 25 par exemple, et un autre produit de la même marque va jusqu’au rang 50.
Il peut s’agir d’harmoniques de :

• tension
• courant
• creux de tensions
• surtensions
• interruption
• variation rapide de tension
• papillonement (flickers)

Montage d’une centrale de mesure et modules optionnels

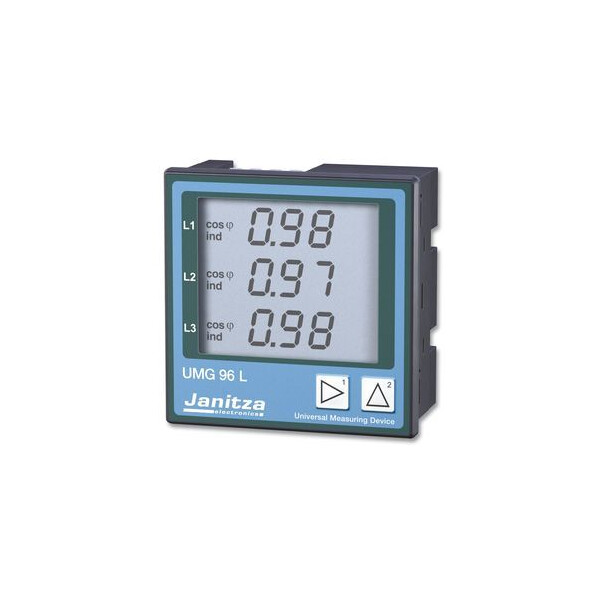

Outre le montage sur rail, certaines références peuvent se monter sur porte ou plastron plein. Elles peuvent généralement recevoir des modules optionnels, parfois 2, parfois 4. Il s’agit de module :

• de communication RS485 avec une liaison en Modbus, avec commande et surveillance à distance.
• de température, où vous pouvez raccorder jusqu’à 2 sondes
• 2 entrées/2 sorties
• de mémorisation, certaines références gardant les puissance actives et réactives sur 2 mois, les dernières alarmes et les valeur moyennes de tensions et fréquences sur 2 mois également
