Disjoncteur C120N 2P 100 A, courbe C, 10 kA
257.49 € HT 308.99 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 23-28 jours Délai estimatif
Réception à venir le 13/02/2025 + 49 pièces
Jusqu'à 617 points de fidélité en achetant ce produit
Schneider Electric
SCH19091
Schneider Electric 4 Bornes Repart 3X16Mm2
Non géré en stock
A commander
212.23 € HT 254.68 € TTC
Schneider Electric
SCH19096
Acti9 - lot de 3 connecteurs - accessoire pour disjoncteur < 160a
Non géré en stock
A commander
150.93 € HT 181.12 € TTC
Schneider Electric
SCH27145
Schneider Electric Jeu 4 Access.Verrou. Nc100/C120
Non géré en stock
A commander
23.88 € HT 28.66 € TTC
Schneider Electric
SCHA9N18563
Bloc différentiel Vigi C120 2P 30 mA instantané type AC
Non géré en stock
A commander
648.49 € HT 778.19 € TTC
Schneider Electric
SCHA9N18564

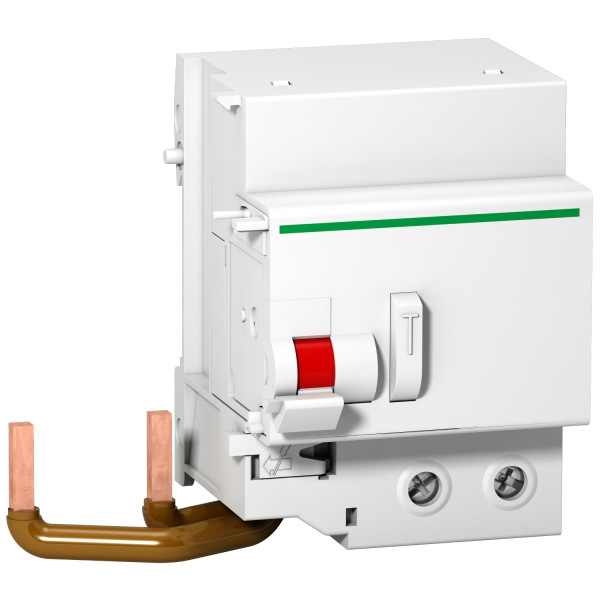

Bloc différentiel Vigi C120 2P 300 mA instantané type AC
Non géré en stock
A commander
323.53 € HT 388.24 € TTC
Schneider Electric
SCHA9N26500
Déclencheur MSU à seuil de tension 220 à 240 V CA
Non géré en stock
A commander
74.59 € HT 89.51 € TTC
Schneider Electric
SCHA9N26899
Prodis, contact auxiliaire OF+SD24 interface avec SmartLink
Non géré en stock
A commander
56.80 € HT 68.16 € TTC
Schneider Electric
SCHA9N26904
C60 c120 of 1oc 100ma to 6a, ac-dc
Non géré en stock
A commander
25.45 € HT 30.54 € TTC
Schneider Electric
SCHA9N26907
C60 c120 sd 1oc 100ma to 6a, ac-dc
En stock
2 produit(s) disponible(s)
36.17 € HT 43.40 € TTC
Schneider Electric
SCHA9N26909
Double contact ou signal-défaut Acti9 C60 & C120, SD+OF 2OC, 100mA - 6A, AC/DC, connection bas/haut
Offre limitée
10 produit(s) disponible(s)
48.28 € HT 57.94 € TTC
29.08 € HT 34.90 € TTC
Schneider Electric
SCHA9N26914
C60 c120 of bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
53.30 € HT 63.96 € TTC
Schneider Electric
SCHA9N26917
C60 c120 sd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
56.01 € HT 67.21 € TTC
Schneider Electric
SCHA9N26946
Déclencheur Voltmétrique MX avec Contact OF 110 à 415 Vca C120 DT40 C60 Schneider
En stock
3 produit(s) disponible(s)
28.84 € HT 34.61 € TTC
Schneider Electric
SCHA9N26947
Déclencheur à émission de tension MX + OF 48VCA-CC 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
86.75 € HT 104.10 € TTC
Schneider Electric
SCHA9N26948
Déclencheur à émission de tension MX + OF 12…24VCA-CC 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
69.35 € HT 83.22 € TTC
Schneider Electric
SCHA9N26960
Déclencheur à Minimum de Tension Acti9 Schneider 230 VCA – 3A 415 VCA – 6 A 240 VCA
En stock
2 produit(s) disponible(s)
42.11 € HT 50.53 € TTC
Schneider Electric
SCHA9N26961

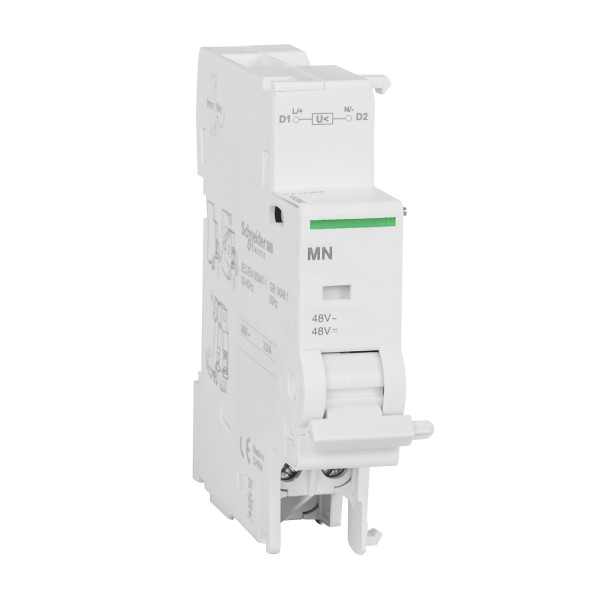

Déclencheur à minimum de tension MN 48VCA-CC 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
94.61 € HT 113.53 € TTC
Schneider Electric
SCHA9N26963
Déclencheur à minimum de tension retardé MNS 230VCA 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
120.72 € HT 144.86 € TTC
Schneider Electric
SCHA9N26969
Déclencheur pour BP à ouverture MNx 230VCA 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
84.21 € HT 101.05 € TTC
Schneider Electric
SCHA9N27062
Intercalaire largeur 1 pas de 9mm
Non géré en stock
A commander
6.80 € HT 8.16 € TTC
Description

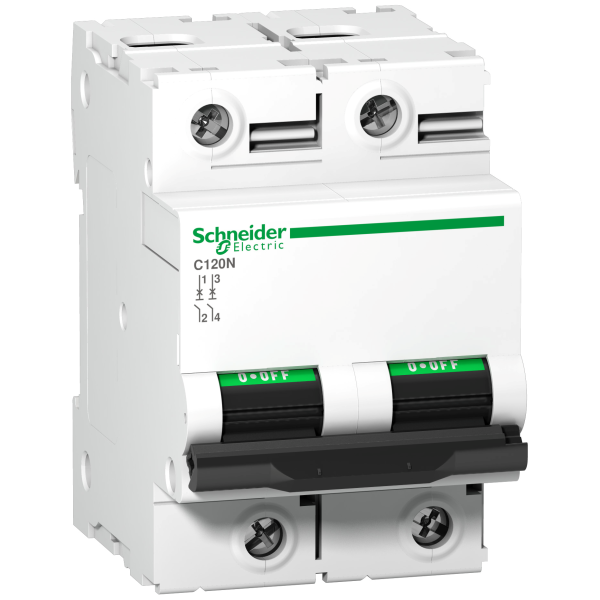

Disjoncteur C120N 2P 100 A, courbe C, 10 kA par Schneider Electric
Le disjoncteur C120N 2P 100 A de Schneider Electric est un dispositif de protection essentiel pour les installations électriques industrielles et commerciales. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est doté d'une courbe de déclenchement de type C, adaptée aux circuits avec des charges inductives modérées. Avec une capacité de coupure de 10 kA, il assure une protection efficace même dans des conditions de court-circuit sévères. Ce modèle à deux pôles est idéal pour les applications nécessitant une protection bipolaire, garantissant la sécurité et la continuité de service.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Courbe de déclenchement de type C pour les charges inductives modérées
- Capacité de coupure élevée de 10 kA
- Conception bipolaire pour une protection complète
- Marque reconnue pour sa qualité et sa fiabilité
Caractéristiques du Produit :
- Type de produit : Disjoncteur
- Nombre de pôles : 2
- Courant nominal : 100 A
- Courbe de déclenchement : C
- Capacité de coupure : 10 kA
- Marque : Schneider Electric
Utilisation :
Pour utiliser le disjoncteur C120N 2P 100 A, suivez ces étapes :
- Assurez-vous que l'installation électrique est hors tension avant toute manipulation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Remettez l'alimentation sous tension et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur C120N 2P 100 A, suivez ces recommandations :
- Effectuez des vérifications régulières pour vous assurer que les connexions restent sécurisées.
- Testez périodiquement le disjoncteur pour vérifier son bon fonctionnement.
- Utilisez des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
- Consultez un électricien qualifié pour toute installation ou réparation complexe.
- Respectez les normes et réglementations locales en matière d'installation électrique.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 100,0 A |
| Tension assignée (ue) | 415,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 50,0 mm² |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de raccordement cable souple | 1,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
