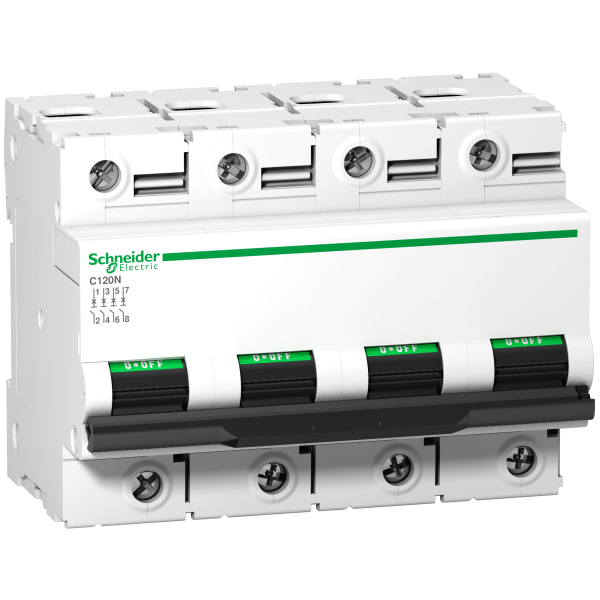

Disjoncteur C120N 4P 63 A, courbe D, 10 kA
490.40 € HT 588.48 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1176 points de fidélité en achetant ce produit
Description
Disjoncteur C120N 4P 63 A, courbe D, 10 kA par Schneider Electric
Le disjoncteur C120N 4P 63 A, courbe D, 10 kA de Schneider Electric est un dispositif de protection électrique conçu pour les installations industrielles et commerciales. Ce disjoncteur modulaire offre une protection fiable contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des équipements et des personnes. Grâce à sa courbe de déclenchement de type D, il est particulièrement adapté aux circuits avec des charges inductives élevées, telles que les moteurs et les transformateurs. Ce produit est conforme aux normes internationales et est facile à installer grâce à son design compact et modulaire.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits.
- Adapté aux charges inductives élevées grâce à la courbe de déclenchement de type D.
- Conforme aux normes internationales pour une utilisation en toute sécurité.
- Design compact et modulaire pour une installation facile.
- Marque de confiance Schneider Electric, reconnue pour sa qualité et sa durabilité.
Caractéristiques du Produit :
Caractéristiques techniques
- Nombre de pôles : 4
- Courant nominal : 63 A
- Courbe de déclenchement : D
- Capacité de coupure : 10 kA
- Tension nominale : 400 V AC
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Conformité aux normes : IEC/EN 60947-2
- Dimensions (H x L x P) : 130 x 70 x 86 mm
- Poids : 1.2 kg
Utilisation :
Pour utiliser le disjoncteur C120N 4P 63 A, courbe D, 10 kA, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur C120N 4P 63 A, courbe D, 10 kA, suivez ces recommandations :
- Effectuez des vérifications régulières pour vous assurer que les connexions sont toujours sécurisées et que le disjoncteur fonctionne correctement.
- Utilisez des équipements de protection individuelle (EPI) appropriés lors de l'installation et de la maintenance.
- Consultez un électricien qualifié pour toute installation ou réparation complexe.
- Évitez de surcharger les circuits protégés par le disjoncteur pour prévenir les déclenchements intempestifs.
- Gardez le tableau électrique propre et bien ventilé pour éviter les surchauffes.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 63,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 6,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 50,0 mm² |
| Section de raccordement cable rigide | 50 mm² |
| Section de raccordement cable souple | 35,0 mm² |
| Section de raccordement cable souple | 35 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
