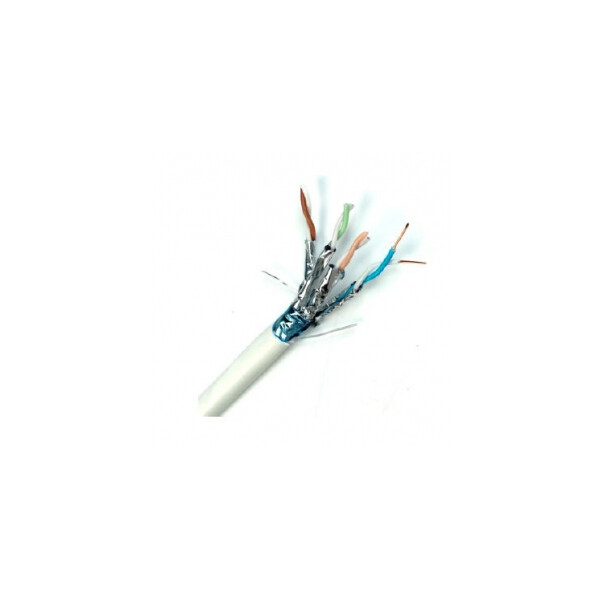

Câble ACOHOME MTV 4P LSOH - TV Numérique - Couronne de 100m - Acome

Description

Câble ACOHOME MTV 4P LSOH - TV Numérique - Couronne de 100m

Applications :

• Réseaux de communication pour les bâtiments résidentiels
• Services simultanés des applications multimédias sur les prises RJ45 du logement :
  • Téléphonie + ADSL
  • Ethernet 100 Mbits
  • TV numérique (CATV, TNT)
• Ethernet 1000 Mbits (nouvelles box)
• Longueur maximale de câblage préconisée : 45m
• A associer au Kit MULTI'IZI (référence AR500A) pour vous offrir une solution multiservices Internet, TV,  (TNT, Satellite, Numéricâble, …), Téléphone sur la même prise

Normes / Directives :

• Câblage résidentiel : Guide UTE C 90483
• Installation : NF C 15-100 / UTE C 15-900 / EN 50173-4
• Directives Européenne : RoHS (2002/95/EC)

Comportement au feu :

• Non propagateur de la flamme : NF C 32-070 2.1 (C2) / IEC 60332-1
• Faible opacité des fumées : IEC 61034-2 / EN 61034-2
• Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
• Faible toxicité : IEC 60754-1 / EN 50267-2-1

Caractéristiques générales :

• Désignation produit : ACOHOME MTV 4P LSOH
• Couleur : ivoire
• Diamètre (mm) : 7,80
• Poids (kg/km) : 60
• Pouvoir calorifique supérieur (PCS) :
  • 630MJ/Km
  • 0,175 KWh/m
• Tension max de pose (N) : 100
• Description :
  • Ame cuivre 23AWG
  • Isolant Peø 1.47 mm
  • Gaine LSOH
  • Ecran Alu/polyester sur chaque paire
  • Blindage général : écran Alu/polyester + fil de continuité
  • Couleur des paires :
    • Bleu + Blanc/Bleu
    • Orange + Blanc/Orange
    • Vert + Blanc/Vert
    • Marron + Blanc/Marron
  • ??Rayon de courbure :
    • Dynamique (à la pose) : ≥40 mm
    • Statique (posé) : ≥20 mm
  • Plage de température :
    • En service : de - 20°C à + 60°C
    • A l'installation : de 0°C à + 50 °C
    • Transport et stockage : de 0°C à + 50 °C
  • Résistance en boucle du conducteur : ≤ 146.4 ? / km
  • Déséquilibre de résistance : ≤ 2 %
  • Rigidité diélectrique (Courant continu) : 1kV pendant 1 minute = pas de claquage
  • Résistance d'isolement (500 V) : ≥ 5000 M? . km
  • Déséquilibre de capacité (Réel-terre) : ≤ 1600 pF / km
  • Impédance caractéristique à 100 MHz : 100 ± 5 ?
  • Vitesse de propagation nomina : 78 %
  • Impédance de transfert à 30 MHz : ≤ 30 m? / m
