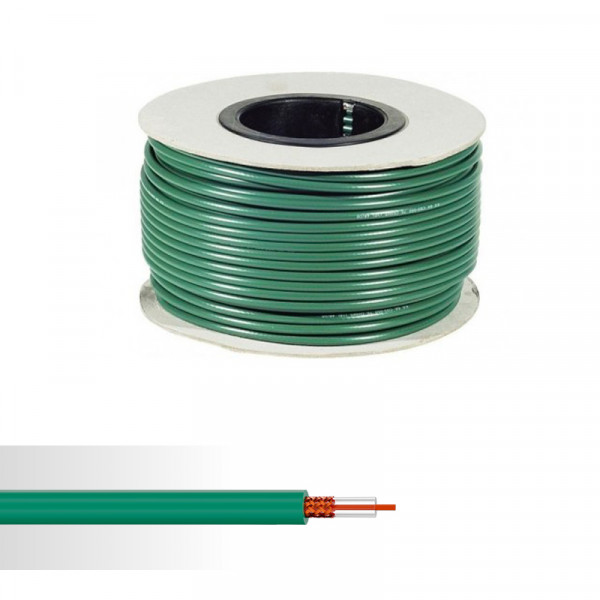

Câble Vidéo Coaxial Vert 75 Ohms KX6A CAE Axitronic – Couronne 100 m

Description

Câble Vidéo Coaxial CAE Axitronic

Ce câble vidéo coaxial KX6A, de la marque CAE Axitronic, est un conducteur utilisé dans la transmission des flux vidéo. Il sert à la liaison des circuits de caméra de surveillance ou de distribution de télévision. Ce conducteur est doté d’une âme en cuivre nu multibrins apte à faire circuler des vidéos avec une fréquence de transmission de 200 MHz. Ce câble possède une impédance de 75 ohms. Il est doté d’un blindage en tresse d’acier et d’une gaine en PVC de couleur verte pour assurer la résistance électrique de son âme. Ce fil est livré en couronne de 100 m.

Les + du produit :

• Utilisation fixe ou mobile
• Très faible atténuation

Applications :

• Transmissions hautes fréquences pour les circuits de distribution TV et les circuits vidéos et télésurveillances.
• Installation Câblage en pose fixe dans les environnements tertiaires, industriels et résidentiels.
• Normes NF C 90-550 : Non propagateur de la flamme : NF C 32-070 2.1 C2 et IEC 60332-1. RoHS : directive européenne 2011/65/UE.
• Information complémentaire Connecteurs compatibles : BNC ou TNC

Caractéristiques générales :

• Marque : CAE Axitronic
• Gamme : KX6A
• Référence : CAE750049
• Diamètre extérieur : 3,70 mm
• Conditionnement : Couronne de 100 m

Caractéristiques du produit :

• Âme cuivre nu multibrins (7 x Ø 0,20 mm)
• Isolation polyéthylène plein : Ø 3,70 mm
• Blindage général tresse en aluminium cuivré (16 x 6 x 0,16 mm) taux de recouvrement : 85%
• Gaine externe PVC vert Tension d'essai 1500V DC pendant 1 mn
• Capacité nominale à 800 Hz maximum 68 pF/m
• Impédance nominale (ohm) 75 +/- 3 à 200 MHz
• Vitesse nominale de propagation 66%
• Plage de température de - 20° C à + 70° C
• Rayon de courbure mobile : 10 x Ø - fixe : 5 x Ø
• Marquage KX6A ROHS IEC 60332-1
• Ø gaine extérieure approx. (mm) 6,2
• Résistance linéique à 20°C (ohm/km) <= 85 ohm/km
