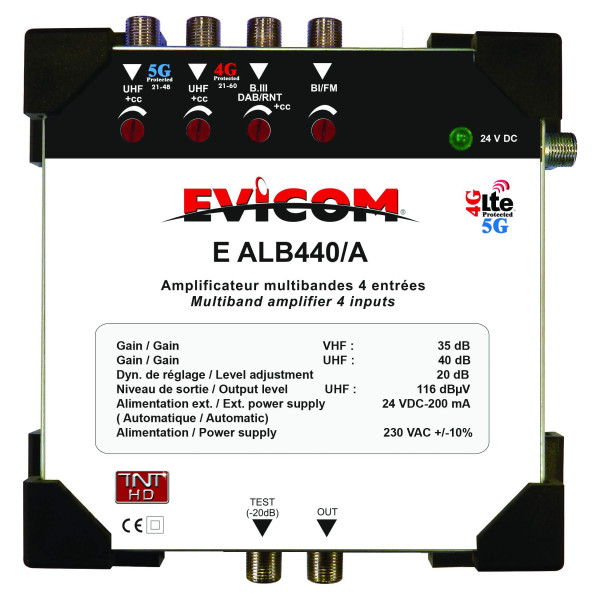

Centrale multibandes 4 entrées Evicom EALB440/A

Description

Centrale Multibande 4 Entrées Evicom

Cette centrale multibande, de la marque Evicom, est un dispositif électrique servant à recevoir les différents signaux de télévisions et de les répartir vers tous les connecteurs du local. Elle est équipée de 4 entrées capables de recevoir les bandes UHF en 5 G, UHF en 4 G, bande III et bande I/FM. Cette centrale permet également d’amplifier les signaux reçus de façon séparée grâce à des filtres intégrés. Elle est alimentée sous secteur de 24 V, avec une intensité de 1 A. Ce dispositif est doté d’une sortie pour accéder à tous les signaux avec un niveau de 120 dBµV. Elle est indispensable pour la répartition de la télévision dans les résidences collectives. Cet amplificateur a été conçu pour la réalisation de petites et moyennes collectives. Il est fortement conseillé d’utiliser des filtres multicanaux en amont, de manière à égaliser les signaux en entrée, et à rejeter les canaux perturbateurs.

Les + du produit :

• Dotée d’un témoin lumineux de fonctionnement
• Livrée avec le module d’alimentation

Désignation :

Centrale multibandes Evicom - EALB440/A

Fonctions :

• Amplication UHF / VHF séparée afin d’éviter les problèmes d’intermodulation d’ordre 2.
• Filtre LTE (5G) intégré sur l’entrée UHF 1(21-48).
• Filtre LTE (4G) intégré sur l’entrée UHF 2 (21-60).
• Connectique F.
• Réglage de gain par potentiomètre tripiste75 ohms.
• Télé-alimentation 24 volts automatique pour préamplificateurs sur les entrées B.III (DAB-RNT) et UHF (200 mA max.).
• Témoin lumineux de fonctionnement.
• Boîtier zammac.
• Alimentation 24 VDC 1.0 A livrée

Caractéristiques techniques :

• Entrée 1 : UHF (21-48)
• Entrée 2 : UHF (21-60)
• Entrée 3 : B.III - DAB - RNT
• Entrée 4 : B.I-II
• Gain B.I-II (dB)  : 34
• Gain B.III (dB) : 35
• Gain UHF 1 ( 5G ) (dB) : 41
• Gain UHF 2 ( 4G ) (dB) : 41

Niveau de sortie :

• VHF ( dBμV) : 116
• UHF (dBμV) : 116
• Prise test (dB) : -20
• Facteur de bruit UHF (dB) : 6.0
• Facteur de bruit VHF (dB) : 8.0
• Téléalimentation 24 Volts : 200 mA
• Témoin lumineux : OUI
• Dyn.réglage : 20 dB
• Linéarité : +/- 1 dB
• Impédance : 75 Ohms
• Alimentation : 230 VAC +/- 10%
• Consommation : 83 mA
• Dimensions : 155 * 155 * 55
