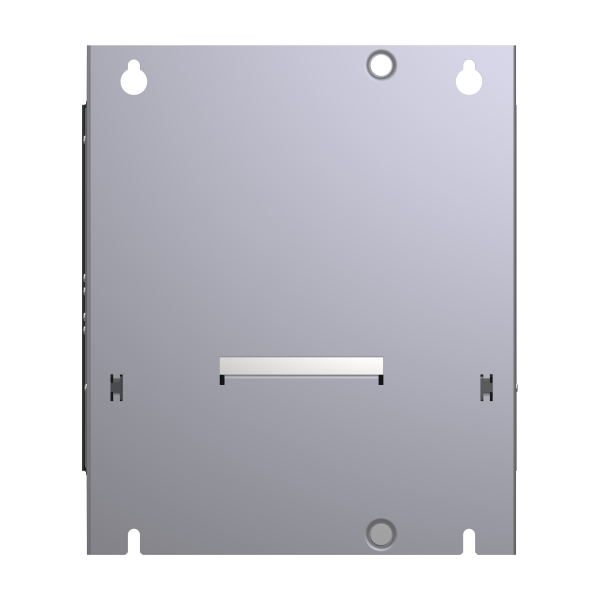

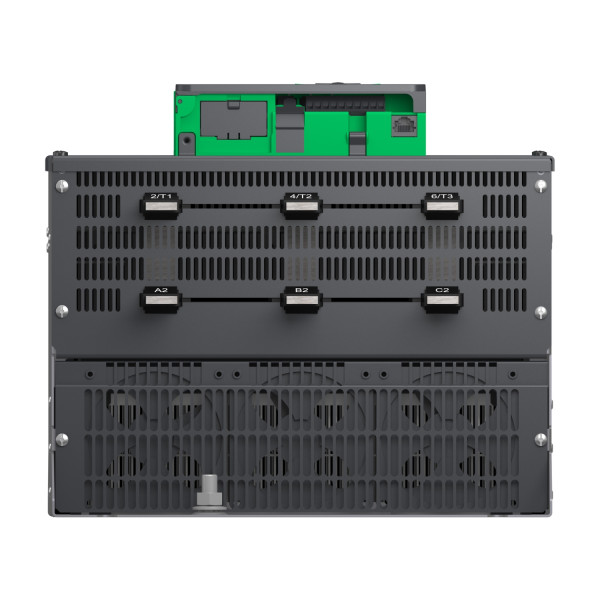

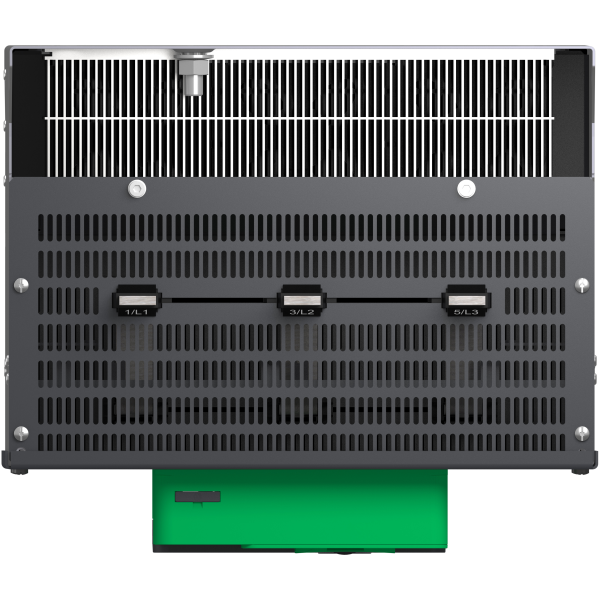

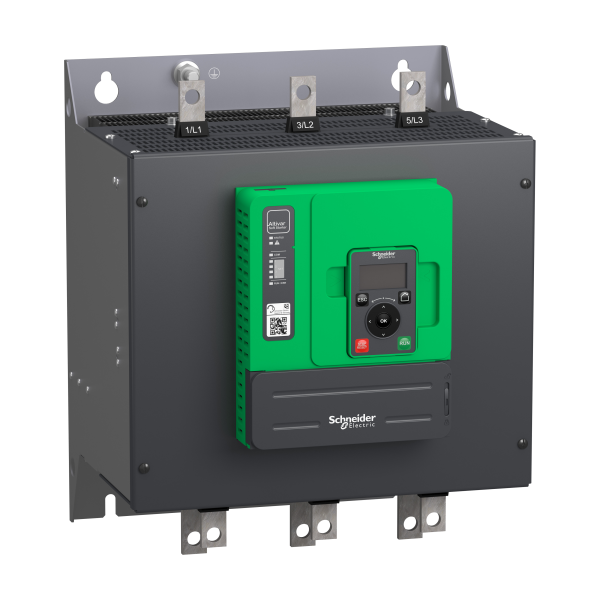

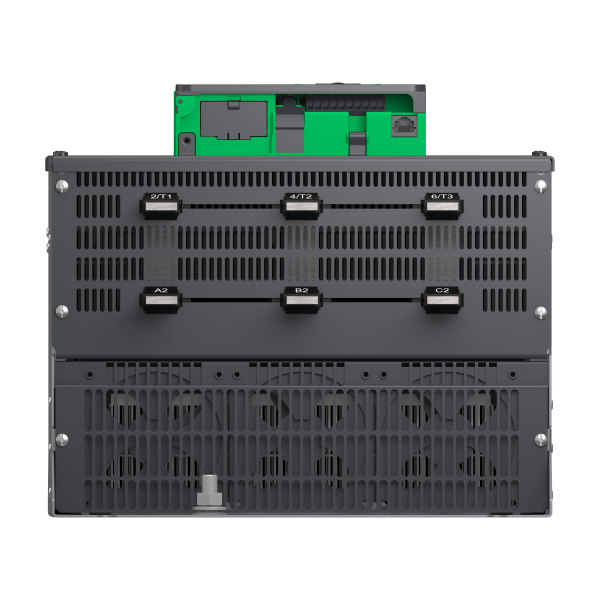

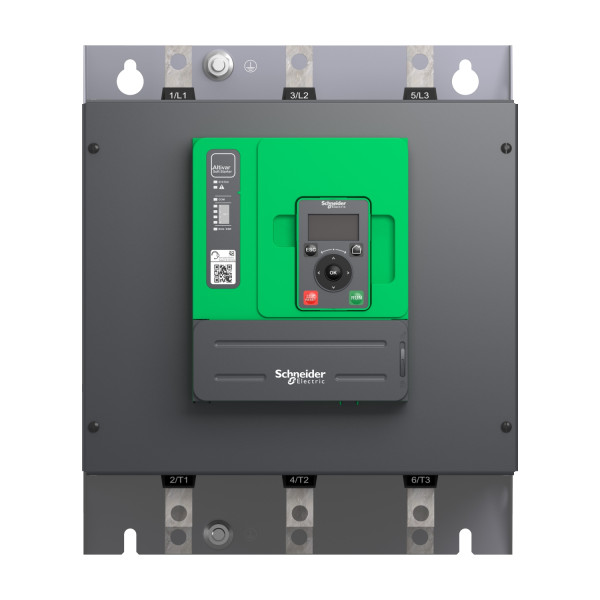

Démarreur progressif - Altivar soft starter ats480 - 250a - 208v à 690v
2986.04 € HT 3583.25 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 7166 points de fidélité en achetant ce produit
Description
Démarreur progressif - Altivar soft starter ats480 - 250a - 208v à 690v
Caractéristiques principales
Gamme de produit Altivar Soft Starter ATS480
Type de produit ou équipement Démarreur progressif
Destination du produit Moteurs asynchrones
Application spécifique du produit Process et infrastructures
Nom de l'appareil ATS480
Nombre de phases réseau 3 phases
Catégorie d'emploi
- AC-3A
- AC-53A
Tension d'alimentation 208 à 690 V - 15...10 %
Fréquence d'alimentation 50...60 Hz - 20...20 %
[Ie] courant assigné d'emploi Normal duty: 250,0 A (à <40 °C)
Rated current in heavy duty 210,0 A at 40 °C pour heavy duty
Torque control Vrai
Degré de protection (IP) IP00
Puissance moteur kW
- 75,0 kW à 230 V dans la ligne d'alimentation du moteur surcharge faible
- 55,0 kW à 230 V dans la ligne d'alimentation du moteur surcharge importante
- 132,0 kW à 400 V dans la ligne d'alimentation du moteur surcharge faible
- 110,0 kW à 400 V dans la ligne d'alimentation du moteur surcharge importante
- 132,0 kW à 440 V dans la ligne d'alimentation du moteur surcharge faible
- 110,0 kW à 440 V dans la ligne d'alimentation du moteur surcharge importante
- 160,0 kW à 500 V dans la ligne d'alimentation du moteur surcharge faible
- 132,0 kW à 500 V dans la ligne d'alimentation du moteur surcharge importante
- 160,0 kW à 525 V dans la ligne d'alimentation du moteur surcharge faible
- 132,0 kW à 525 V dans la ligne d'alimentation du moteur surcharge importante
- 220,0 kW à 660 V dans la ligne d'alimentation du moteur surcharge faible
- 160,0 kW à 660 V dans la ligne d'alimentation du moteur surcharge importante
- 250,0 kW à 690 V dans la ligne d'alimentation du moteur surcharge faible
- 200,0 kW à 690 V dans la ligne d'alimentation du moteur surcharge importante
- 132,0 kW à 230 V aux bornes en triangle du moteur surcharge faible
- 110,0 kW à 230 V aux bornes en triangle du moteur surcharge importante
- 220,0 kW à 400 V aux bornes en triangle du moteur surcharge faible
- 160,0 kW à 400 V aux bornes en triangle du moteur surcharge importante
Puissance moteur hp
- 75,0 hp à 208 V surcharge faible
- 60,0 hp à 208 V surcharge importante
- 100,0 hp à 230 V surcharge faible
- 75,0 hp à 230 V surcharge importante
- 200,0 hp à 460 V surcharge faible
- 150,0 hp à 460 V surcharge importante
- 250,0 hp à 575 V surcharge faible
- 200,0 hp à 575 V surcharge importante
Carte optionnelle
- Module de communication pour Profibus DP V1
- Module de communication pour Profinet
- Module de communication pour Modbus TCP/EtherNet/IP
- Module de communication pour CANopen daisy chain
- Module de communication pour CANopen Sub-D
- Module de communication pour CANopen open style
Caractéristiques techniques
| Fonction | Direction unique |
| Avec affichage | Non |
| Tension de fonctionnement nominale ue | 690,0 V |
| Tension de fonctionnement nominale ue | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690,0 V |
| Indice de protection (ip) | Ip00 |
| Classe de déclenchement | Autre |
| Courant de fonctionnement nominal ie 40 °c tu | 250,0 A |
| Puissance nominale de moteur triphasé, commutation standard, à 230 v | 75,0 kW |
| Puissance nominale de moteur triphasé, commutation standard, à 400 v | 132,0 kW |
| Puissance nominale de moteur triphasé, commutation étoile-triangle, à 230 v | 132,0 kW |
| Puissance nominale de moteur triphasé, commutation étoile-triangle, à 400 v | 220,0 kW |
| Température ambiante nominale sans déclassement | 40,0 °C |
| Protection intégrée contre les surcharges du moteur | Oui |
| Type de tension d'actionnement | Ac |
| Shunt interne | Non |
| Régulation du couple de rotation | Oui |
Documents et notices
