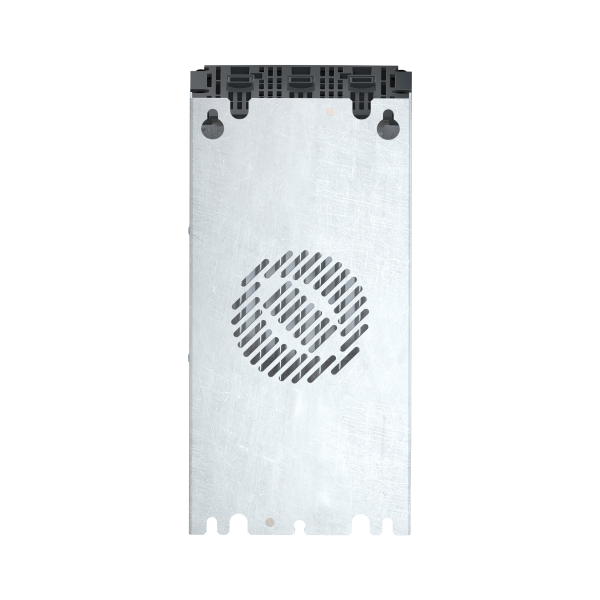

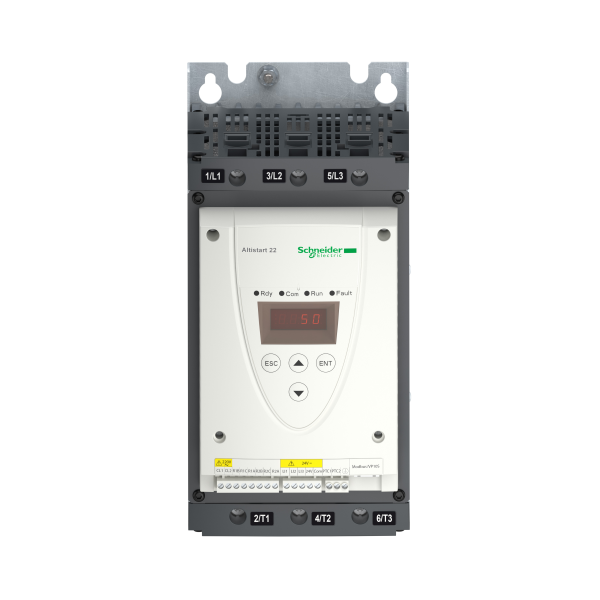

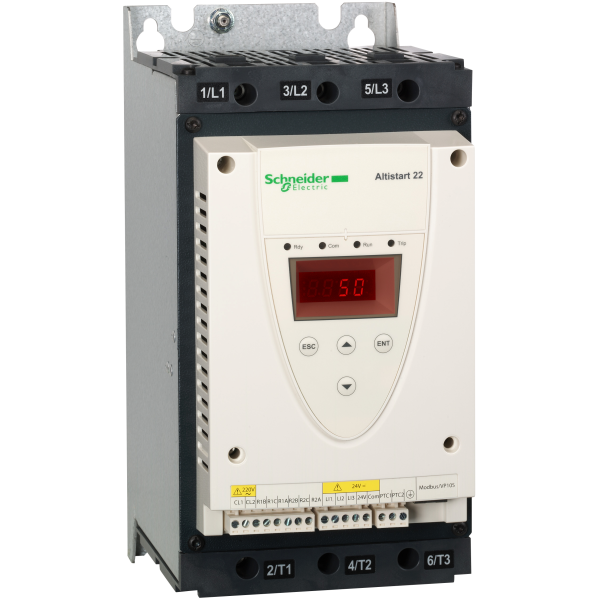

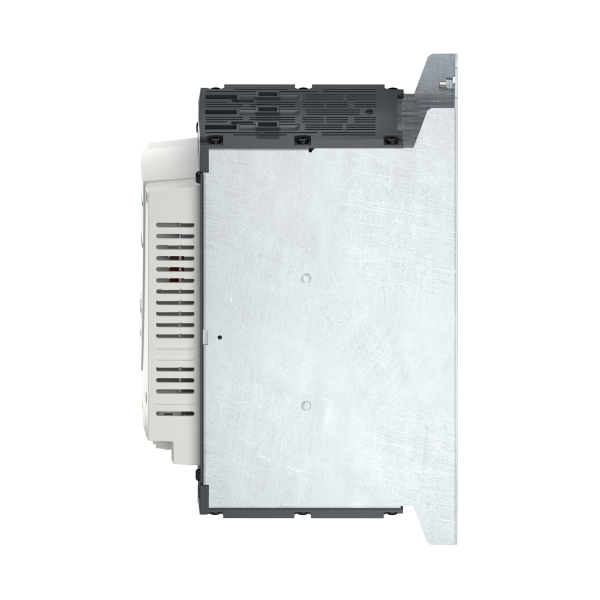

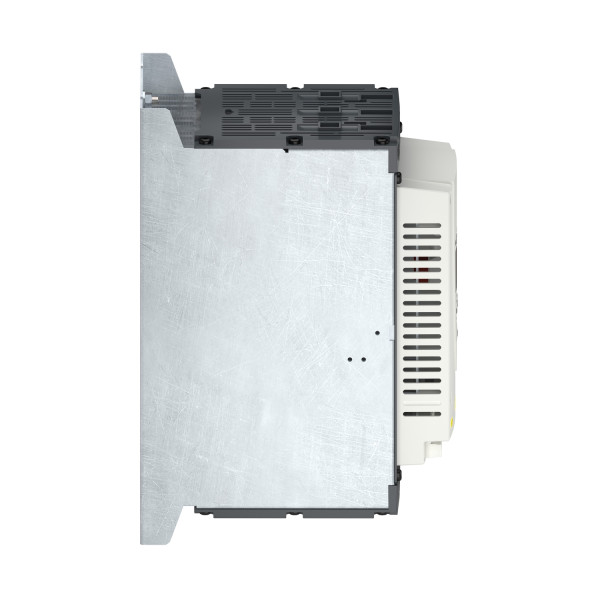

Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 75A 440V

Description

• Gamme de produits : Altistart 22
• Type de produit ou de composant : Démarreur progressif
• Destination du produit : Asynchronous motors
• Application spécifique du produit : Applications sévères et standard
• Nom de composant : ATS22
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 230...440 V (- 15...10 %)
• Puissance moteur kw : 37 kW à 400 V / 37 kW à 440 V / 18.5 kW à 230 V
• Courant de réglage de l'usine : 69 A
• Puissance dissipée en w : 63 W pour applications standard
• Catégorie d'emploi : AC-53A
• Type de démarrage : Démarrage avec contrôle de couple (courant limité à 3,5 In)
• Calibre du démarreur icl : 75 A (raccordement dans la ligne d'alimentation du moteur) pour applications standard
• Degré de protection ip : IP20

• Variante de construction : Avec dissipateur thermique
• Fonction disponible : Contournement interne
• Limites de la tension d'alimentation : 195...484 V
• Fréquence d'alimentation : 50...60 Hz (- 10...10 %)
• Fréquence du réseau : 45...66 Hz
• Appareil de branchement : Dans la ligne d'alimentation dumoteur / Aux bornes en triangle du moteur
• Tension circuit de commande : 220...230 V à 50/60 Hz
• Consommation du circuit de contrôle : 20 W
• Nombre sorties tor : 2
• Type de sortie tor : (R1)sorties de relais 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt, O/F / (R2)sorties de relais 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt, O/F
• Courant commuté minimum : Sorties de relais 100 mA à 12 V, DC
• Courant commuté maximum : Sorties de relais 5 A à 250 V, AC résistif charge, cos phi = 1 / Sorties de relais 5 A à 30 V, DC résistif charge, cos phi = 1 / Sorties de relais 2 A à 250 V, AC inductif charge, cos phi = 0,4, L/R = 20 ms / Sorties de relais 2 A à 30 V, DC inductif charge, L/R = 7 ms
• Nombre entrées tor : 3
• Type d'entrée tor : (LI1, LI2, LI3)logique 5 mA 4.3 kOhm
• Tension entrées tor : 24 V (<= 30 V)
• Logiqued'entrée numérique : (LI1, LI2, LI3)logique positive état 0 < 5 V et < 2 mA état 1 > 11 V et > 5 mA
• Courant de sortie : 0,4...1 Icl réglable
• Entrée de la sonde ptc : 750 Ohm
• Protocole du port communication : Modbus
• Type de connecteur : 1 RJ45
• Liaison informatique de communication : Série
• Interface physique : RS485 multipoint
• Vitesse de transmission : 4800, 9600 or 19200 bps
• Produit installé : 31
• Type de protection : Défaut de phase sur ligne / Thermal protection sur moteur / Thermal protection sur démarreur
• Marquage : CE
• Type de refroidissement : Convection forcée
• Position de montage : Vertical +/- 10 degree
• Hauteur : 295 mm
• Largeur : 145 mm
• Profondeur : 207 mm
• Masse du produit : 12 kg
