Photo(s) non contractuelle(s)

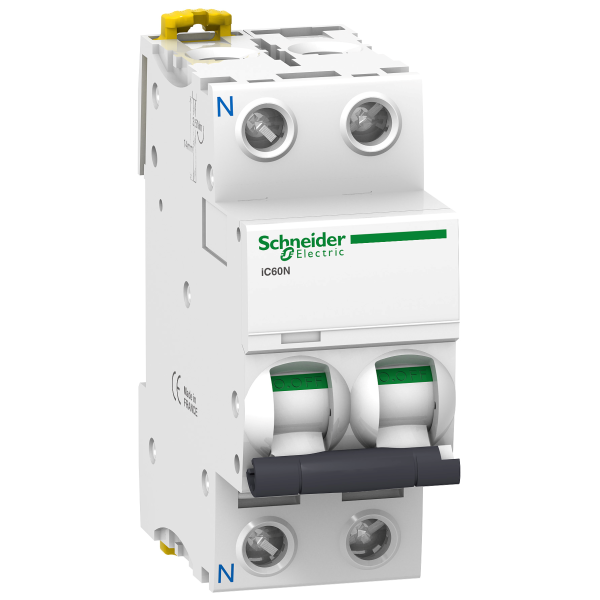

Disjoncteur 1 P+N 16 A Courbe C Acti9 iC60N Schneider
47.40 € HT 56.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 113 points de fidélité en achetant ce produit
Description
Disjoncteur 1 P+N 16 A Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un dispositif de commande permettant le contrôle de la circulation du courant sur un réseau. Il sert également à protéger le réseau contre les courts-circuits et les surcharges électriques. Ce dispositif possède un système de déclenchement magnétique et thermique pour assurer la détection de défaillance. Son déclencheur propose un seuil de déclenchement de 8 fois la valeur de son calibre, avec un pouvoir de coupure allant de 6 à 10 kA. Ce disjoncteur possède 2 pôles, phase et neutre, pouvant supporter un circuit de 16 A, avec une tension de 220 à 240 VCA. Il peut être associé directement avec le circuit de prise de courant électrique de l’habitat.
Les + du produit :
- Raccordement simple et rapide
- Compatible avec des câbles souples ou rigides
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F77616
- Côtes d'encombrement : 85 x 78,5 x 36 mm
- Poids : 0,25 kg
- Description des pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 220 à 240 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure :
- 6000 A Icn à 230 V CA
- 10 kA Icu à 220...240 V CA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Schneider Electric
SCH24189
Schneider Electric Disjoncteur Modulaire Multi 9 - C60N - 1 Pôle + N - 16 A - Courbe C
Indisponible
Produit abandonné
Schneider Electric
SCHLV429515
1 CACHE BORNES COURT 3P ACCESSOIRE DISJONCTEUR NSX100-250
Offre limitée
22 produit(s) disponible(s)
21.74 € HT 26.09 € TTC
10.75 € HT 12.90 € TTC
Schneider Electric
SCHA9F77610
Disjoncteur 1 P+N 10 A Courbe C Acti9 iC60N Schneider
Non géré en stock
A commander
47.40 € HT 56.88 € TTC
Schneider Electric
SCHA9F77332
Disjoncteur 3P 32 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
48.39 € HT 58.07 € TTC
Legrand
LEG406772
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 6A - Courbe C
5,0 (2)
En stock
55 produit(s) disponible(s)
13.63 € HT 16.36 € TTC
Schneider Electric
SCHXB4BV5B1
Harmony voyant rond Ø22 - IP66 - blanc - LED intégrée - 400Vac
Non géré en stock
A commander
31.09 € HT 37.31 € TTC
Schneider Electric
SCHA9F74601
Disjoncteur 1P+N 1A Courbe C Acti9 iC60N Schneider
Non géré en stock
A commander
75.72 € HT 90.86 € TTC
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
