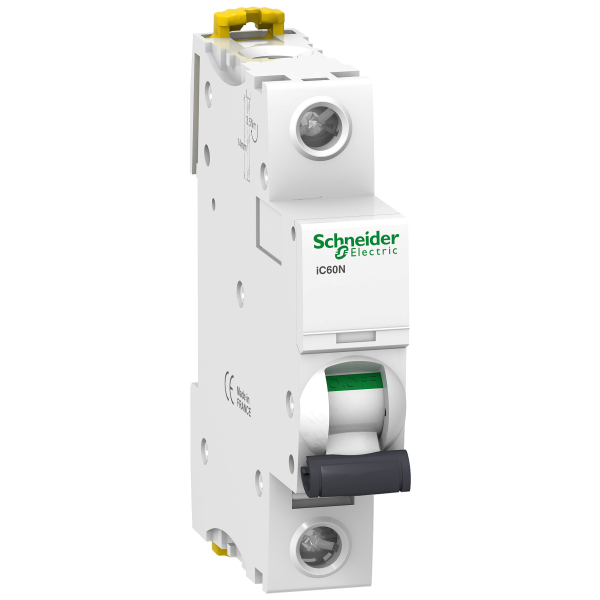

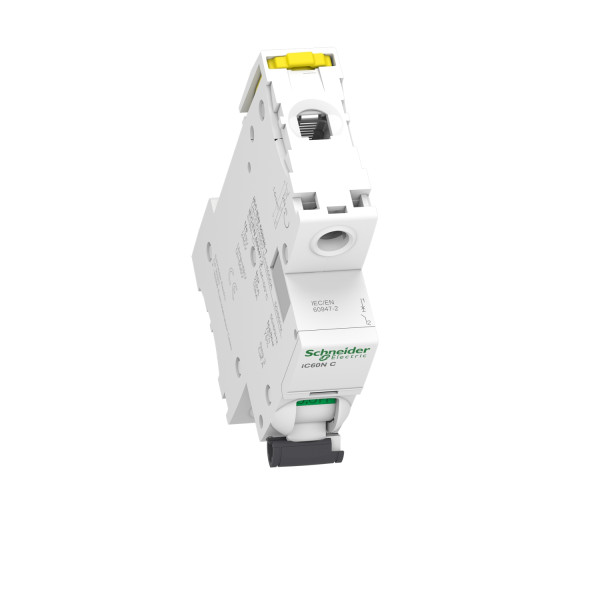

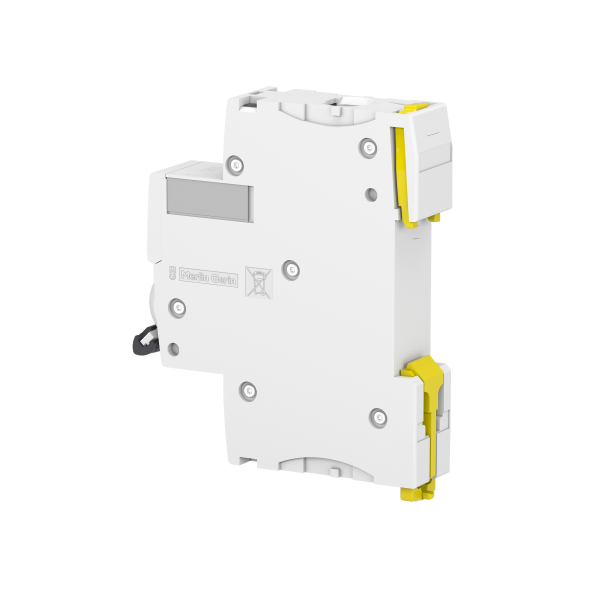

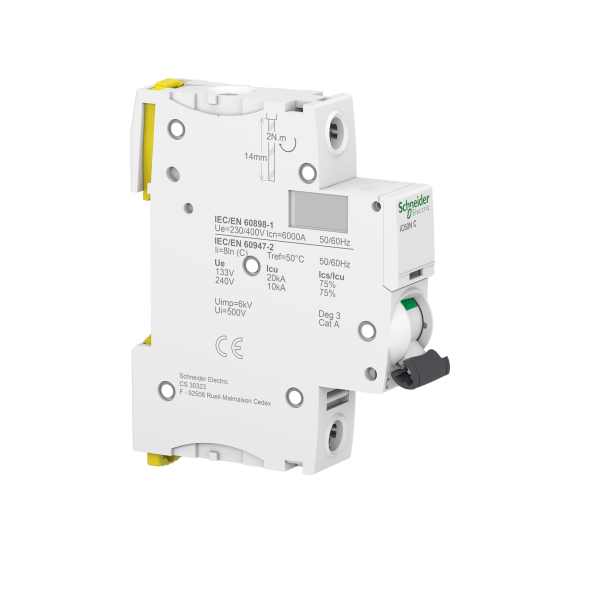

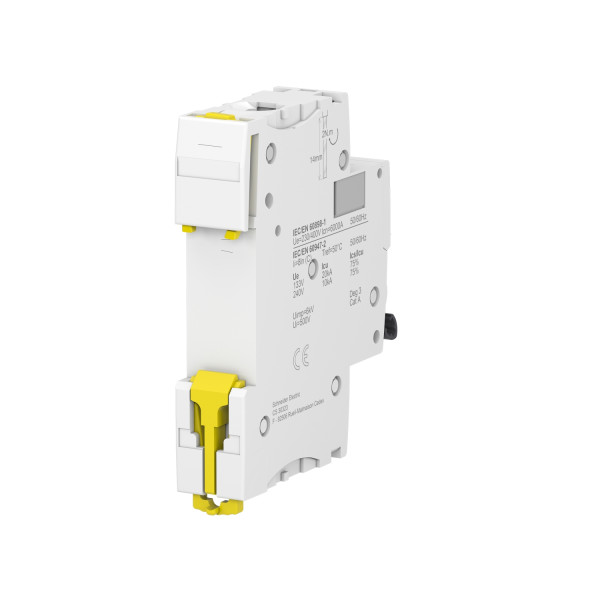

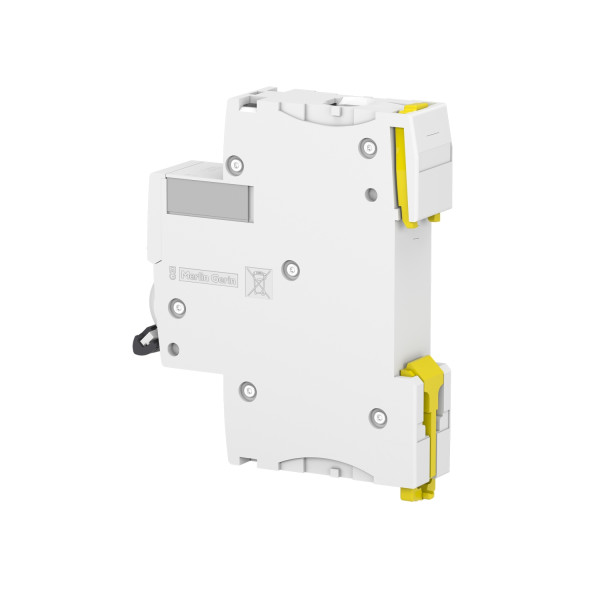

Disjoncteur 1P 20 A Courbe C Acti9 iC60N Schneider
19.58 € HT 23.50 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 47 points de fidélité en achetant ce produit
Description
Disjoncteur 1P 20A Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un dispositif de commande et de protection de circuit électrique. Il permet de couper et de sectionner automatiquement une section d’installation. Ce dispositif est à raccorder directement sur un circuit de phase ou de neutre, avec un courant assigné de 20 A. Ce disjoncteur possède un maneton de commande pour ouvrir et fermer manuellement la circulation du courant. Il peut être fixé sur le rail symétrique du coffret à l’aide de ses modules DIN. Son montage et son raccordement se font de manière simple et rapide à l’aide d’un travail de vissage.
Les + du produit :
- Simple à mettre en œuvre
- Raccordement par des bornes à vis
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F77120
- Côtes d'encombrement : 85 x 78,5 x 18 mm
- Poids : 0,215 kg
- Nombre de pôles : 1
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 20 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
NoName
CBP01225057
Fil électrique rigide HO7V-U 2,5 mm² bleu couronne de 100m
4,6 (11)
En stock
19000 mètre(s) disponible(s)
0.36 € HT 0.43 € TTC
Soit un total de 36.00 € HT Soit un total de 43.00 € TTC
Prix au mètre
NoName
CBP01225051
Fil électrique rigide HO7V-U 2,5 mm² rouge couronne de 100m
4,3 (6)
En stock
15200 mètre(s) disponible(s)
0.36 € HT 0.43 € TTC
Soit un total de 36.00 € HT Soit un total de 43.00 € TTC
Prix au mètre
NoName
CBP01225050
Fil électrique rigide HO7V-U 2,5 mm² vert/jaune couronne de 100m
4,2 (5)
En stock
9100 mètre(s) disponible(s)
0.36 € HT 0.43 € TTC
Soit un total de 36.00 € HT Soit un total de 43.00 € TTC
Prix au mètre
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (21)
En stock
710 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
NoName
CBP01272503
Câble électrique souple HO5VV-F 3G2,5 mm² blanc couronne de 50m
En stock
100 mètre(s) disponible(s)
1.29 € HT 1.55 € TTC
Soit un total de 64.50 € HT Soit un total de 77.50 € TTC
Prix au mètre
Legrand
LEG05116
Gaine ICTA Turbogliss bleu diamètre 16 avec tire-fils C100 (prix au mètre) - Legrand
En stock
2200 mètre(s) disponible(s)
0.58 € HT 0.70 € TTC
Soit un total de 58.00 € HT Soit un total de 70.00 € TTC
Prix au mètre
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 16 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 1,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
