Photo(s) non contractuelle(s)

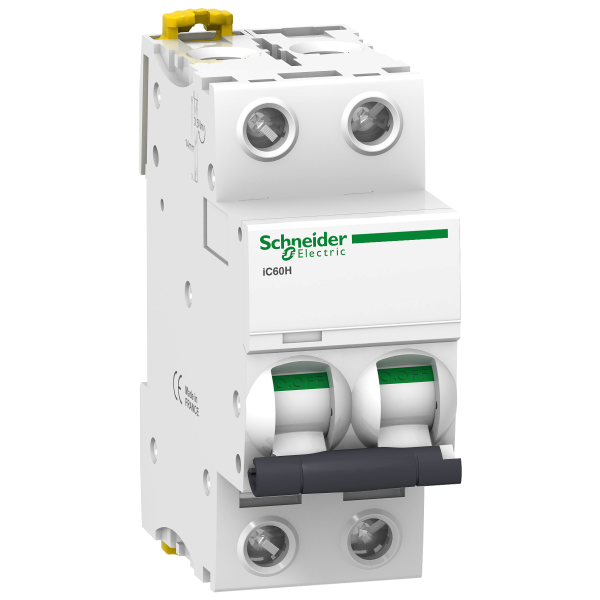

Disjoncteur 2P 16A Courbe C Acti9 iC60H
75.80 € HT 90.96 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 181 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26904
Contact auxiliaire Acti9 iOF 1oc 100ma to 6a, ac-dc
En stock
7 produit(s) disponible(s)
11.67 € HT 14.00 € TTC
Schneider Electric
SCHA9A26907
Contact signal-défaut Clario iC40 & Acti9 iC60 100ma to 6a, ac-dc
En stock
24 produit(s) disponible(s)
40.14 € HT 48.17 € TTC
Schneider Electric
SCHA9A26909
Contact auxiliaire Schneider Electric Acti9 isd+of 2oc 100ma to 6a, ac-dc
Offre limitée
45 produit(s) disponible(s)
48.06 € HT 57.67 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27003
Acti9, platine débrochable 18mm pour iC60 et iID
Non géré en stock
A commander
71.44 € HT 85.73 € TTC
Schneider Electric
SCHA9A27005
Commande Rotative Noire Acti9 pour iC60 et iiD
Non géré en stock
A commander
84.88 € HT 101.86 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1521
Powertag - capteur de mesure - 1p+n - radio-fréquence - 63a - amont
Non géré en stock
A commander
121.62 € HT 145.94 € TTC
Schneider Electric
SCHA9MEM1522
Capteur de Mesure Radio-Fréquence 1P+N 63 A PowerTag Schneider – pour iC60, iID et DT60
Non géré en stock
A commander
121.62 € HT 145.94 € TTC
Schneider Electric
SCHA9MEM1560
Powertag - capteur de mesure radio-fréquence - vigi dt40/ic60 - 1p+n 63a - am/av
Non géré en stock
A commander
117.49 € HT 140.99 € TTC
Schneider Electric
SCHA9TAA2225
Acti9 ic60 module détecteur arc connecté pour disjoncteur ic60 2p 25a
Non géré en stock
A commander
233.31 € HT 279.97 € TTC
Schneider Electric
SCHA9TYAE225
Acti9 ic60 module détecteur arc diff 30ma asi connecté pour disj ic60 2p 25a
Non géré en stock
A commander
337.86 € HT 405.43 € TTC
Schneider Electric
SCHA9XPH212
Peigne à Dents 2 P 100 A 12 Modules de 18 mm Acti9 iC60 Schneider
En stock
3 produit(s) disponible(s)
7.92 € HT 9.50 € TTC
Schneider Electric
SCHA9XPH224
Acti9 iC60, peigne à dents, 2 pôles, 100A, 24 modules de 18mm
Non géré en stock
A commander
26.88 € HT 32.26 € TTC
Soit un total de 134.40 € HT Soit un total de 161.30 € TTC
Schneider Electric
SCHA9XPH257
Acti9 iC60, peigne à dents, 2 pôles, 100A, 57 modules de 18mm
Non géré en stock
A commander
69.70 € HT 83.64 € TTC
Soit un total de 348.50 € HT Soit un total de 418.20 € TTC
Schneider Electric
SCHA9XPH557
Acti9 iC60, peigne à dents, 3 x N+P, 100A, 57 modules de 18mm
Non géré en stock
A commander
148.81 € HT 178.57 € TTC
Soit un total de 744.05 € HT Soit un total de 892.85 € TTC
Description
Disjoncteur 2P 16A Courbe C Acti9 iC60H par Schneider Electric
Le Disjoncteur 2P 16A Courbe C Acti9 iC60H de Schneider Electric est un dispositif de protection essentiel pour les installations électriques. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est idéal pour les applications résidentielles, commerciales et industrielles. Grâce à sa courbe de déclenchement de type C, il est particulièrement adapté aux circuits avec des charges inductives modérées, telles que les moteurs et les transformateurs. Sa conception compacte et modulaire permet une installation facile et une intégration harmonieuse dans les tableaux électriques existants.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux charges inductives modérées grâce à la courbe de déclenchement C
- Conception compacte et modulaire pour une installation facile
- Compatible avec les systèmes de gestion d'énergie Acti9
- Haute qualité et durabilité assurées par Schneider Electric
Caractéristiques du Produit :
- Nombre de pôles : 2
- Courant nominal : 16A
- Type de courbe : C
- Tension nominale : 230/400V AC
- Capacité de coupure : 10 kA
- Conformité aux normes : IEC/EN 60898-1
- Type de connexion : Bornes à vis
- Température de fonctionnement : -25°C à +70°C
- Dimensions (H x L x P) : 85 x 36 x 78.5 mm
- Poids : 0.25 kg
Utilisation :
Pour utiliser le Disjoncteur 2P 16A Courbe C Acti9 iC60H, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Installez le disjoncteur dans le tableau électrique en le fixant sur le rail DIN.
- Connectez les câbles d'alimentation aux bornes à vis du disjoncteur, en respectant les polarités et les sections de câbles recommandées.
- Serrez les vis de connexion pour assurer un contact électrique sûr et fiable.
- Remettez l'alimentation électrique et vérifiez le bon fonctionnement du disjoncteur en effectuant des tests de déclenchement.
Recommandations
Pour une utilisation optimale du Disjoncteur 2P 16A Courbe C Acti9 iC60H, suivez ces recommandations :
- Effectuez des inspections régulières pour vérifier l'absence de signes de surchauffe ou de dommages.
- Assurez-vous que les connexions sont bien serrées et qu'il n'y a pas de câbles desserrés.
- Utilisez des câbles de section appropriée pour éviter les surcharges et les pertes de puissance.
- En cas de déclenchement fréquent, identifiez et corrigez la cause sous-jacente avant de réarmer le disjoncteur.
- Consultez un électricien qualifié pour toute installation ou maintenance complexe.
Schneider Electric
SCH24852
Schneider Electric Disjoncteur Modulaire Multi 9 - C60H - 2 Pôles - 16 A - Courbe C
Indisponible
Produit abandonné
Schneider Electric
SCHA9F87440
Acti9 - iC60H - Disjoncteur - 4P - 40A - Courbe C
Non géré en stock
A commander
214.29 € HT 257.15 € TTC
Schneider Electric
SCHA9F87416
Acti9, iC60H disjoncteur 4P 16A courbe C
Non géré en stock
A commander
150.85 € HT 181.02 € TTC
Schneider Electric
SCHA9F87220
Disjoncteur 2P 20A Courbe C Acti9 iC60H
Non géré en stock
A commander
80.66 € HT 96.79 € TTC
Schneider Electric
SCHA9F87206
Disjoncteur 2P 6A Courbe C Acti9 iC60H Schneider
En stock
2 produit(s) disponible(s)
91.54 € HT 109.85 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
Rupture temporaire
A commander
49.92 € HT 59.90 € TTC
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 16 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 30,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 15,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
