Photo(s) non contractuelle(s)

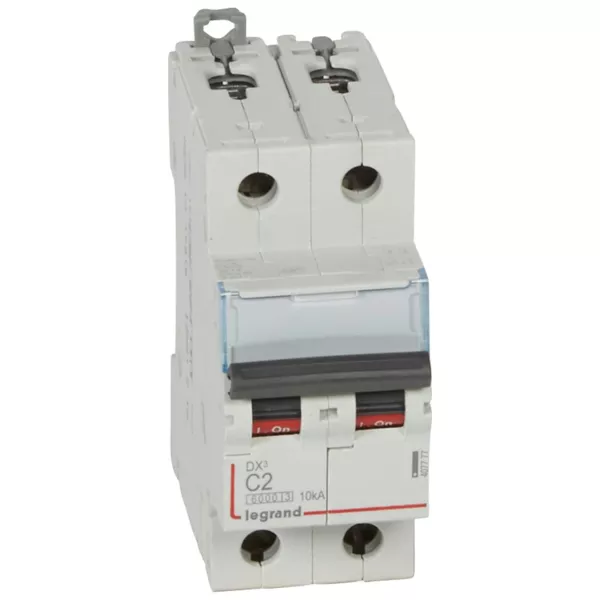

Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -2a-10ka - courbe c - protect départ
104.13 € HT 124.96 € TTC
38.25 € HT 45.90 € TTC
Offre limitée - Il reste 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 91 points de fidélité en achetant ce produit
Legrand
LEG406774
Disjoncteur Legrand dnx³ 4500 6kA - Vis/Vis - 1P+N 230v~ - 16A - Courbe C
4,9 (46)
Offre limitée
4908 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG406775
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 20A - courbe C
4,9 (49)
Offre limitée
3464 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Description
Disjoncteur 2P 2A Courbe C 10 kA DX36000 Legrand
Ce disjoncteur bipolaire DX36000, de la marque Legrand, est un dispositif modulaire pour la commande, la protection et le sectionnement de circuits électriques. Il permet de couper automatiquement le courant en cas de court-circuit afin d’assurer la sécurité de l’installation et des équipements. Ce dispositif est doté d’un déclencheur magnétique courbe C ayant un seuil de déclenchement de 7 fois la valeur de son intensité nominale de 2 A. Ce disjoncteur possède 2 pôles sécurisés pour préserver un réseau d’installation monophasée avec neutre, avec une tension allant de 230 à 400 V. Son raccordement se fait par des bornes à vis sur l’arrivée haute et sur le départ bas, avec une capacité de 1,5 à 35 mm2.
Les + du produit :
- Accepte les blocs différentiels adaptables
- Montage sur rail DIN symétrique
Caractéristiques générales :
Disjoncteurs DX³ 6000 - 10 kA - courbe C - protection des départs
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Acceptent les blocs différentiels adaptables
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~ (230 V~ pour Uni + Neutre)
- 10 kA - EN 60947-2 - 400 V~ (230 V~ pour Uni + Neutre)
- Reçoivent les auxiliaires
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis. Les disjoncteurs vis/vis 2P et 3P (répartition traditionnelle) s'associent aux blocs différentiels adaptables
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Caractéristiques du produit :
Bipolaires 230/400 V~
- Pouvoir de coupure en 230 V~ : 25 kA selon EN 60947-2
- Vis/vis :
- In : 2A
- Nombre de modules : 2
- Intensités nominales In : 2 A
- Tension nominale : 230 à 400 V
- Fréquence : 50/60 Hz
- Courbe : C
- Seuil de déclenchement : 7 x I
- Protection des bornes contre les contacts directs, les corps solides et liquides : IP20
- Protection de la face avant contre les contacts directs : IP40
- Indice de protection contre les chocs mécaniques : IK02
- Température de fonctionnement : - 25 °C à + 70 °C
- Température de stockage : - 40 °C à + 70 °C
Caractéristiques e-catalogue LEGRAND
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
42 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
3 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
20.75 € HT 24.90 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
11 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
6 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
10 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Legrand
LEG407784
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -16a-10ka - courbe c - protect départ
En stock
4 produit(s) disponible(s)
26.65 € HT 31.98 € TTC
Legrand
LEG406278
Déclencheur à émission de tension dx³ - 110 à 415 v~/=
5,0 (2)
Offre limitée
22 produit(s) disponible(s)
34.82 € HT 41.78 € TTC
Legrand
LEG408014
Disjoncteur Legrand DX³ 6000 - 10kA - 2P - 10A - Courbe D - Arrivée haute/départ bas - 2 modules
Rupture temporaire
A commander
44.11 € HT 52.93 € TTC
CBP01394787
Câble électrique souple HO7RN-F 5G6mm² noir
5,0 (23)
En stock
1800 mètre(s) disponible(s)
5.62 € HT 6.74 € TTC
Soit un total de 56.20 € HT Soit un total de 67.40 € TTC
Prix au mètre + Forfait Coupe
Legrand
LEG411199
Disjoncteur différentiel monobloc dx³ 6000-vis/auto-4p-400v~-25a-typeac-30ma-10ka-courbe c-tête
Non géré en stock
A commander
370.93 € HT 445.12 € TTC
Legrand
LEG411201
Disjoncteur différentiel monobloc dx³ 6000-vis/auto-4p-400v~-40a-typeac-30ma-10ka-courbe c-tête
Non géré en stock
A commander
403.24 € HT 483.89 € TTC
Caractéristiques techniques
| Largeur en nombre de modules | 2 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 2 |
| Nombre de pôles (total) | 2 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Non |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 2 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Section de raccordement cable souple | 25 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
