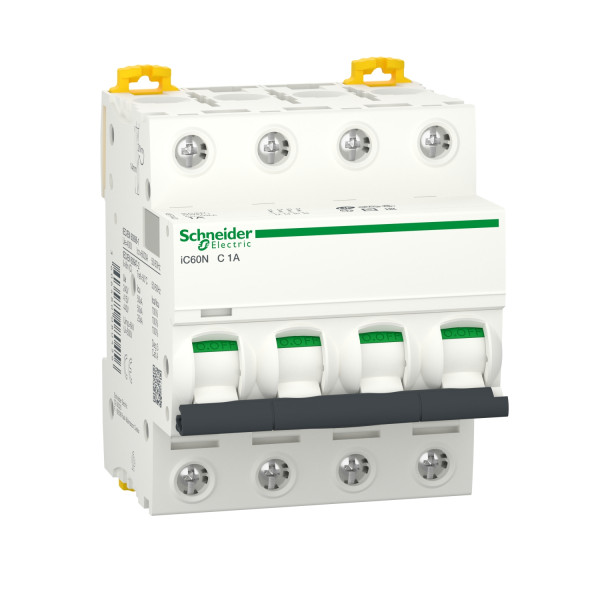

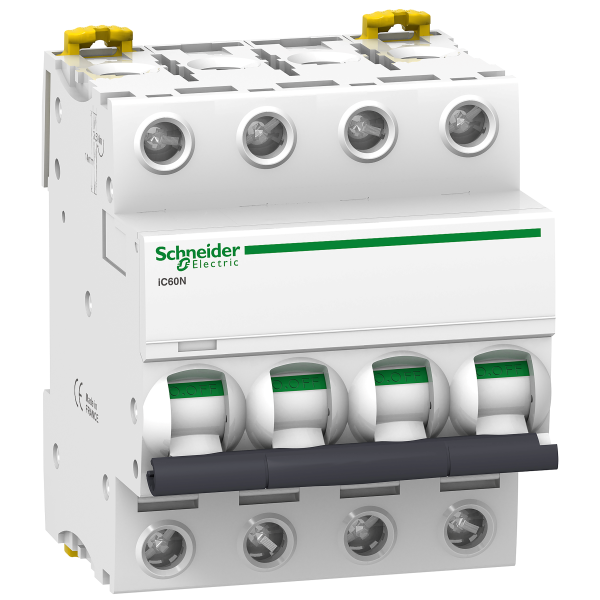

Disjoncteur Acti9 iC60N Schneider 4P – 1 A – Courbe C
147.60 € HT 177.12 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 354 points de fidélité en achetant ce produit
Description
Disjoncteur Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est conçu pour assurer la coupure automatique du courant en cas de panne ou de défaillance électrique. Il sert à protéger le circuit d’installation et les appareils électriques contre les dommages matériels et fonctionnels causés par les courts-circuits, les surtensions et les surintensités. Ce dispositif possède un déclencheur magnétique et thermique capable de détecter les risques susceptibles de provoquer des problèmes. Ce disjoncteur est doté de 4 pôles protégés pouvant être associés à tous les types de circuit, alternatif ou continu, avec une intensité de 1 A. Il propose une signalisation de déclenchement pour faciliter le contrôle de l’état du circuit en cas de coupure.
Les + du produit :
- Doté d’un maneton de commande manuelle
- Bornes de raccordement à vis
- Compatible avec les peignes, les répartiteurs et les jeux de barres
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F74401
- Côtes d'encombrement : 85 x 78,5 x 72 mm
- Poids : 0,5 kg
- Description des pôles : 4P
- Courbe de déclenchement : C
- Type de réseau : CC et CA
Caractéristiques du produit :
- Courant assigné d’emploi : 1 A
- Tension assignée d'emploi : 220 à 400 V
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure :
- Icn : 6000 A
- Icu : 10 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 1,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 16 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 50,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 50,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
