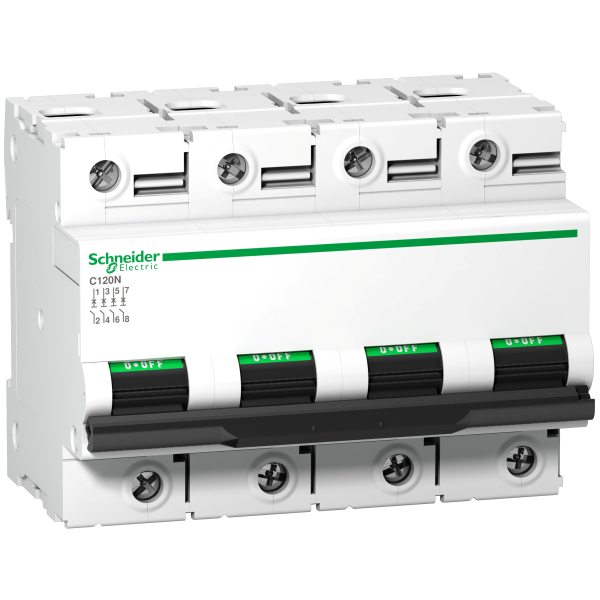

Disjoncteur Blanc C120 Schneider Electric - 4P 125 A - Courbe B 10 kA
811.62 € HT 973.94 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 23-28 jours Délai estimatif
Jusqu'à 1947 points de fidélité en achetant ce produit
Description
Disjoncteur C120 Schneider Electric
Ce disjoncteur C120N, de la marque Schneider Electric, sert à protéger le circuit électrique contre des les courts-circuits et les surcharges sur un courant alternatif. Ce dispositif permet de mettre hors service les appareils qu’il commande en cas de dysfonctionnements. Il bénéficie de 4 pôles supportant un courant assigné d’emploi de 125 A, à une température ambiante de 30 °C. Cet outil de protection électrique se fixe facilement sur un Rail DIN symétrique de 35 mm. Il bénéficie également d’un déclencheur thermique et d’un déclencheur magnétique pour interrompre le courant électrique en cas de dysfonction.
Les + du produit :
- Pouvoir de coupure : 10kA
- Coupure apparente : Oui
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti 9
- Référence : SCHA9N18355
- Côte d’encombrement : 108 x 81 x 73 mm
- Poids : 0.82 Kg
Caractéristiques du produit :
- Couleur : Blanc
- Matière : Plastique
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 5000 cycles
- Température de fonctionnement : -25… 70 °C
- Température de stockage : -40… 85 °C
- Indication de tension : Indication ON/OFF
- Humidité relative : 95 % à 55 °C
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 125,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | B |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 6,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 50,0 mm² |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de raccordement cable souple | 35,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 10,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
