Photo(s) non contractuelle(s)

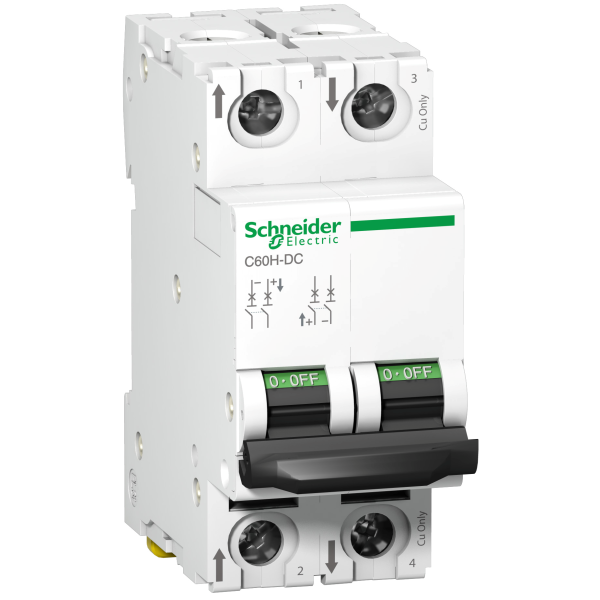

C60H-DC disjoncteur 500Vdc 3A 2P C
119.30 € HT 143.16 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 286 points de fidélité en achetant ce produit
Schneider Electric
SCH26970
Schneider Electric 2 Dispositifs Cadenassage
Non géré en stock
A commander
13.57 € HT 16.28 € TTC
Schneider Electric
SCH26981
Schneider Electric Jeu 2 Cache-Vis Id 4P
Non géré en stock
A commander
24.84 € HT 29.81 € TTC
Schneider Electric
SCH27046
Schneider Electric Commande Rotative Frontale C60 Et 120 Et Nc45 Et 100 Et 125 Poignée Noire
Non géré en stock
A commander
47.51 € HT 57.01 € TTC
Schneider Electric
SCH27060
Schneider Electric Connecteur Alu 50Mm2 C60/C120
Non géré en stock
A commander
14.66 € HT 17.59 € TTC
Schneider Electric
SCHA9N26899
Prodis, contact auxiliaire OF+SD24 interface avec SmartLink
Non géré en stock
A commander
65.87 € HT 79.04 € TTC
Schneider Electric
SCHA9N26904
C60 c120 of 1oc 100ma to 6a, ac-dc
Non géré en stock
A commander
28.67 € HT 34.40 € TTC
Schneider Electric
SCHA9N26907
Contact auxiliaire Schneider Acti9 C60 c120 sd 1oc 100ma /6a
En stock
2 produit(s) disponible(s)
20.21 € HT 24.25 € TTC
Schneider Electric
SCHA9N26909
Double contact ou signal-défaut Acti9 C60 & C120, SD+OF 2OC, 100mA - 6A, AC/DC, connection bas/haut
Offre limitée
10 produit(s) disponible(s)
28.25 € HT 33.90 € TTC
Schneider Electric
SCHA9N26914
C60 c120 of bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
55.57 € HT 66.68 € TTC
Schneider Electric
SCHA9N26917
C60 c120 sd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
60.13 € HT 72.16 € TTC
Schneider Electric
SCHA9N26946
Déclencheur Voltmétrique MX avec Contact OF 110 à 415 Vca C120 DT40 C60 Schneider
En stock
2 produit(s) disponible(s)
28.84 € HT 34.61 € TTC
Schneider Electric
SCHA9N26948
Déclencheur à émission de tension MX + OF 12…24VCA-CC 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
70.93 € HT 85.12 € TTC
Schneider Electric
SCHA9N26960
Déclencheur à Minimum de Tension Acti9 Schneider 230 VCA – 3A 415 VCA – 6 A 240 VCA
En stock
2 produit(s) disponible(s)
42.11 € HT 50.53 € TTC
Schneider Electric
SCHA9N26969
Déclencheur pour BP à ouverture MNx 230VCA 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
84.21 € HT 101.05 € TTC
Schneider Electric
SCHA9N27062
Intercalaire largeur 1 pas de 9mm
Non géré en stock
A commander
6.80 € HT 8.16 € TTC
Schneider Electric
SCHA9XPH212
Peigne à Dents 2 P 100 A 12 Modules de 18 mm Acti9 iC60 Schneider
Offre limitée
5 produit(s) disponible(s)
7.92 € HT 9.50 € TTC
7.08 € HT 8.50 € TTC
Schneider Electric
SCHA9XPH224
Acti9 iC60, peigne à dents, 2 pôles, 100A, 24 modules de 18mm
Non géré en stock
A commander
30.21 € HT 36.25 € TTC
Soit un total de 151.05 € HT Soit un total de 181.25 € TTC
Schneider Electric
SCHA9XPH257
Acti9 iC60, peigne à dents, 2 pôles, 100A, 57 modules de 18mm
Non géré en stock
A commander
77.60 € HT 93.12 € TTC
Soit un total de 388.00 € HT Soit un total de 465.60 € TTC
Schneider Electric
SCHA9XPH524
Acti9 iC60, peigne à dents, 3 x N+P, 100A, 24 modules de 18mm
Non géré en stock
A commander
62.94 € HT 75.53 € TTC
Soit un total de 314.70 € HT Soit un total de 377.65 € TTC
Schneider Electric
SCHA9XPH557
Acti9 iC60, peigne à dents, 3 x N+P, 100A, 57 modules de 18mm
Non géré en stock
A commander
154.91 € HT 185.89 € TTC
Soit un total de 774.55 € HT Soit un total de 929.45 € TTC
Description
Disjoncteur C60H-DC 500Vdc 3A 2P C par Schneider Electric
Le disjoncteur C60H-DC 500Vdc 3A 2P C de Schneider Electric est un dispositif de protection électrique conçu pour les applications en courant continu. Il offre une protection fiable contre les surcharges et les courts-circuits dans les installations électriques. Ce disjoncteur est idéal pour les systèmes photovoltaïques, les installations industrielles et autres applications nécessitant une protection en courant continu. Avec une capacité de coupure élevée et une conception robuste, le C60H-DC assure une sécurité optimale et une performance durable.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Conception robuste pour une durabilité accrue
- Idéal pour les applications en courant continu
- Capacité de coupure élevée
- Facilité d'installation et d'utilisation
Caractéristiques du Produit :
- Tension assignée d'emploi : 500 V DC
- Courant assigné : 3 A
- Nombre de pôles : 2
- Courbe de déclenchement : C
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Température de fonctionnement : -25 à +70 °C
- Température de stockage : -40 à +85 °C
- Degré de protection : IP20
- Dimensions (H x L x P) : 81 x 36 x 73 mm
- Poids : 0.24 kg
Pour utiliser le disjoncteur C60H-DC, suivez ces étapes :
- Assurez-vous que l'installation électrique est hors tension avant de commencer l'installation.
- Montez le disjoncteur sur un rail DIN standard dans le tableau de distribution.
- Connectez les câbles d'entrée et de sortie aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et correctement serrées.
- Remettez sous tension l'installation électrique et testez le disjoncteur pour vous assurer qu'il fonctionne correctement.
Recommandations
Pour une utilisation optimale du disjoncteur C60H-DC, il est recommandé de :
- Effectuer des inspections régulières pour vérifier l'état des connexions et des composants.
- Ne pas dépasser les valeurs de courant et de tension spécifiées pour éviter les risques de surchauffe et de dommages.
- Utiliser des outils appropriés pour l'installation et le serrage des connexions.
- Consulter un électricien qualifié pour toute installation ou maintenance complexe.
- Respecter les normes et les réglementations locales en matière de sécurité électrique.
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
36 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
2 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
27 produit(s) disponible(s)
40.08 € HT 48.10 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
14 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
10 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
417.69 € HT 501.23 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
1 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
77.50 € HT 93.00 € TTC
Legrand
LEG068002
Enjoliveur blanc Legrand Céliane - double Va-et-vient / Va-et-vient + poussoir
5,0 (22)
Offre limitée
2778 produit(s) disponible(s)
3.43 € HT 4.12 € TTC
Legrand
LEG038038
Lot de 10 clés de réarmement pour déclencheurs manuels - Legrand
5,0 (1)
En stock
2 produit(s) disponible(s)
34.04 € HT 40.85 € TTC
Michaud
MICK322
Connecteur EDF à perforation d'isolant CBS/CT 25
5,0 (48)
En stock
375 produit(s) disponible(s)
4.08 € HT 4.90 € TTC
Legrand
LEG401272
Legrand Rehausse pour coffret Legrand Drivia 18 modules 2 rangées - Blanc RAL 9003
En stock
3 produit(s) disponible(s)
21.21 € HT 25.45 € TTC
Legrand
LEG401224
Tableau électrique Legrand Drivia 18 modules - 4 rangées - IP30 - IK05 - Blanc RAL 9003
4,9 (14)
Offre limitée
67 produit(s) disponible(s)
90.83 € HT 109.00 € TTC
74.92 € HT 89.90 € TTC
Legrand
LEG095263
Interrupteur ou va-et-vient Legrand Dooxie avec voyant témoin 10AX 250V~ finition noir - emballage blister
5,0 (1)
Non géré en stock
A commander
11.88 € HT 14.26 € TTC
Soit un total de 59.40 € HT Soit un total de 71.30 € TTC
Dont éco participation : 0.02 €
Caractéristiques techniques
| Type de tension | Dc |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 3,0 A |
| Tension assignée (ue) | 440,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Classe de limitation d'énergie (i²t) | 0,0 |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Antidéflagration | Non |
| Montage encastré | Non |
