Photo(s) non contractuelle(s)

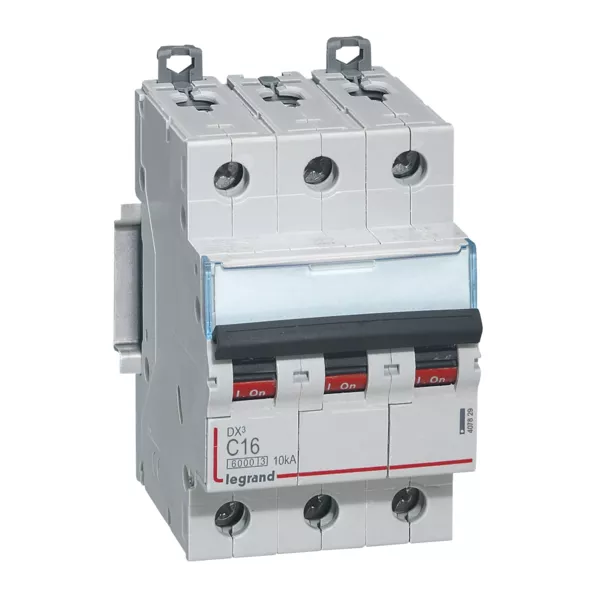

Disjoncteur DX³ 6000 Legrand 3P – 16 A – 400 V – Courbe C – 10 kA – Arrivée et Sortie à Vis – pour Peigne HX³ Traditionnel
46.61 € HT 55.93 € TTC
37.33 € HT 44.80 € TTC
Offre limitée - Il reste 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 89 points de fidélité en achetant ce produit
Legrand
LEG404942
Peigne d'alimentation hx³ - 3p - pour bornes à vis - l. 1 rangée - 4 mod
Non géré en stock
A commander
20.31 € HT 24.37 € TTC
Soit un total de 203.10 € HT Soit un total de 243.70 € TTC
Description
Disjoncteur DX³ 6000 Legrand
Ce disjoncteur DX³ 6000, de la marque Legrand, est un dispositif permettant la coupure et le sectionnement de circuit électrique. Il est capable de couper automatiquement le courant grâce à son déclencheur magnétique-thermique. Ce dispositif peut également être utilisé pour commander manuellement l’ouverture et la fermeture de la circulation du courant à l’aide de son maneton pleinement apparent. Ce disjoncteur est doté de 3 pôles protégés capables de sécuriser un circuit triphasé de 16 A, avec une tension de 400 V. Il propose un seuil de déclenchement de 7 fois la valeur de son calibre, avec un pouvoir de coupure de 6000 A à 10 kA. Ses bornes sont compatibles avec les peignes de répartition HX³ traditionnels.
Les + du produit :
- Maneton de commande pleinement apparent
- Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
- Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé
- Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
- Pour peigne HX³ traditionnel tripolaire réf 404 942/943 ou câblage traditionnel
Caractéristiques générales :
- Marque : Legrand
- Gamme : DX³ 6000
- Référence : LEG407829
- Côtes d'encombrement : 94,8 x 77,8 x 53,4 mm
- Description des pôles : 3P
- Courbe de déclenchement : C
Caractéristiques du produit :
- Tension nominale : 400 V
- Fréquence : 50/60 Hz
- Intensité : 16 A
- Pouvoir de coupure :
- Icn : 6000 A selon la norme EN 60898-1
- Icu : 10 kA selon la norme EN 60947-2
- Seuil de déclenchement : 7 x In
- Indice de protection :
- Bornes : IP20
- Face avant : IP40
- Tenue aux chocs : IK02
- Température d’utilisation : -25°C à +70°C
- Température de stockage : -40°C à +70°C
- Garantie : 2 ans
