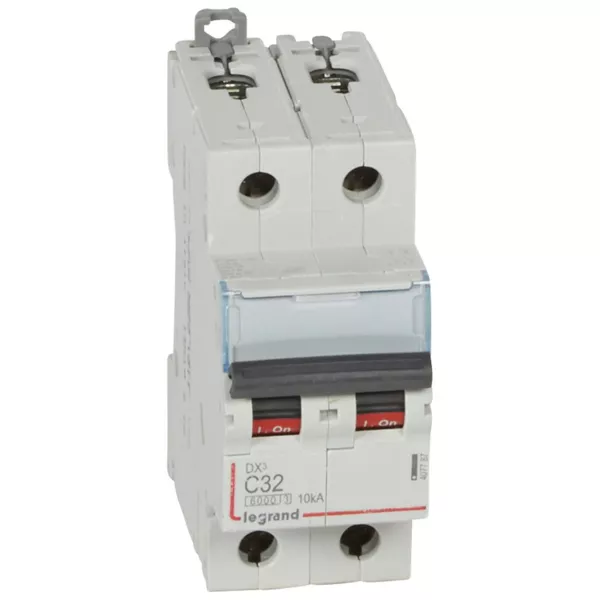

Disjoncteur DX³ Legrand 2 P 32 A 230 à 400 V Courbe C – 6000 A à 10 kA – Arrivée Haute et Départ Bas à Vis – 2 Modules
31.56 € HT 37.87 € TTC
En stock - Il y a 9 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 75 points de fidélité en achetant ce produit
Description
Disjoncteur DX³ Legrand
Ce disjoncteur bipolaire DX³, de la marque Legrand, permet de protéger les installations et les appareils électriques connectés contre les problèmes de courant. Il sert à prévenir les risques de surcharges et de courts-circuits en coupant immédiatement le circuit en cas de menace. Son rôle est d’éviter les dommages matériels et fonctionnels ainsi que les accidents corporels pouvant être causés par les défaillances électriques. Ce disjoncteur propose une fonction automatique assurée par le déclencheur magnétothermique et d’un fonctionnement manuel contrôlé par la manette de commande. Il est à utiliser sur un circuit d’installation de 32 A, avec une tension nominale de 230 à 400 V. Ce dispositif possède un pouvoir de coupure allant de 6000 A à 10 kA.
Les + du produit :
- Protection des départs : arrivée haute et sortie basse par bornes à vis
- Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
- Pour peigne HX³ traditionnel bipolaire réf. 404 938/939 ou câblage traditionnel
Caractéristiques générales :
- Marque : Legrand
- Gamme : DX³
- Référence : LEG407787
- Côtes d'encombrement : 94,8 x 77,8 x 35,6 mm
- Nombre de modules : 2
- Description de pôles : 2
- Courbe de déclenchement : C
- Raccordement : vis/vis
Caractéristiques du produit :
- Tension assignée d’emploi : 230 à 400 V
- Fréquence : 50/60 Hz
- Intensité nominale : 32 A
- Pouvoir de coupure :
- Icn = 6000 A selon la norme EN 60898-1
- Icu = 10 kA selon la norme EN 60947-2
- Seuil de déclenchement : 7 x In
- Indice de protection :
- Bornes : IP20
- Face avant : IP40
- Tenue aux chocs : IK02
- Température d’utilisation : -25°C à +70°C
- Température de stockage : -40°C à +70°C
- Garantie : 2 ans
