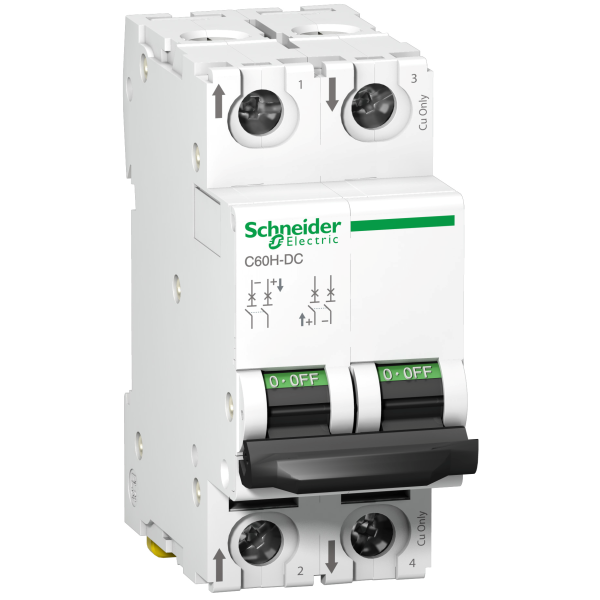

Disjoncteur Modulaire 16 A 2 P Acti9 C60H-DC Schneider Electric - Courbe C
94.99 € HT 113.99 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 227 points de fidélité en achetant ce produit
Description
Disjoncteur Modulaire 16 A Acti9 C60H-DC Schneider Electric
Ce disjoncteur modulaire Acti9 C60H-DC, de la marque Schneider Electric, sécurise une installation électrique contre les courts-circuits ou les surintensités. Il permet de couper automatiquement l'électricité en cas de défaillance. Ce disjoncteur possède une manette de commande capable de couper la circulation du courant sur la ligne où il est relié. Cet accessoire dispose également de 2 pôles, aptes à recevoir des répartiteurs, des peignes, mais également des jeux de barres. Le montage de ce disjoncteur dans un coffret électrique se fait directement sur le rail DIN. Cet accessoire de protection est compatible avec un courant continu de 16 A, avec une tension allant jusqu'à 500 V.
Les + du produit :
- Cadenassable
- Fixation sur rail DIN
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 C60H-DC
- Référence : SCHA9N61531
- Poids : 0,256 kg
- Description de pôles : 2 P
- Montage : sur rail DIN
- Courbe de déclenchement : C
Caractéristiques du produit :
- Tension : 500 V CC
- Fréquence : 50 Hz à 60 Hz
- Intensité : 16 A
- Pouvoir de coupure :
- 10 kA Icu à 440 V CC
- 6 kA Icu à 500 V CC
- 20 kA Icu à 220 V CC
- 20 kA Icu à 250 V CC
- Couleur : blanc
- Température de fonctionnement : - 25°C à+70°C
- Température de stockage : - 40°C à +85°C
Schneider Electric
SCH20546
disjoncteur modulaire Multi 9 C32HDC 2 pôles 16 A courbe C
Indisponible
Produit abandonné
Legrand
LEG036440
Clips-écrou pour vis M4 - pour plaques perforées Lina 25
Non géré en stock
A commander
1.16 € HT 1.39 € TTC
Soit un total de 116.00 € HT Soit un total de 139.00 € TTC
Legrand
LEG036251
Coffret polyester Marina - IP66 IK10 - RAL 7035 - 400x300x206 mm
En stock
3 produit(s) disponible(s)
184.88 € HT 221.86 € TTC
Legrand
LEG036012
Plaque Perforée Lina25 Legrand Hauteur 400 mm Largeur 300 mm – pour Coffret Atlantic, Atlantic Inox et Marina
Rupture temporaire
A commander
45.79 € HT 54.95 € TTC
Legrand
LEG036442
Clips-écrou pour vis M6 pour plaques perforées Lina 25
Non géré en stock
A commander
0.73 € HT 0.88 € TTC
Soit un total de 73.00 € HT Soit un total de 88.00 € TTC
Caractéristiques techniques
| Type de tension | Dc |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 16 A |
| Tension assignée (ue) | 440 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500 V |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Tension assignée de tenue aux chocs (uimp) | 6 kV |
| Classe de limitation d'énergie (i²t) | 0,0 |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16 mm² |
| Section de raccordement cable souple | 1 mm² |
| Antidéflagration | Non |
| Montage encastré | Non |
