Photo(s) non contractuelle(s)

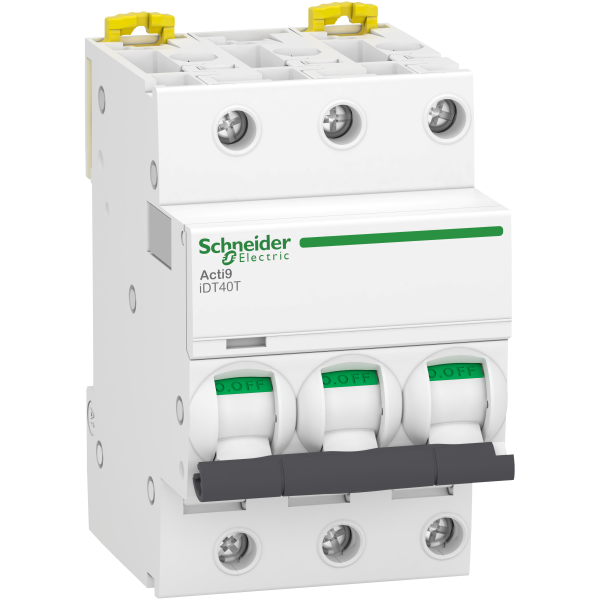

Disjoncteur Modulaire 3P 16 A Courbe C 4500 A/6 kA Acti9 iDT40T Schneider
61.84 € HT 74.21 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 148 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26380
Acti9 accessoire de caden assage gauche
Non géré en stock
A commander
33.52 € HT 40.22 € TTC
Soit un total de 2011.20 € HT Soit un total de 2413.20 € TTC
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
216.27 € HT 259.52 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
39.06 € HT 46.87 € TTC
Schneider Electric
SCHA9A26898
Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
39.58 € HT 47.50 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26963
Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
111.75 € HT 134.10 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1573
Powertag - capteur de mesure radio-fréquence - flex universel 3p 63a - am/av
Non géré en stock
A commander
257.34 € HT 308.81 € TTC
Schneider Electric
SCHA9Y62325
Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 25a 30ma type ac
Non géré en stock
A commander
172.91 € HT 207.49 € TTC
Schneider Electric
SCHA9Y62340
Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 40a 30ma type ac
Non géré en stock
A commander
186.25 € HT 223.50 € TTC
Schneider Electric
SCHA9Y63325
Acti9 idt40 - module différentiel vigi - départ idt40 - 3p 25a 300ma type ac
Non géré en stock
A commander
151.40 € HT 181.68 € TTC
Description
Disjoncteur Modulaire 3P 16 A Acti9 iDT40T Schneider
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, est un dispositif de sécurité assurant la protection du circuit électrique de l’habitat. Il est à installer dans le coffret de répartition mettre le réseau de distribution à l’abri des défaillances électriques. Cet appareil est destiné à être utilisé sur un circuit triphasé sans neutre d’une intensité de 16 A, avec une tension assignée de 400 VCA. Ce disjoncteur possède un déclenchement magnétique et thermique offrant un pouvoir de coupure de 4500 A et de 6 kA. Sa courbe de classe C propose un seuil de déclenchement de 8 fois la valeur de son calibre. Son montage peut se faire directement sur le rail symétrique du coffret à l’aide de ses modules DIN.
Les + du produit :
- Indication d’état de fonctionnement (ON et OFF)
- Commande manuelle par maneton
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P22316
- Côtes d'encombrement : 85 x 74 x 58 mm
- Poids : 340 g
- Description des pôles : 3P
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- 4500 A Icn à 400 V CA
- 6 kA Icu à 400 V CA
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 1,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 3,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
