Photo(s) non contractuelle(s)

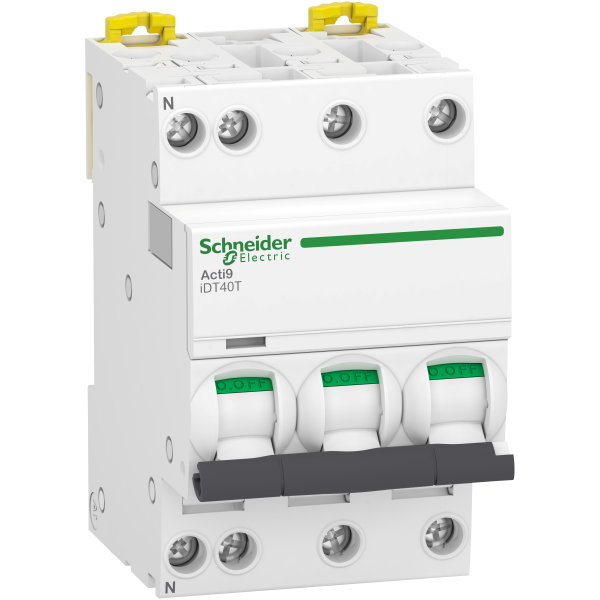

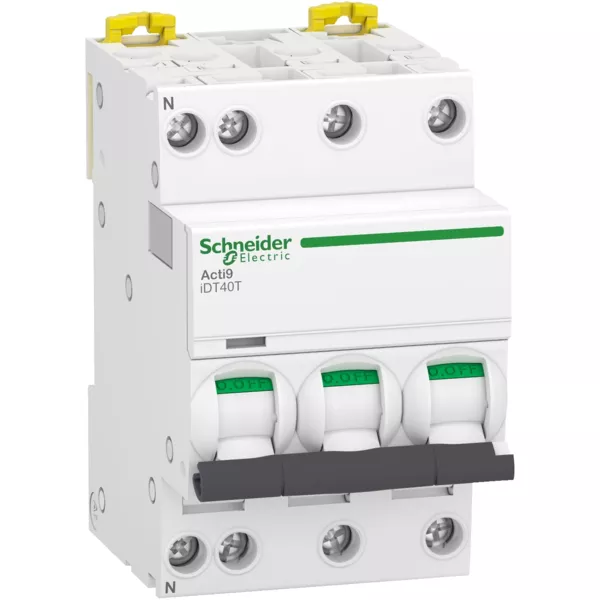

Disjoncteur Modulaire 3P+N 20 A Courbe D 4500 A/6 kA Acti9 iDT40T Schneider
111.23 € HT 133.48 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 266 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
216.27 € HT 259.52 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
39.06 € HT 46.87 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9Y12725
Bloc différentiel Vigi Acti9 Schneider Electric - 3P+N - encliquetable - type AC - 25A - 30mA - 10000cycle - IP20
En stock
6 produit(s) disponible(s)
128.73 € HT 154.48 € TTC
Schneider Electric
SCHA9Y12740
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 30 mA – 40 A – Type AC
En stock
1 produit(s) disponible(s)
200.87 € HT 241.04 € TTC
Schneider Electric
SCHA9Y13725
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 25 A – Type AC
Non géré en stock
A commander
145.56 € HT 174.67 € TTC
Schneider Electric
SCHA9Y13740
Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 40 A – Type AC
En stock
1 produit(s) disponible(s)
166.36 € HT 199.63 € TTC
Schneider Electric
SCHA9Y62725
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 25 A – Typ
En stock
3 produit(s) disponible(s)
170.78 € HT 204.94 € TTC
Schneider Electric
SCHA9Y62740
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 40 A – Type AC
En stock
6 produit(s) disponible(s)
168.85 € HT 202.62 € TTC
Schneider Electric
SCHA9Y63725
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 25 A – Type AC
En stock
6 produit(s) disponible(s)
152.75 € HT 183.30 € TTC
Schneider Electric
SCHA9Y63740
Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 40 A – Type AC
En stock
2 produit(s) disponible(s)
160.68 € HT 192.82 € TTC
Description
Disjoncteur Modulaire 3P+N 20 A Acti9 iDT40T Schneider
Ce disjoncteur modulaire Acti9 iDT40T, de la marque Schneider Electric, est utilisé dans la protection du circuit de distribution électrique. Il assure la coupure automatique du courant en cas de court-circuit et de surcharge électrique grâce à son déclencheur magnétothermique. Cet appareil permet également de contrôler manuellement la circulation du courant dans le réseau à l’aide de son maneton de commande. Il est à installer à la tête d’un réseau de distribution d’une intensité de 20 A. Cet appareil possède 4 pôles aptes à protéger un circuit triphasé avec neutre d’une tension assignée de 400 VCA. Son déclencheur dispose d’une courbe de déclenchement de classe D, avec un seuil nominal de 12 fois la valeur de son intensité.
Les + du produit :
- Montage direct sur le rail DIN du coffret
- Bornes à cage, avec un raccordement à vis
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40T
- Référence : SCHA9P32720
- Côtes d'encombrement : 85 x 74 x 54 mm
- Poids : 345 g
- Description des pôles : 3 P+N
- Courbe de déclenchement : D
Caractéristiques du produit :
- Courant assigné d’emploi : 20 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 10 à 14 x In se conformer à EN/CEI 60898-1
- 12 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- 4500 A Icn à 400 V CA
- 6 kA Icu à 400 V CA
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 440,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
