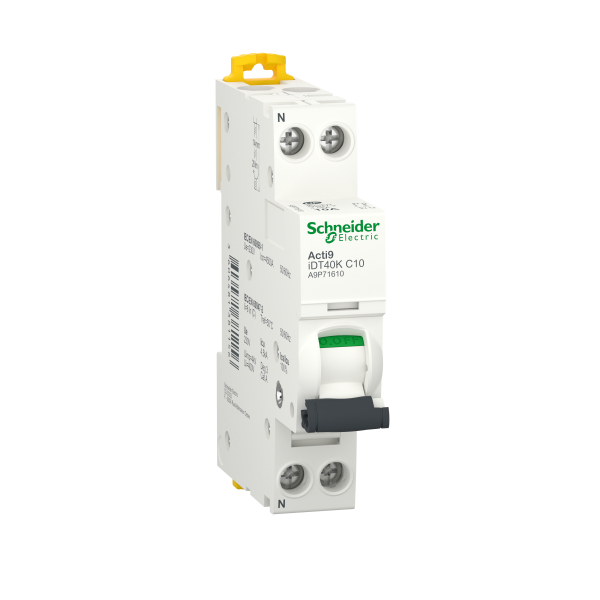

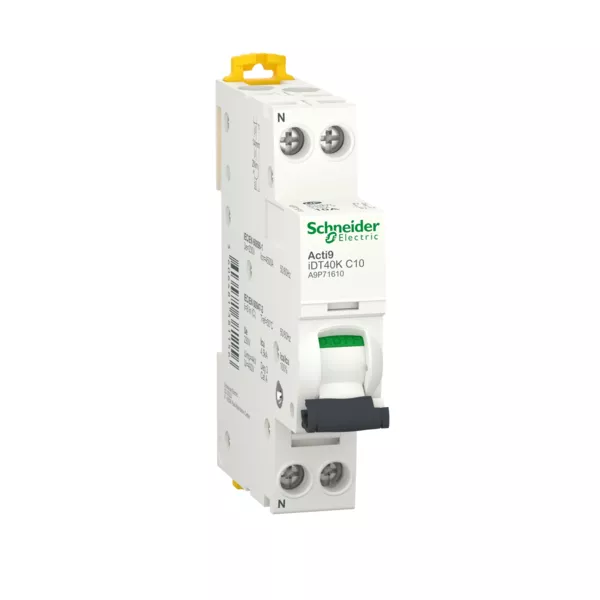

Disjoncteur Modulaire Acti9 iDT40K Schneider 1P+N 10 A – Courbe C – 4500 A/4,5 kA
9.92 € HT 11.90 € TTC
En stock - Il y a 14 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Réception à venir le 04/12/2024 + 96 pièces
Jusqu'à 23 points de fidélité en achetant ce produit
Description
Disjoncteur Modulaire Acti9 iDT40K Schneider
Ce disjoncteur modulaire Acti9 iDT40K, de la marque Schneider Electric, est un dispositif de protection, de commande et de sectionnement de circuit électrique. Il est généralement utilisé dans le tableau de distribution pour assurer la coupure et le rétablissement du circuit en cas de panne ou d’intervention sur un réseau d’installation. Ce dispositif propose deux fonctions principales dont l’une est assurée automatiquement par le déclencheur magnétothermique et l’autre à l’aide de la manette de commande manuelle. Ce disjoncteur modulaire est spécialement conçu pour le réseau de distribution monophasé avec neutre d’une intensité de 10 A, avec une tension nominale de 230 V. Son montage peut se faire directement sur le rail DIN du coffret électrique.
Les + du produit :
- Compatible avec les dispositifs de cadenassage
- Doté d’une indication d’état ON/OFF
- Bornes protégées contre les contacts directs des doigts
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ActiI9 iDT40K
- Référence : SCHA9P71610
- Côtes d'encombrement : 85 x 74 x 18 mm
- Description des pôles : 1 P+N
- Application : distribution
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 10 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 4500 A à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
- Icu : 4,5 kA à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Labels qualité : NF
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 10,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | -25 °C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 4,5 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
