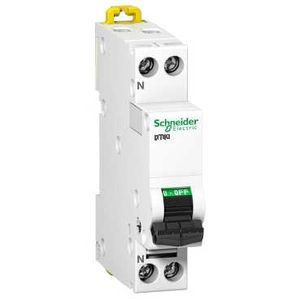

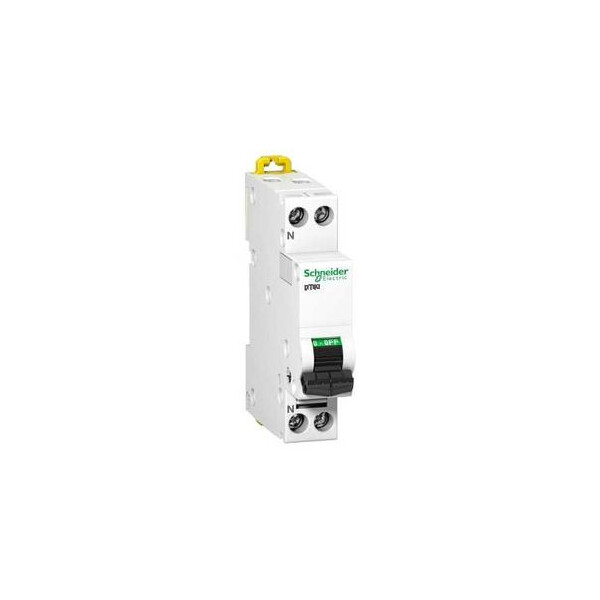

Schneider Prodis DT40 disjoncteur - 1P+N - 16A - courbe C

Description

Prodis DT40 - disjoncteur - 1P+N - 16A - courbe C

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Gamme de produits : ProDis
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d'appareil : DT40
• Description des pôles : 1P + N
• Nombre de pôles protégés : 1
• Position du pôle neutre : Gauche
• In courant assigné d'emploi : 16 A
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : 4500 A Icn conformément à EN 60898 - 230 V AC 50/60 Hz / 6 kA Icu conformément à EN/IEC 60947-2 - 230 V AC 50/60 Hz
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d'emploi : 230 V AC 50/60 Hz entrephase et neutre
• Limite de déclenchement magnétique : 5...10 x In
• [ics] pouvoir assigné de coupure de service en court-circuit : 4500 A conformément à EN 60898 AC
• Classe de limitation : 3 conformément à EN/IEC 60947-2
• [ui] tension assignée d'isolement : 400 V
• [uimp] tension assignéede tenue aux chocs : 4 kV
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Compatibilité du bloc de distribution du peigne de jeu de barres : ProDis
• Pas de 9 mm : 2
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 20000 cycle
• Mode de raccordement : Bornes type tunnel rigide fil(s) 1...16 mm² max / Bornes type tunnel souple fil(s) 1.5...16 mm² max
• Protection fuite à la terre : Bloc séparé

Référence : SCHA9N21025 (Schneider-Electric)
