Gaine TPC diamètre 90 rouge ou noire liseré rouge conduit isolant souple couronne 50m

Description

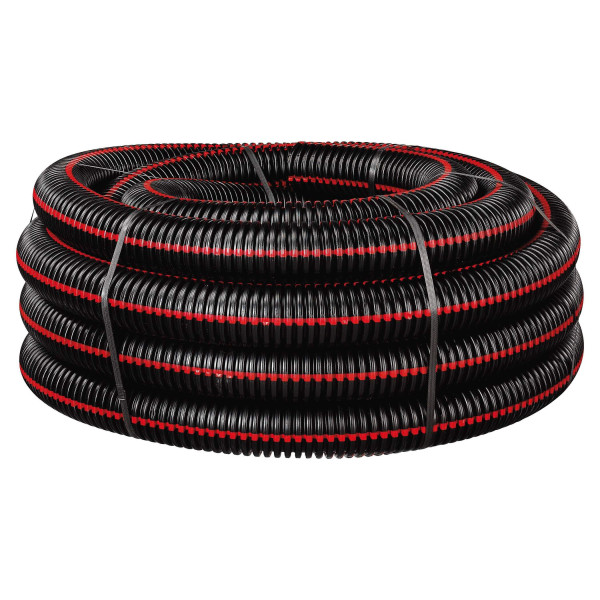

Gaine TPC Ø 90mm rouge ou noire liseré rouge

Utilisation :

Conduit double paroi de couleur noire à bandes rouges (normalisé et certifié NF) ou vertes (normalisé mais non certifié) destiné à la protection des câbles électriques et/ou de gaines pour réseaux et branchements souterrains. Conduit annelé extérieur, livré en couronne avec fil tire aiguille et manchon ou en barre avec un manchon à chaque extrémité. Produit répondant au Cahier des Clauses Techniques Particulières CCTP des fourreaux conduits type TPC pour EDF EGD.

Normes de référence : NF EN 61386-24
Matières : Polyoléfine

Dimensions (en mm) : TP-GLISS Couronne à bandes rouges normalisés et certifiés

• Ø nominal (mm) : 90
• Ø ext minimum (mm) : 90
• Ø ext maximum (mm) : 91,7
• Ø int tolérances normatives (mm) : ≥ 67
• Ø int mini (mm) : 73,5
• Ø int maxi (mm) : 74,7
• Rayon de cintrage (mm) : 450

Propriétés mécaniques :

•  - Résistance à la compression : <ou = à 5% à 450 N à 23°C (+ ou – 2)
•  - Résistance aux chocs : = de 15 j à 40 j (selon les diamètres) à – 5°C
•  - Indice IK : IK 09 (Ø 40) IK 10 (63 au 160)

Propriétés thermiques :

•  - Résistance à la propagation de la flamme : Propagateur de la flamme

Propriétés d’étanchéité (IP40 avec accessoires) :

• - Protection contre les corps solide : 4 protégé contre les corps solide > à 1 mm
• - Protection contre les corps liquides : 0 Pas de protection

Essais après vieillissement selon C 20-540 :

• - Résistance à la compression : <ou = à 5% à 450 N à 23°C (+ ou – 2)
•  - Résistance aux chocs : = de 15 j à 40 j (selon les diamètres) à – 5°C

Stockage et transport :

• - Température limite de stockage et transport : - 25°C
•  - Température limite de pose : - 15°C
• - Température maximale d’utilisation en régime permanent : + 60°C

Conseils d’utilisation :

Règle de pose :
La profondeur de pose s'étend à partir de la génératrice inférieure de la canalisation; les conditions et
règlements locaux sont à respecter en l’absence de considération contraire, les profondeurs de pose sont de
0,70 mètres sous trottoir et de 1,00 mètre sous chaussée.
La largeur de la fouille dépend de sa profondeur et de la nature du terrain. La tranchée doit permettre de
disposer les canalisations avec 0,20 mètre d’intervalle minimal entre elles afin de limiter l’influence thermique
d’un câble sur l’autre. Si la largeur de la canalisation ne l’autorise pas, prévoir une surprofondeur.
Les fourreaux doivent être posés sur un fond de fouille dressé et nivelé pour permettre un raccordement
correct des éléments.
Après la pose des fourreaux, il est recommandé de les recouvrir sur une hauteur de 0,20 mètre de terre ou de
grave débarrassée de grosses pierres.
Un grillage avertisseur (Norme de référence NF 12613) doit être utilisé pour permettre la détection des
conduits enterrés. Le grillage avertisseur se pose dans la tranchée, à une distance réglementée au dessus de
l’ouvrage à signaler (0,20 mètre). Il permet d’identifier la nature de l’ouvrage enterré par sa couleur (rouge
pour les canalisations électriques), de signaler la présence de conduit sous terrain.
Un trie des matériaux est nécessaire avant tout remblayage. Au dessus du grillage, on comblera, sur une
hauteur de 0,10 mètre, avec les éléments les plus meubles des déblais. Les matériaux pierreux étant
répandus à la surface du remblai.
Le remblayage est effectué en fonction du règlement de voierie.

Normes à consulter :
NF P98-331 Chaussées et dépendances – Tranchées : ouverture, remblayage, réfection.
NF P98-332 Chaussées et dépendances – Règles de distance entre les réseaux enterrés et règles de
voisinage entre les réseaux et les végétaux.
XP P16-003 Travaux à proximité de réseaux : prévention des dommages et de leurs conséquences.

Taux d’occupation des conduits :
Le diamètre intérieur du conduit doit correspondre, en principe, à 1,8 fois le diamètre extérieur du câble.
