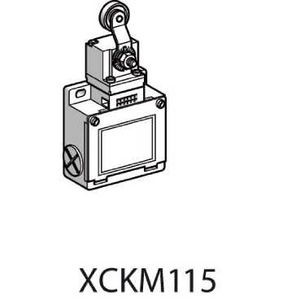

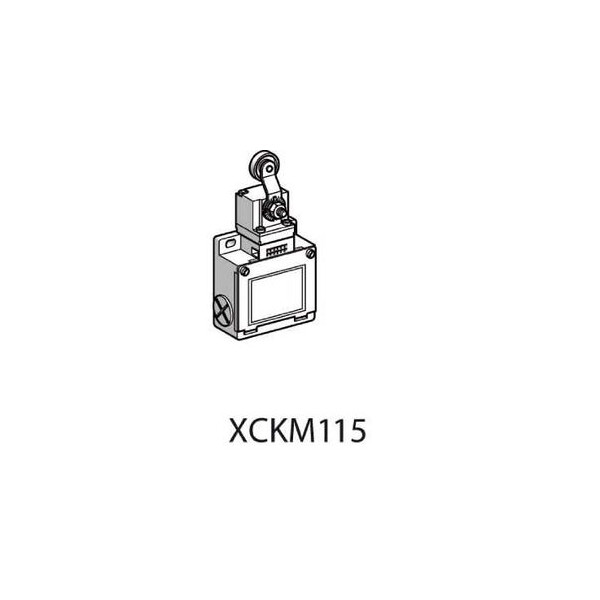

Interrupteur de position Telemecanique Sensors XCKM115 - Tête à galet métallique - 1NC+1NO - IP66

Description

L'interrupteur de position XCKM115 de Telemecanique Sensors est conçu pour assurer un contrôle précis et fiable des mouvements mécaniques dans les environnements industriels exigeants. Doté d'une tête à galet métallique, d’un contact 1NC+1NO et d’un indice de protection IP66, il résiste aux conditions difficiles et garantit une grande durabilité. Son format compact et sa robustesse en font un choix idéal pour les machines-outils, convoyeurs et automatismes industriels. Facile à installer, il est compatible avec les montages standards et assure une détection fiable des positions mécaniques.

Pourquoi choisir l’interrupteur XCKM115 ?

Ce modèle d’interrupteur de position présente plusieurs atouts :

• Détection fiable : idéal pour le contrôle de mouvement des machines.
• Résistance industrielle : boîtier métallique et protection IP66.
• Compatibilité : adapté aux systèmes d’automatisation standards.
• Installation facile : montage simplifié sur divers équipements.
• Durabilité : conçu pour supporter des conditions extrêmes.

Applications idéales

Le XCKM115 est particulièrement adapté aux secteurs suivants :

• Machines-outils nécessitant un positionnement précis.
• Convoyeurs et chaînes de production dans l’industrie.
• Automatisation et robotique, pour une intégration fiable.
• Industrie agroalimentaire et logistique, grâce à sa résistance aux environnements difficiles.

Installation et compatibilité

Le **montage du XCKM115** est conçu pour être rapide et intuitif. Sa **tête à galet métallique** facilite le positionnement sur les machines et équipements automatisés. Grâce à ses **contacts 1NC+1NO**, il peut être intégré facilement dans les circuits électriques de contrôle.

Fiabilité et conformité

Développé par Telemecanique Sensors, ce capteur de position respecte les **normes industrielles de sécurité et de fiabilité**. Son **indice de protection IP66** le rend résistant aux projections d’eau et aux poussières, garantissant une utilisation **durable même en environnements exigeants**.

Conclusion

Le Telemecanique Sensors XCKM115 est un **interrupteur de position performant et robuste**, idéal pour une large gamme d’applications industrielles. Sa **tête à galet métallique**, sa **protection IP66** et sa **facilité d’intégration** en font un choix sûr pour **améliorer la sécurité et la précision** de vos installations. **Optez pour la fiabilité et l’efficacité avec Telemecanique Sensors**.

Caractéristiques principales :

• Gamme de produits : OsiSense XC
• Nom de gamme : Format standard
• Type de produit ou de composant : Commutateur de fin de course
• Nom abrégé d'appareil : XCKM
• Type de carter : Fixe
• Type de tête : Tête rotative
• Matière : Métal
• Matière du corps : Zamak
• Mode de fixation : Par le corps
• Mouvement tête de commande : Tournant
• Type d'unité de commande : Levier à galet à rappel thermoplastique
• Type d'approche : Approche latérale 2 directions
• Entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 11
• Nombre de pôles : 2
• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action brusque

Caractéristiques complémentaires :

• Mouvement d'attaque : Avec came 30°
• Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
• Forme d'isolation entre contacts : Zb
• Type d'enclenchements : 1
• Ouverture positive : Avec
• Couple minimum pour ouverture positive : 0.25 N.m
• Couple minimal d'actionnement : 0.1 N.m
• Vitesse d'attaque minimale : 0.01 m/min
• Vitesse d'attaque maximale : 1.5 m/s
• Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
• [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 10 A par gG cartouche fusible
• Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
• Durée de vie mécanique : 15000000 cycle
• Largeur : 64 mm
• Hauteur : 64 mm
• Profondeur : 30 mm
• Masse du produit : 0.28 kg
• Description des bornes iso n°1 : (13-14)NO / (21-22)NC

Référence : SCHXCKM115 (Schneider-Electric)

Ancien produit : Telemecanique XCKM115
