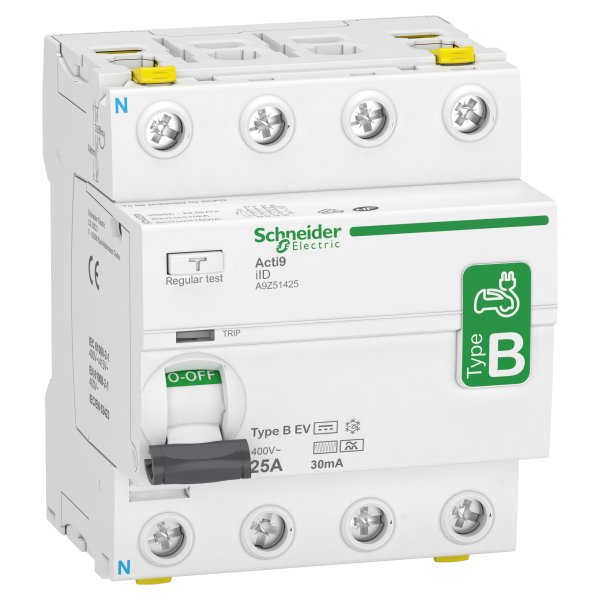

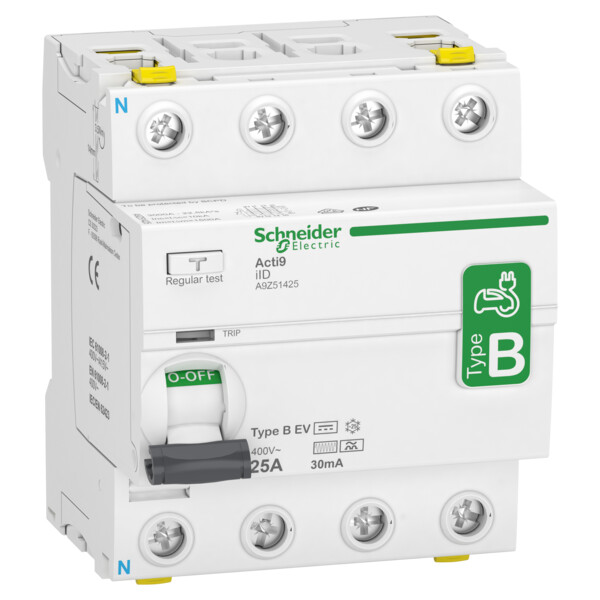

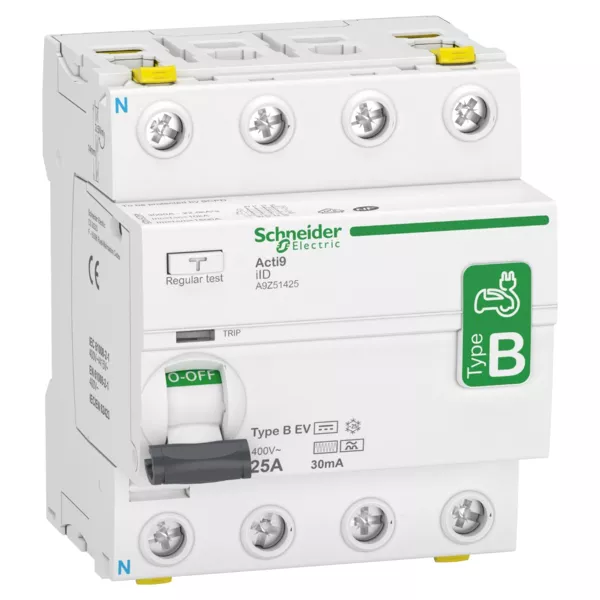

Interrupteur différentiel Acti9 iid 4p 25a 30ma b ev rccb
531.45 € HT 637.74 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 1275 points de fidélité en achetant ce produit
Schneider Electric
SCHA9MEM1570
Capteur de Mesure Radio-Fréquence 3 P+N 63 A PowerTag Schneider – pour Vigi DT40/iC60 – am/av
Non géré en stock
A commander
247.84 € HT 297.41 € TTC
Description
Interrupteur différentiel Acti9 iid 4p 25a 30ma b ev rccb par Schneider Electric
L'interrupteur différentiel Acti9 iid 4p 25a 30ma b ev rccb de Schneider Electric est un dispositif de protection essentiel pour les installations électriques. Conçu pour détecter les fuites de courant et protéger contre les risques d'électrocution, cet interrupteur différentiel est idéal pour les applications résidentielles, commerciales et industrielles. Avec une capacité de 25A et une sensibilité de 30mA, il offre une protection fiable et efficace. Son design compact et robuste permet une installation facile et une intégration parfaite dans les tableaux électriques.
Les + du Produit :
- Protection efficace contre les fuites de courant
- Capacité de 25A adaptée à diverses applications
- Sensibilité de 30mA pour une détection précise des défauts
- Installation facile grâce à son design compact
- Fiabilité et durabilité assurées par la marque Schneider Electric
Caractéristiques du Produit :
- Type de produit : Interrupteur différentiel
- Nombre de pôles : 4
- Courant nominal : 25A
- Sensibilité : 30mA
- Type de différentiel : Type B
- Catégorie d'emploi : EV (véhicule électrique)
- Normes : Conforme aux normes IEC/EN 61008-1
- Température de fonctionnement : -25°C à +40°C
- Dimensions (L x H x P) : 72 mm x 85 mm x 69 mm
- Poids : 0.5 kg
Pour utiliser l'interrupteur différentiel Acti9 iid 4p 25a 30ma b ev rccb, suivez ces étapes :
- Coupez l'alimentation électrique avant toute intervention.
- Installez l'interrupteur différentiel dans le tableau électrique en suivant les instructions du fabricant.
- Connectez les câbles d'alimentation aux bornes appropriées de l'interrupteur.
- Vérifiez les connexions pour s'assurer qu'elles sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez l'interrupteur différentiel en appuyant sur le bouton de test.
Recommandations
Pour une utilisation optimale de l'interrupteur différentiel Acti9 iid 4p 25a 30ma b ev rccb, il est recommandé de :
- Effectuer des tests réguliers en appuyant sur le bouton de test pour s'assurer de son bon fonctionnement.
- Faire inspecter l'installation électrique par un professionnel qualifié au moins une fois par an.
- Éviter de surcharger les circuits électriques protégés par l'interrupteur différentiel.
- Suivre les instructions d'installation et d'utilisation fournies par Schneider Electric.
Caractéristiques techniques
| Mode de pose | Rail din |
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 25,0 A |
| Tension assignée (ue) | 400,0 V |
| Tension d'isolement assignée (ui) | 500,0 V |
| Nombre de pôles | 4,0 |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | B |
| Sélectif | Non |
| Tenue au courant de choc | 3,0 kA |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Type retardé de courte durée | Non |
| Antidéflagration | Non |
| Fréquence | 50/60 hz |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 1,0 mm² |
| Section de raccordement cable souple | 25,0 mm² |
| Section de raccordement cable souple | 1,0 mm² |
| Avec dispositif de verrouillage | Non |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | -25,0 °C |
| Produits auxiliaires associables | Oui |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
