Interrupteur Général Arrêt d’Urgence Tripolaire P1 32 A Eaton, poignée rouge-jaune, verrouillable (P1-32/I2/SVB)
53.05 € HT 63.66 € TTC
Offre limitée - Il reste 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 127 points de fidélité en achetant ce produit
Description

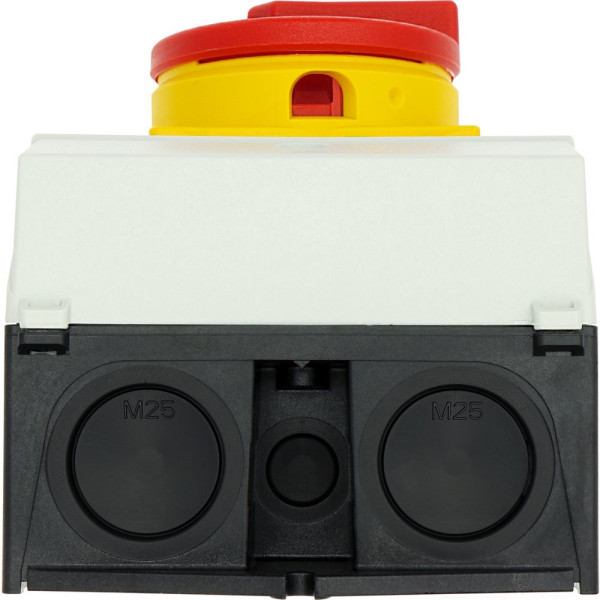

Interrupteur Général Arrêt d’Urgence Tripolaire P1 32 A Eaton
Montage en Saillie – avec Poignée Rotative Rouge et Couronne de Blocage Jaune – Verrouillable en Position 0
Cet interrupteur général P1, de la marque Eaton, sert à commander la fermeture d’un circuit en cas d’urgence. Il assure l’interruption immédiate de la circulation du courant sur un réseau grâce à sa poignée rotative. Ce dispositif de commande est capable de couper un circuit d’alimentation de 32 A sur une tension allant jusqu’à 690 V. Cet interrupteur général dispose de 3 contacts fermés aptes à piloter l’arrêt d’urgence d’un appareil ayant une puissance de 18,5 kW. Il est doté d’un pouvoir de coupure pouvant atteindre jusqu’à 300 A. Ce dispositif est livré avec un coffret pour permettre son montage en saillie sur le mur.
Les + du produit :
- Raccordement par bornes à vis
- Facile à installer
Caractéristiques générales :
- Marque : Eaton
- Référence : MUS000207314
- Côtes d’encombrement : 180 x 115 x 100 mm
- Nombre de pôles : 3
- Nombre de contacts : 3
- Montage : Saillie
Caractéristiques du produit :
- Courant assigné : 32 A
- Tension assignée d’emploi : 690 V
- Fréquence : 50/60 Hz
- Pouvoir de coupure : 250 à 300 A
- Pouvoir assigné de fermeture : 320 A
- Puissance de commutation maxi : 7,5 à 18,5 kW
- IP65
- Poignée : rouge
- Couronne de blocage : jaune
- Température de fonctionnement : -25°C à +40°C
Schneider Electric
SCHXALK178E
Harmony boite jaune 1 arrêt d'urgence rouge Ø40 tourner pour déverrouiller 1F+1O
En stock
55 produit(s) disponible(s)
13.25 € HT 15.90 € TTC
Schneider Electric
SCHGV2MCK04
Schneider Electric Coffret Vide pour Gv2Me Arrêt D Urgence Plastronique
4,3 (3)
En stock
15 produit(s) disponible(s)
17.92 € HT 21.50 € TTC
Schneider Electric
SCHXALD01
Harmony boite - 1 trou - couvercle gris foncé - fond gris clair
5,0 (1)
En stock
17 produit(s) disponible(s)
7.02 € HT 8.42 € TTC
Schneider Electric
SCHXALK178F
Harmony boite jaune 1 arrêt d'urgence rouge Ø40 tourner pour déverrouiller 2O
En stock
12 produit(s) disponible(s)
33.18 € HT 39.82 € TTC
Schneider Electric
SCHXALK178G
Harmony boite jaune 1 arrêt d'urgence rouge Ø40 tourner pour déverrouiller 1F+2O
En stock
10 produit(s) disponible(s)
33.80 € HT 40.56 € TTC
Schneider Electric
SCHXALD02
Harmony boite - 2 trous - couvercle gris foncé - fond gris clair
En stock
2 produit(s) disponible(s)
6.58 € HT 7.90 € TTC
Schneider Electric
SCHXALEK1702
BOITE AU 1 NC 1 NO
En stock
5 produit(s) disponible(s)
20.80 € HT 24.96 € TTC
Schneider Electric
SCHXPEM510
interrupteur à pied simple XPEM avec capot métallique bleu 1O plus 1F
En stock
2 produit(s) disponible(s)
217.45 € HT 260.94 € TTC
Schneider Electric
SCHXALD213
Harmony boite - 2 boutons poussoirs Ø22 - vert /rouge
En stock
5 produit(s) disponible(s)
29.69 € HT 35.63 € TTC
Schneider Electric
SCHXALK188F
Harmony boite jaune - 1 arrêt d'urgence rouge Ø40 déverrouillage à clé - 2O
En stock
2 produit(s) disponible(s)
43.67 € HT 52.40 € TTC
Caractéristiques techniques
| Nombre de pôles | 3 |
| Finition interrupteur général | Oui |
| Courant permanent nominal, ac-23, 400 v | 32 A |
| Courant permanent nominal, ac-21, 400 v | 32 A |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Intensité de court-circuit nominale conditionnelle iq | 80 kA |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Puissance de fonctionnement nominale, ac-23, 400 v | 15 kW |
| Courant nominal de courte durée admissible icw | 0.64 kA |
| Puissance de commutation à 400 v | 15 kW |
| Degré de protection (nema) | 12 |
| Finition interrupteur de maintenance/réparation | Oui |
| Commande motorisée en option | Non |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Finition de l'élément d'actionnement | Commande rotative déportée sur porte |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Non |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Finition interrupteur de sécurité | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Verrouillable | Oui |
| Classe de protection (ip), face avant | Ip65 |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Nombre d'interrupteurs | 1 |
| Tension de fonctionnement normale | 690 - 690 V |
| Puissance de fonctionnement nominale, ac-3, 400 v | 13 kW |
| Courant permanent nominal (iu) | 32 A |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Profondeur | 115 mm |
| Largeur | 100 mm |
| Hauteur | 180 mm |
