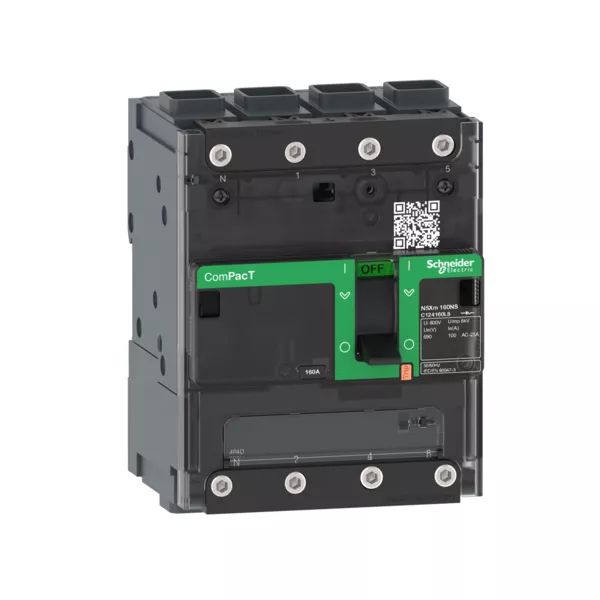

Interrupteur sectionneur Schneider ComPacT NSXmNA 160A 4P borne EverLink
450.37 € HT 540.44 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1080 points de fidélité en achetant ce produit
Description
Interrupteur sectionneur Schneider ComPacT NSXmNA 160A 4P borne EverLink
L'interrupteur sectionneur Schneider ComPacT NSXmNA 160A 4P avec borne EverLink est un dispositif de coupure essentiel pour les installations électriques industrielles et commerciales. Conçu par Schneider Electric, ce produit garantit une sécurité optimale et une performance fiable. Il est idéal pour les applications nécessitant une isolation et une protection contre les surcharges et les courts-circuits. Grâce à sa technologie de borne EverLink, il assure une connexion stable et durable, réduisant les risques de desserrage des câbles. Ce sectionneur est facile à installer et à utiliser, offrant une solution efficace pour la gestion de l'énergie.
Les + du Produit :
- Fiabilité et sécurité accrues grâce à la technologie EverLink
- Installation facile et rapide
- Conception robuste adaptée aux environnements industriels
- Protection efficace contre les surcharges et les courts-circuits
- Maintenance simplifiée
Caractéristiques du Produit :
- Marque : Schneider Electric
- Type de produit : Interrupteur sectionneur
- Référence : SCHC124160LS
- Courant nominal : 160A
- Nombre de pôles : 4
- Technologie de borne : EverLink
- Conformité aux normes : IEC 60947-3
- Température de fonctionnement : -25°C à +70°C
- Dimensions (L x H x P) : 105 mm x 161 mm x 86 mm
- Poids : 1.5 kg
- Indice de protection : IP40
Utilisation :
Pour utiliser l'interrupteur sectionneur Schneider ComPacT NSXmNA 160A 4P, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute manipulation.
- Fixez l'interrupteur sectionneur sur un rail DIN ou une plaque de montage appropriée.
- Connectez les câbles aux bornes EverLink en suivant les instructions du manuel d'installation.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le fonctionnement de l'interrupteur sectionneur.
Recommandations
Pour garantir une utilisation optimale et une longue durée de vie de l'interrupteur sectionneur Schneider ComPacT NSXmNA 160A 4P, suivez ces recommandations :
- Effectuez des inspections régulières pour vérifier l'état des connexions et des composants.
- Nettoyez périodiquement l'interrupteur pour éviter l'accumulation de poussière et de débris.
- Assurez-vous que l'interrupteur est utilisé dans des conditions environnementales conformes aux spécifications (température, humidité, etc.).
- En cas de doute ou de problème, consultez le manuel d'utilisation ou contactez le service technique de Schneider Electric.
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 160,0 A |
| Nombre de pôles | 4,0 |
| Tension de fonctionnement normale | 690,0 V |
| Tension de fonctionnement normale | 690 V |
| Classe de protection (ip), face avant | Ip40 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Non |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible icw | 1,5 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 160 A |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 160,0 A |
