Photo(s) non contractuelle(s)

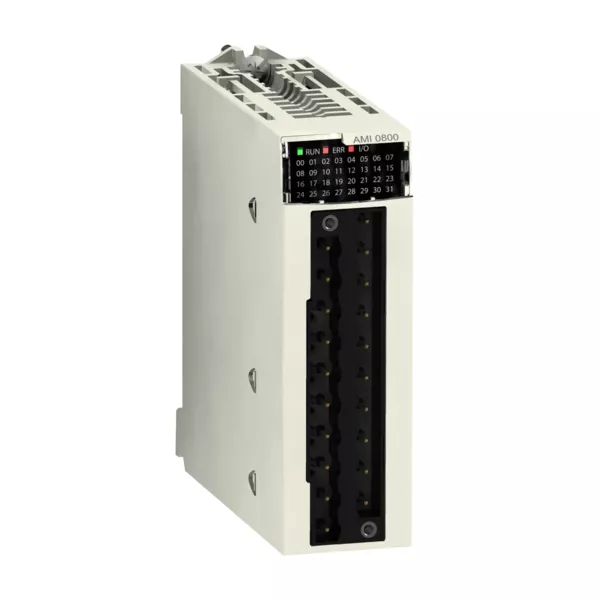

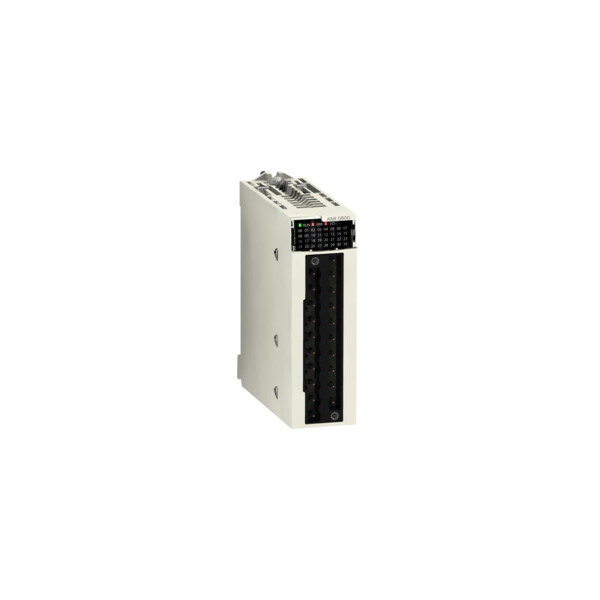

Schneider Electric 8E Ana U I Isol Rapide
986.53 € HT 1183.84 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 2367 points de fidélité en achetant ce produit
Schneider Electric
SCHABE7CPA02
Schneider Electric Embase Analog. 8V Sub-D25Pts
Non géré en stock
A commander
103.90 € HT 124.68 € TTC
Schneider Electric
SCHABE7CPA31
Schneider Electric Embase Analog. 8V Sub-D25Pts
Non géré en stock
A commander
624.65 € HT 749.58 € TTC
Schneider Electric
SCHBMXFTA150
Schneider Electric Cordon 1,5M Ana 28Points
Non géré en stock
A commander
73.09 € HT 87.71 € TTC
Schneider Electric
SCHBMXFTB2820
Schneider Electric Spring Terminal Strip 28
Non géré en stock
A commander
46.19 € HT 55.43 € TTC
Schneider Electric
SCHBMXFTW308S
FTB 1 CABLE BLINDE 3M 28
Non géré en stock
A commander
90.48 € HT 108.58 € TTC
Schneider Electric
SCHBMXFTW508S
FTB 1 CABLE BLINDE 5M 28
Non géré en stock
A commander
159.62 € HT 191.54 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'entrées analogiques
- Raccordement électrique : 1 connecteur 28 voies
- Isolation des entrées sorties : Isolé
- Niveau d'entrée : Niveau haut
- Nombre entrées analogiques : 8
- Type d'entrée analogique : Courant +/- 20 mA / Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V / Tension +/- 5 V / Tension 0...10 V / Tension 0...5 V / Tension 1...5 V
- Conversion analogique/numérique : 16 bits
- Résolution entrées analogiques : 15 bits + signe
- Impédance d'entrée : 4 M'
- Surcharge admise sur les entrées : +/- 30 mA 0...20 mA / +/- 30 mA 4...20 mA / +/- 30 V +/- 10 V / +/- 30 V +/- 5 V / +/- 30 V 0...10 V / +/- 30 V 0...5 V / +/- 30 V 1...5 V / +/- 30 mA +/- 20 mA
- Résistance de conversion interne : 250 Ohm
- Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
- Type de filtre : Filtrage numérique de premier ordre
- Temps d'un cycle de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
- Temps de cycle nominal de lecture : 9 ms pour 8 voies
- Erreur de mesure : <= 0,1 % de l'échelle +/- 10 V 0...60 °C / <= 0,1 % de l'échelle +/- 5 V 0...60 °C / <= 0,1 % de l'échelle 0...10 V 0...60 °C / <= 0,1 % de l'échelle 0...5 V 0...60 °C / <= 0,1 % de l'échelle 1...5 V 0...60 °C / <= 0,3 % de l'échelle +/- 20 mA 0...60 °C / <= 0,3 % de l'échelle 0...20 mA 0...60 °C / <= 0,3 % de l'échelle 4...20 mA 0...60 °C / 0,15 % de l''échelle +/- 20 mA 25 °C / 0,15 % de l''échelle 0...20 mA 25 °C / 0,15 % de l''échelle 4...20 mA 25 °C / 0,08 % of full scale +/- 10 V 25 °C / 0,08 % of full scale 0...10 V 25 °C / 0,08 % of full scale 0...5 V 25 °C / 0,08 % of full scale 1...5 V 25 °C / 0,08 % of full scale +/- 5 V 25 °C / <= 0,2 % de l'échelle +/- 10 V 0...60 °C
- Dérive en température : 30 ppm/°C / 50 ppm/°C
- Mode commun entre voies : >= 80 dB
- Format des valeurs numérique : +/- 10000 par défaut / +/- 32000 dans l'échelle de l'utilisateur
- Tension d'isolement : 300 V DC entre les canaux / 1400 V DC between channels and ground / 1400 V DC between channels and bus
- Résolution de la mesure : 0,36 mV +/- 10 V / 0,36 mV 0...10 V / 0,36 mV 0...5 V / 0,36 mV 1...5 V / 0,36 mV +/- 5 V / 1,4 µA +/- 20 mA / 1,4 µA 0...20 mA / 1,4 µA 4...20 mA
- Valeur de conversion maximale : +/- 11,4 V +/- 10 V / +/- 11,4 V 0...10 V / +/- 11,4 V 0...5 V / +/- 11,4 V 1...5 V / 0...30 mA +/- 20 mA / 0...30 mA 0...20 mA / 0...30 mA 4...20 mA / 0...30 mA +/- 5 V
- Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
- Masse du produit : 0.165 kg
- Consommation électrique : 150 mA à 3,3 V DC / 45 mA à 24 V DC
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre d’entrées analogiques | 8,0 |
| Entrée, courant | Oui |
| Entrée, tension | Oui |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Oui |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 16,0 Bit |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Autre |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Matériel associé (ex ia) | Oui |
| Matériel associé (ex ib) | Oui |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0,0 |
| Largeur | 32,0 mm |
