Kit VMC double flux Eoliance DFC 90 QAI haut rendement 4 sanitaires

Description

VMC Double Flux DFC 90 QAI Eoliance

Ce kit de Ventilation Mécanique Contrôlée DFC 90 QAI, de la marque Eoliance, est un ensemble de dispositifs de ventilation utilisé dans le conditionnement d’air dans un local. Il est doté d’un échangeur à contre flux à très haut rendement permettant d’une part d’extraire les airs viciés des pièces techniques et les sanitaires, et d’autre part de diffuser de l’air frais dans toutes les autres zones. Ce kit de VMC est aussi équipé d’un caisson de répartition à 7 raccordements pour assurer le piquage de toutes les pièces du logement. Il est adapté à tous les habitats de catégorie T2 à T4, dotés de 4 sanitaires. Ses moteurs déportés assurent la réduction des nuisances sonores dans l’habitat.

Les + du produit :

• Equipé d’un module intelligent QAI pour la détection des polluants
• Très faible encombrement

Caractéristiques générales :

• Marque : Eoliance
• Gamme : DFC 90 QAI
• Référence : PAN911690
• Côtes d'encombrement du caisson :
  • Bloc échangeur : 614 x 482 x 350 mm
  • Caisson de répartition : 465 x 245 x 165 mm
• Poids :
  • Bloc échangeur : 23 kg
  • Caisson de répartition : 0,25 kg
• Nombre de vitesses : 3
• Garantie 5 ans

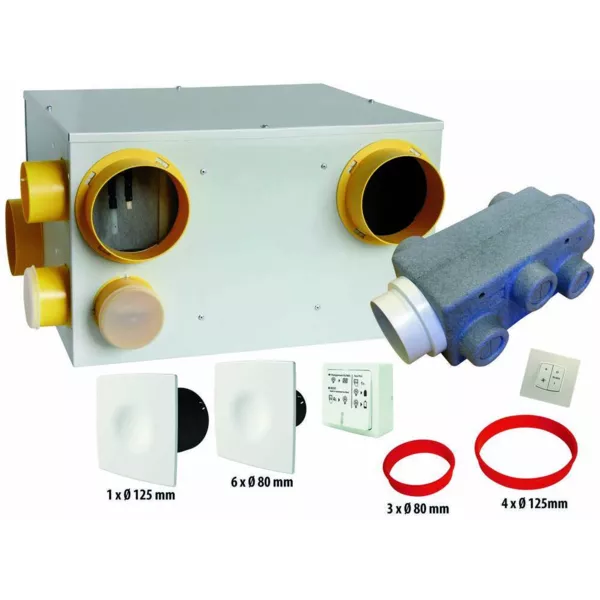

Composition du kit :

• 1 bloc échangeur DFC 90 QAI
• 1 caisson de répartition
• 1 bouche d’extraction
• 6 bouches d’extraction/insufflation
• 1 commutateur PV/GV/Bypass
• 1 boîtier sans fil de gestion des filtres

Dimensions :

Dimension des piquages du bloc échangeur :

• Insufflation :
  • 1 piquage d’insufflation Ø 125 mm
  • 1 piquage de prise d’air neuf Ø 125 mm
• Extraction : 1 piquage cuisine Ø 125 mm
  • - 3 piquages sanitaires Ø 80 mm (régulés)
  • - 1 piquage de rejet Ø 125 mm
• Dimension des piquages de caisson de répartition :
  • - 1 piquage pour le raccordement au bloc échangeur : 125 mm
  • - 7 piquages d’insufflation : 80 mm

Caractéristiques du produit :

• Alimentation : 230 V
• Fréquence : 50 Hz
• Puissance : 23,5 – 47,5 – 137,5 W
• Consommation électrique moyenne : 28,3 à 51,3 W-Th-C
• Débit d’air :
  • PV1 : 60 m3/h
  • PV2 : 90 m3/h
  • GV : 195 m3/h
• Type de filtre :
• Extraction : G4
  • Insufflation : M5 + filtre à charbon actif
  • Matière du bloc : tôle d’acier laqué blanc + isolation
  • Matière du caisson : structure isolante en NÉOPOR
